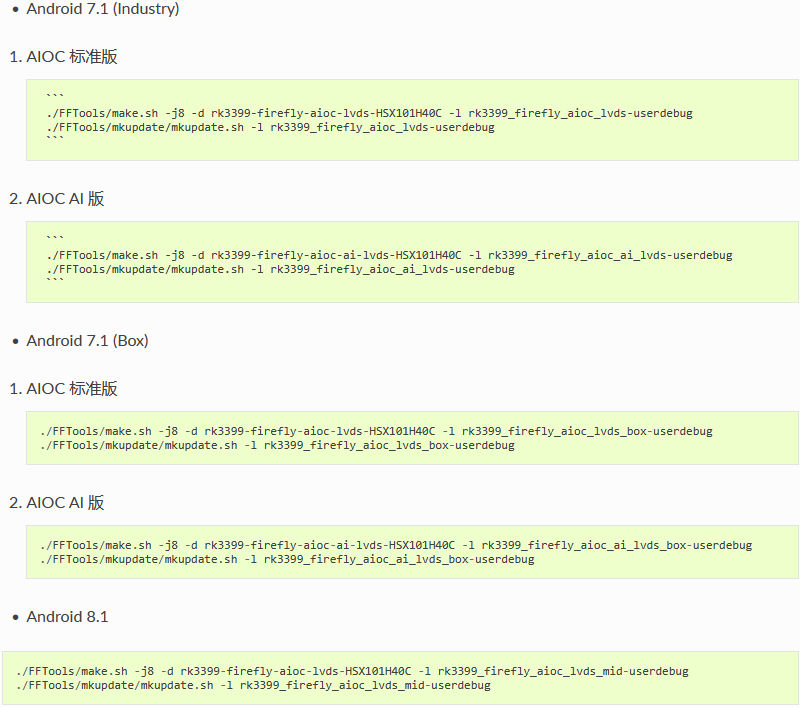

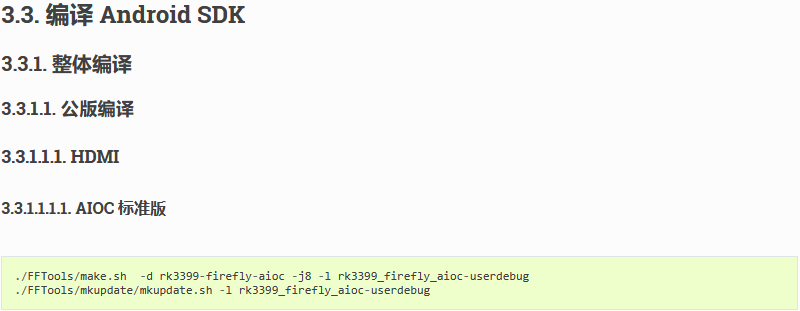

编译 Android7.1 Industry 固件
编译 Android10.0 固件
定制 Android 固件
其他

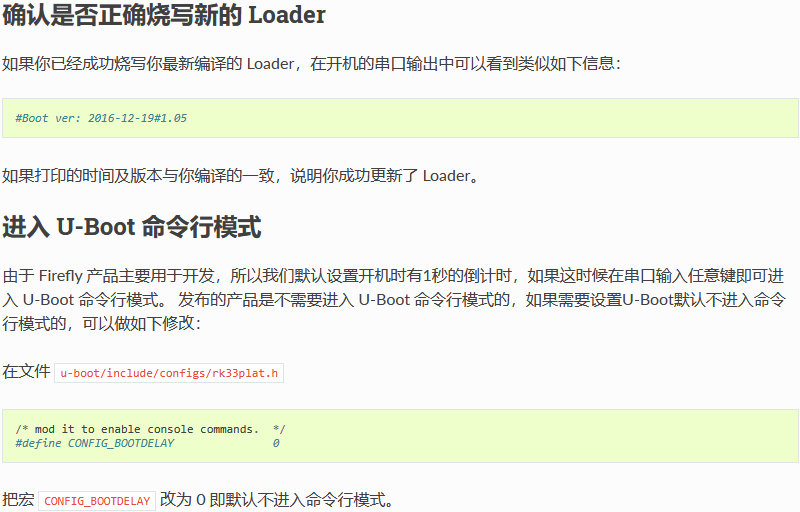

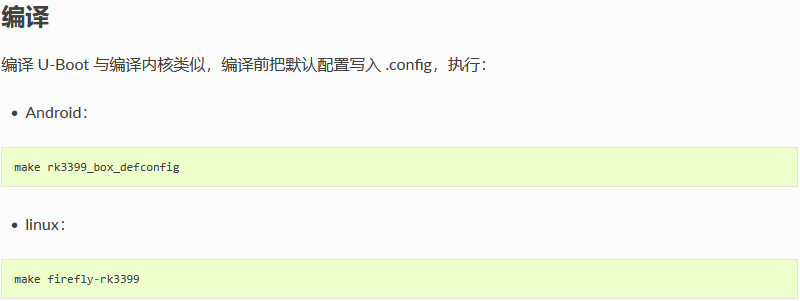

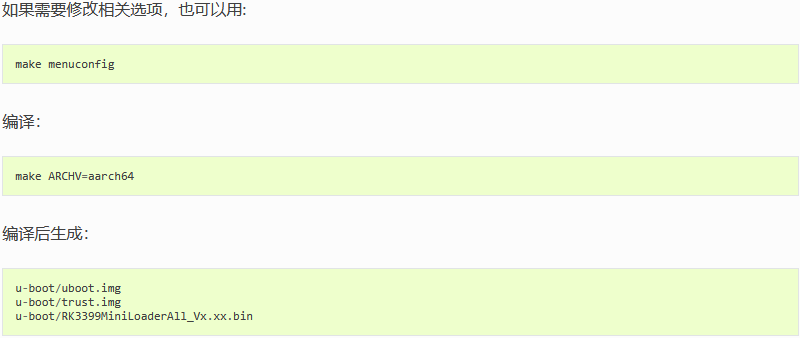

U-Boot 使用
NPU 使用
驱动开发

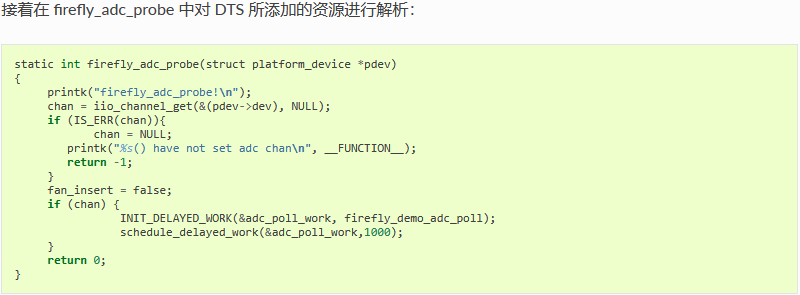

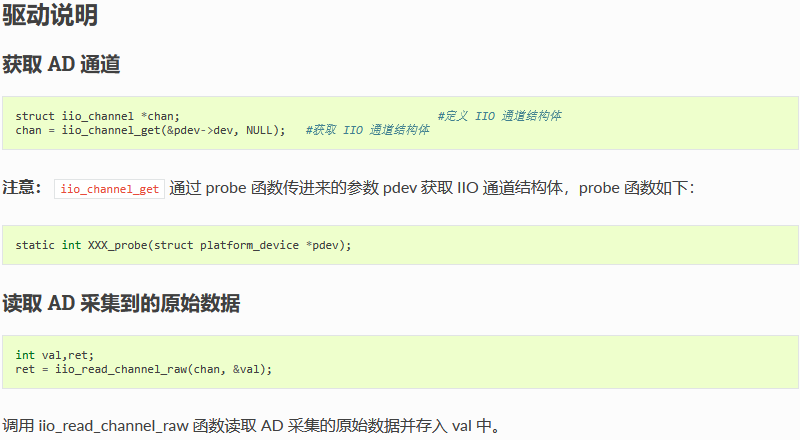

ADC 使用

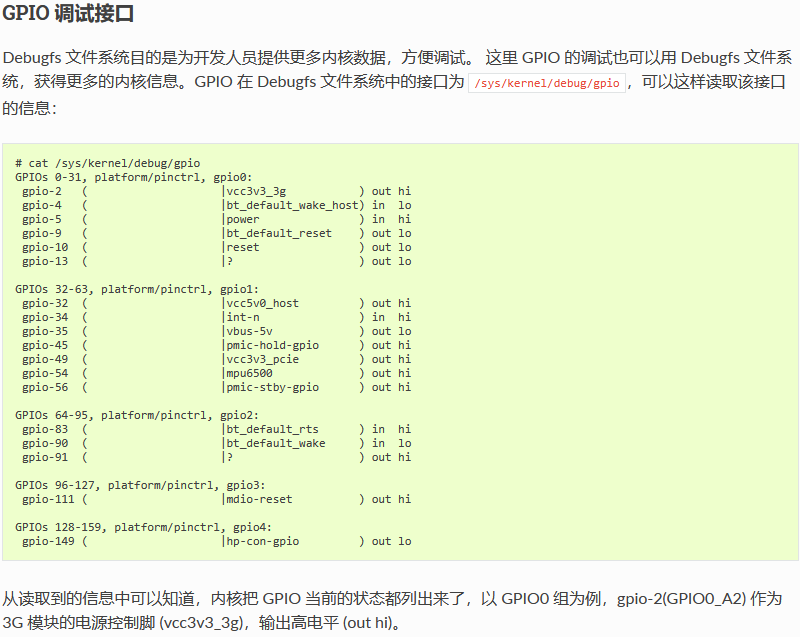

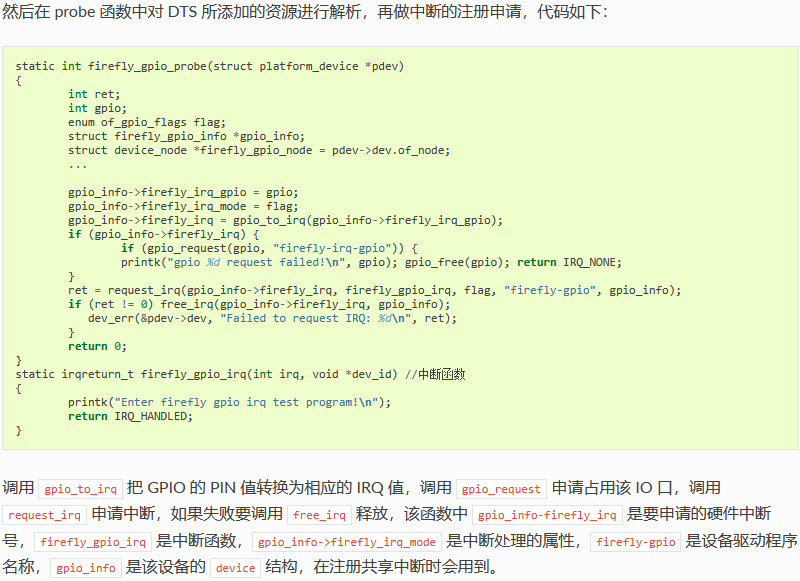

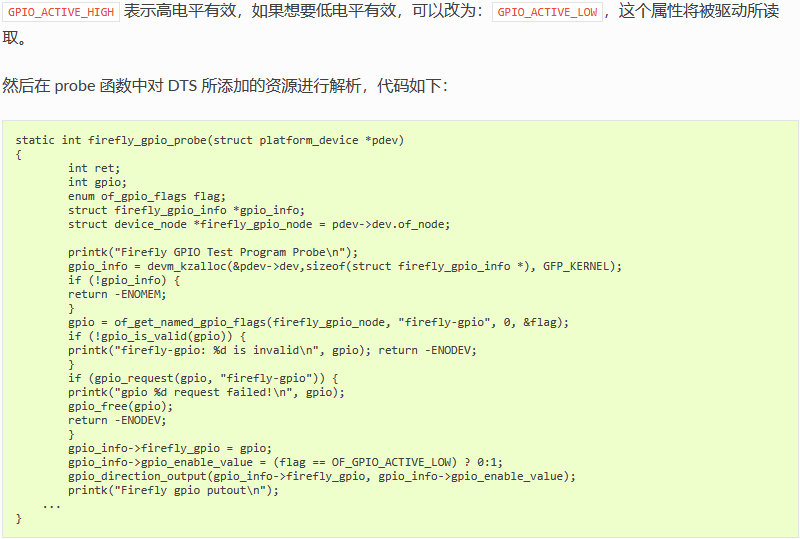

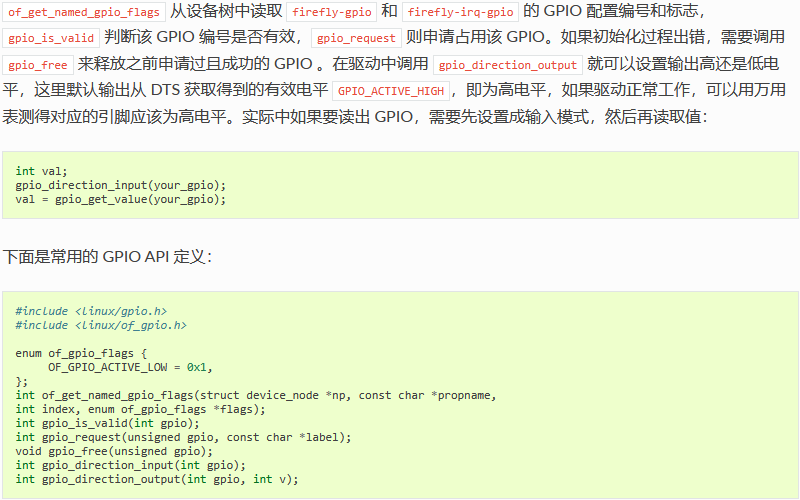

GPIO 使用

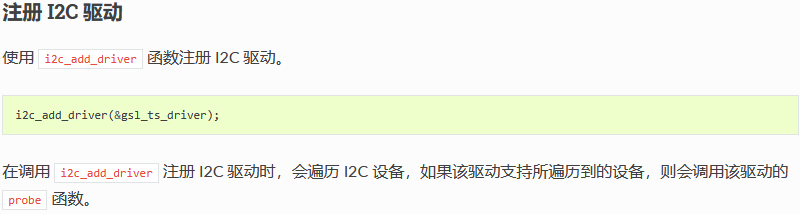

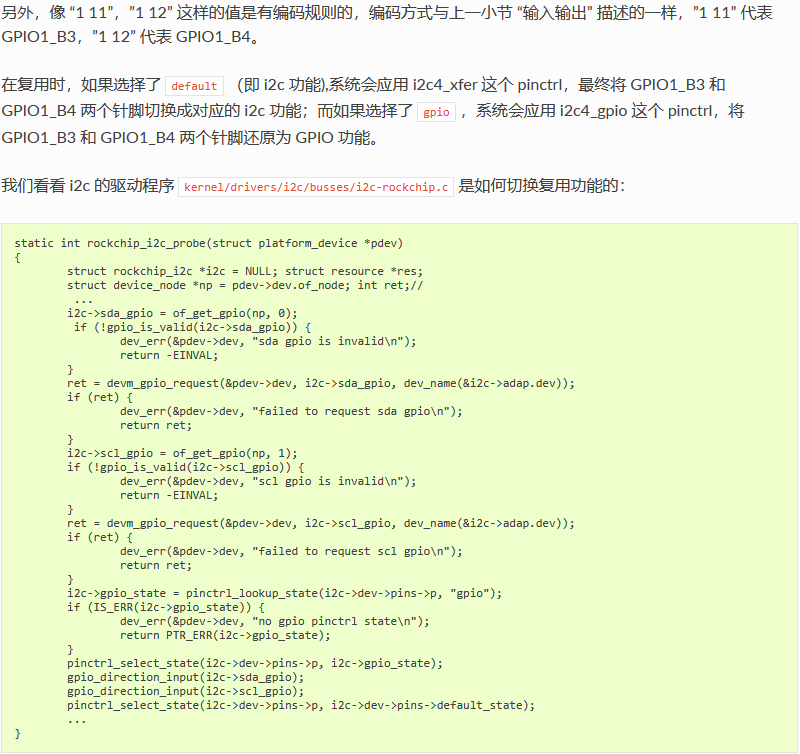

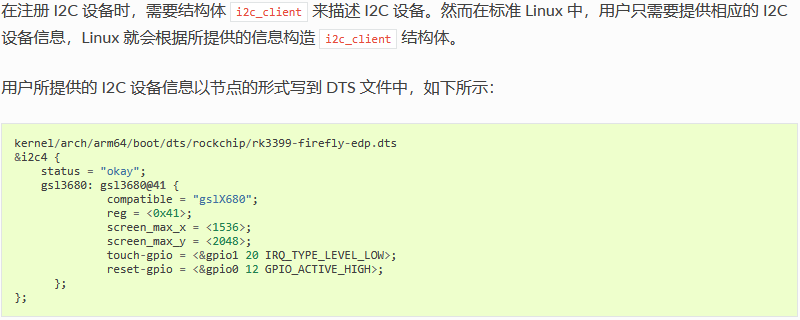

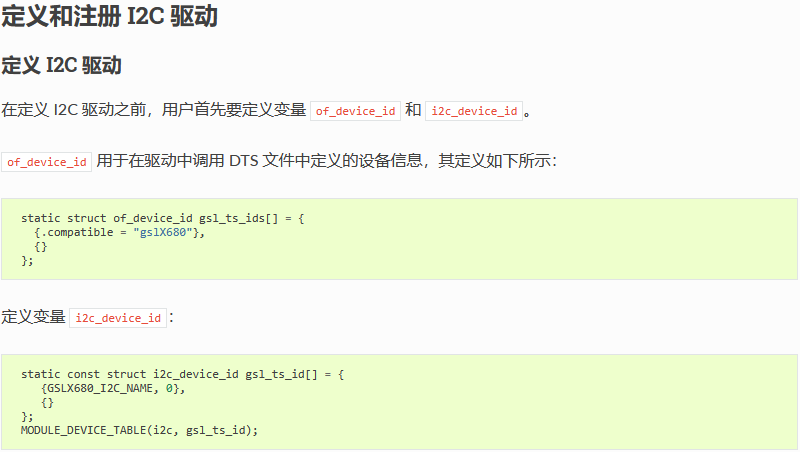

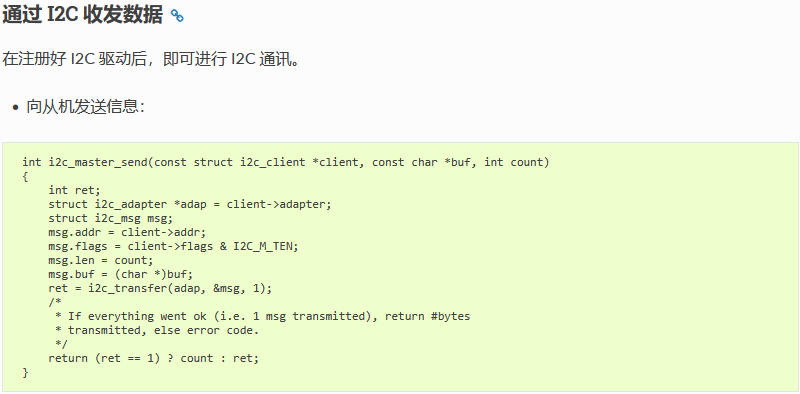

I2C 使用

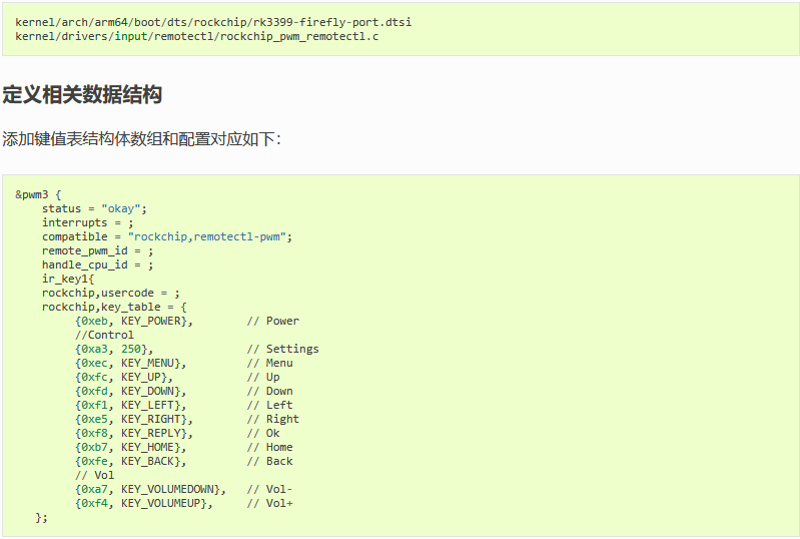

IR 使用

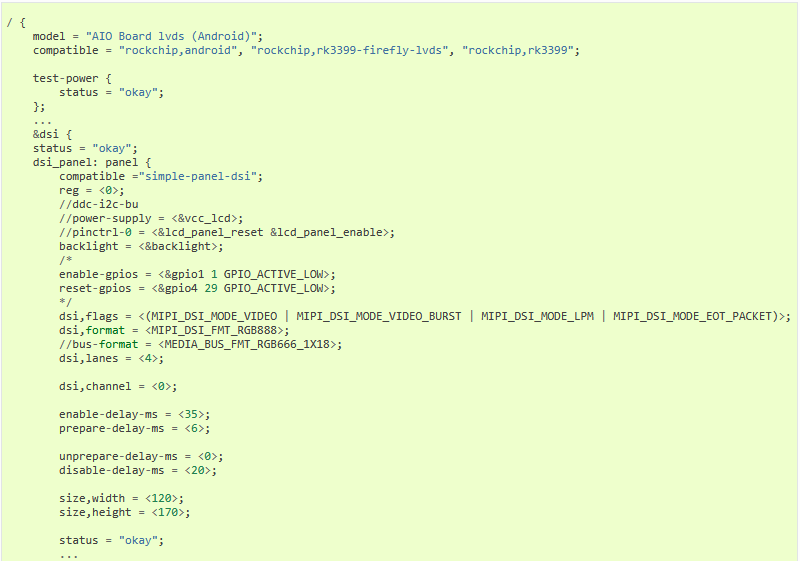

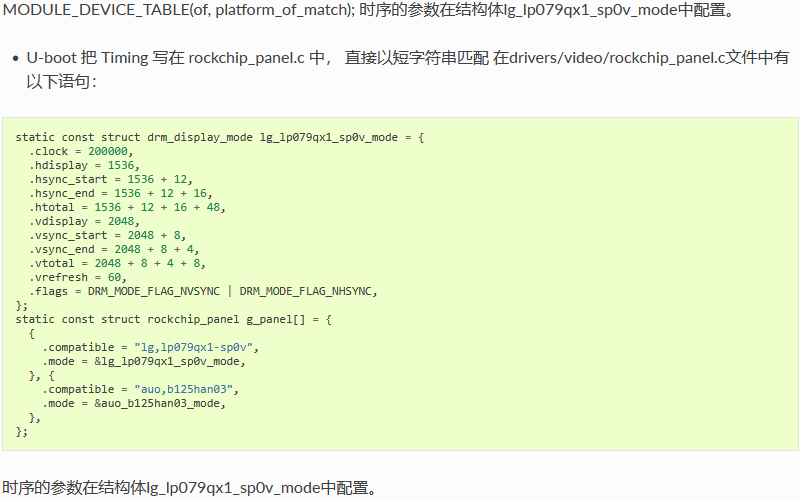

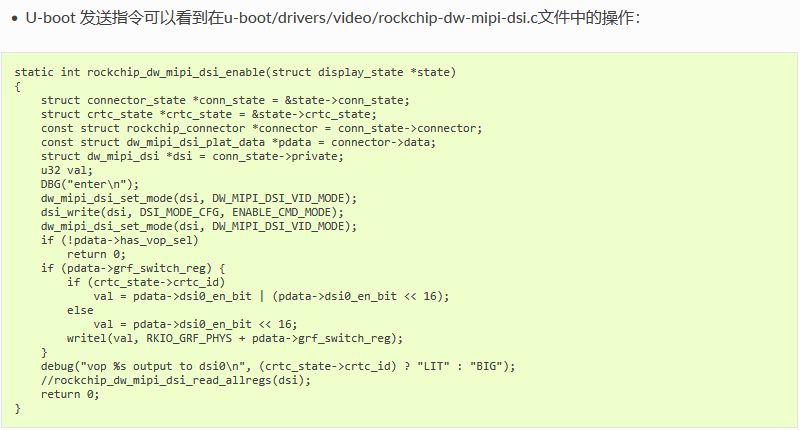

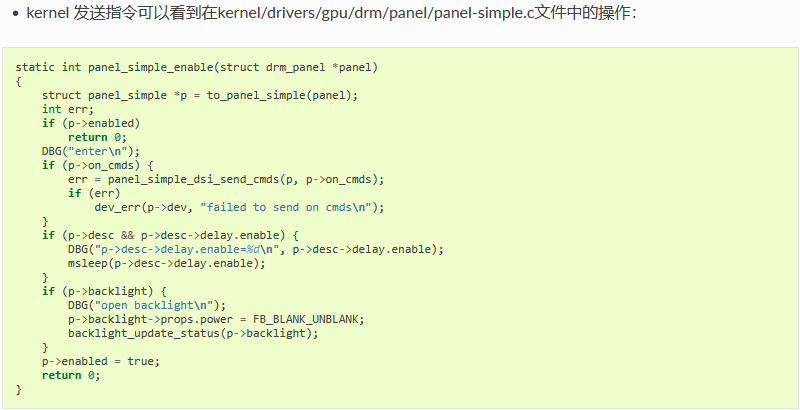

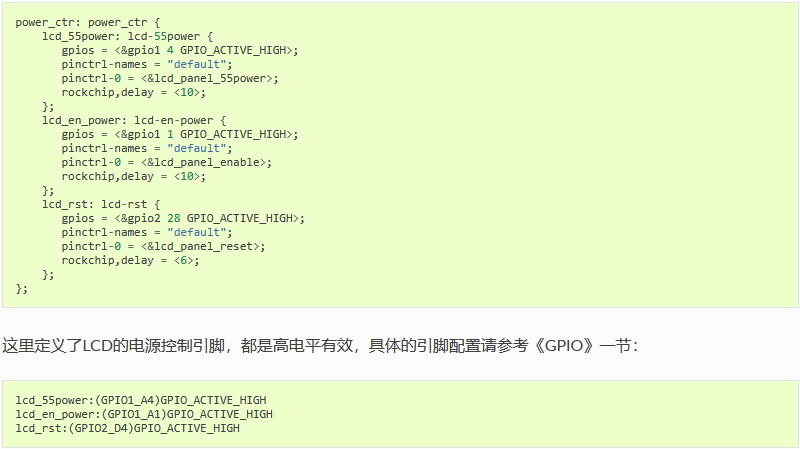

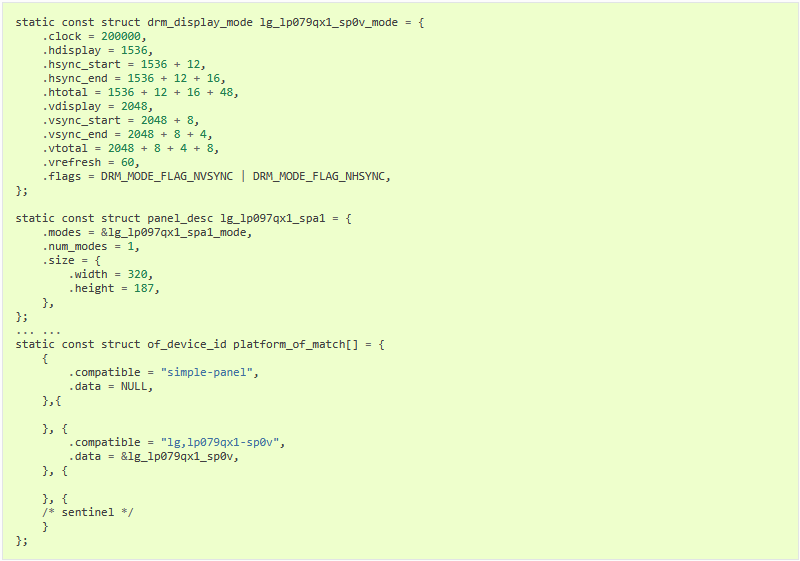

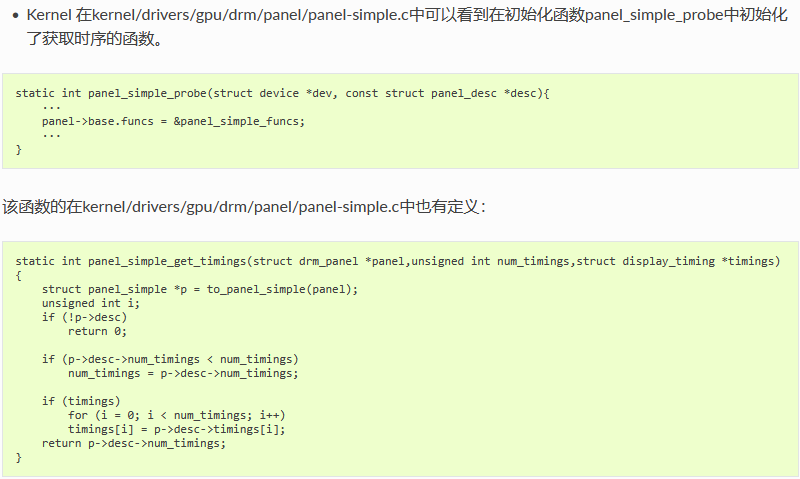

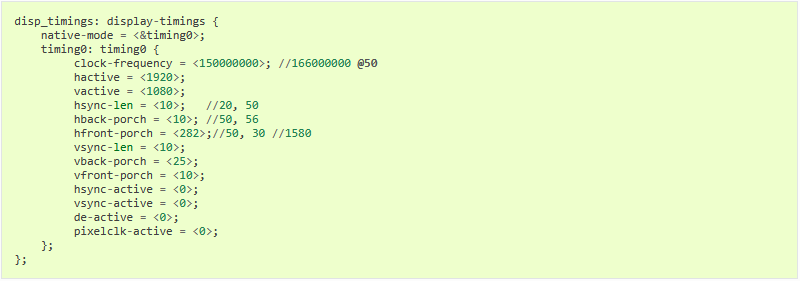

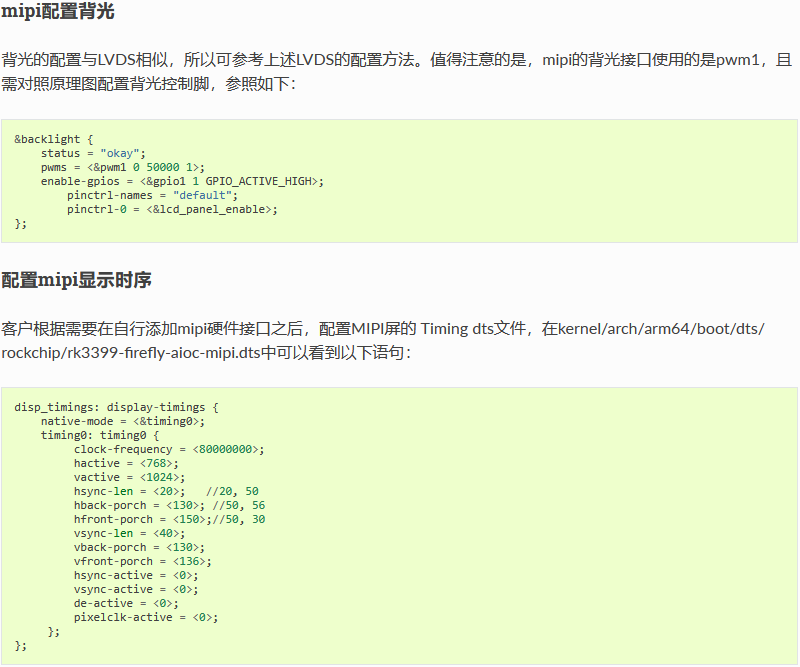

LCD使用

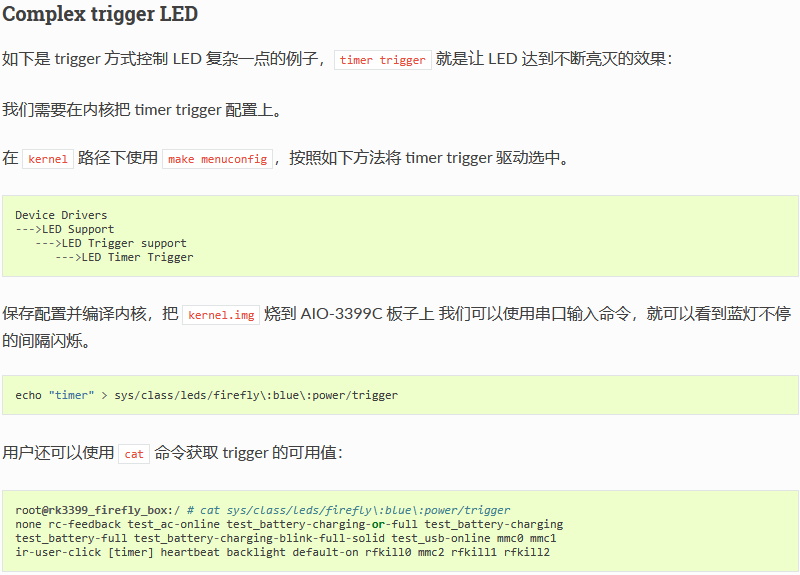

LED 使用

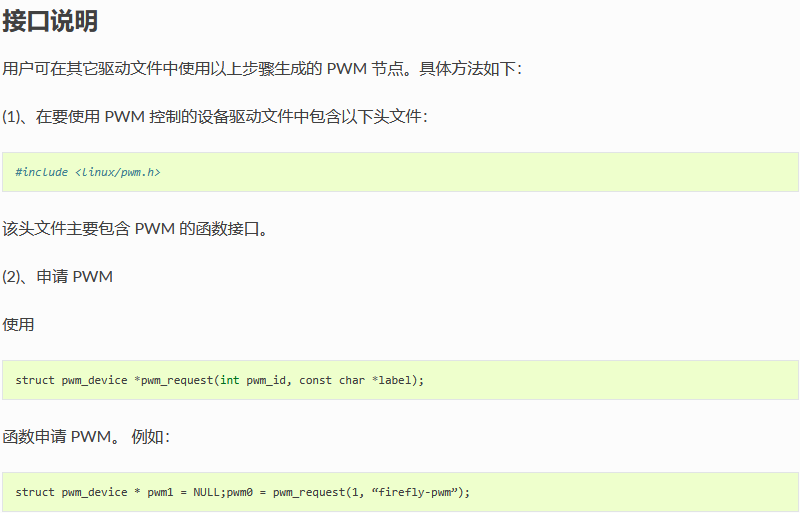

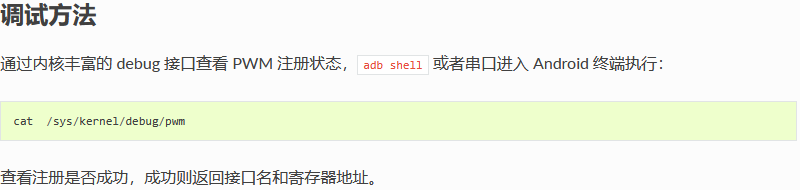

PWM 使用

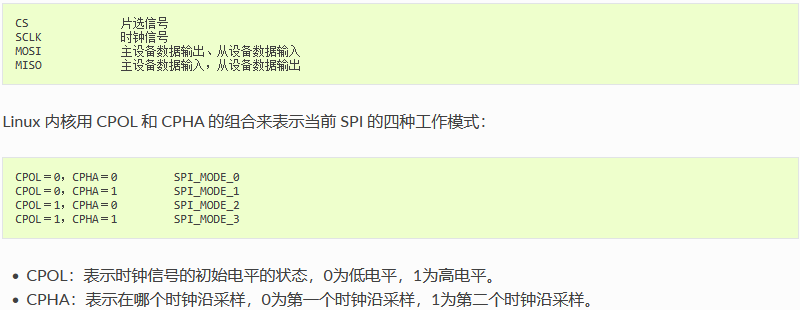

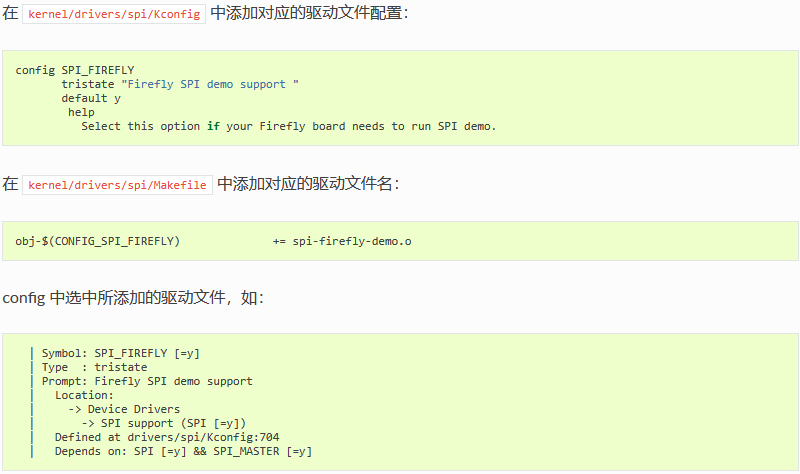

SPI 使用
定时器使用

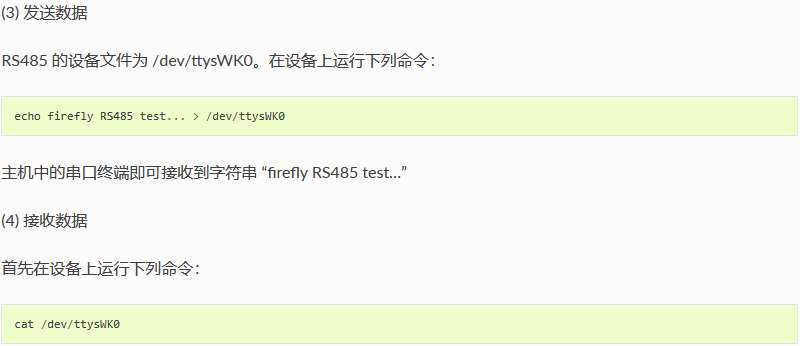

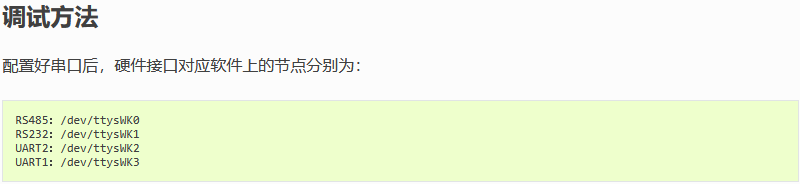

UART 使用
配件
串口模块
屏幕模组
无线模块
12V电源适配器
红外遥控器
散热套件
常见问题解答
硬件资料
Firefly Android 使用手册
FireflyApi
资源下载
AIO-3399C
产品规格书

前言

概述

本文档主要介绍基于 AIO-3399C 平台的开发方法。

OS 版本

OS 名称 内核版本 支持情况 维护情况
Linux 4.4 √ 主要维护
Linux 4.19 √ 维护
Android7.1   √ ×
Android7.1 industry   √ 主要维护
Android8.1   √ ×
Android9.0   × ×
Android10.0   √ 主要维护

文档当前版本

  当前版本
文档名称 AIO-3399C 开发手册
版本号 V2.0.6
作者 Firefly Team
修改日期 2022-03-10

修订记录

  • V2.0.6

    • 更新时间：2022-03-10

    • 更新内容：

      • 《更新固件介绍》进行改版，加入图标方便用户阅读。

        • 加入不同工作模式对比图。

        • 添加不同升级模式之间的对比表格。

        • 对《MaskRom 升级模式》进行重新说明。

        • 不同升级模式的使用场景进行说明等。

      • 添加《导出设备系统》到《更多技术案例》。

      • 修正部分下载链接。

  • V2.0.5

    • 更新时间：2022-02-01

    • 更新内容：

      • 对《驱动开发》进行补充说明。

      • 补充部分图片。

      • 更新部分下载链接。

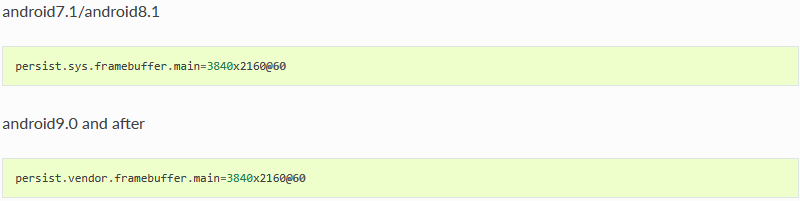

      • Faq: 增加HDMI 4K 解决方案。。

      • 添加了《ubuntu 固件更新日志》。

      • Linux 支持 kernel-4.19 版本。

  • V2.0.4

  • V2.0.3

    • 更新时间：2021-11-9

    • 更新内容：

      • 新增《前言》，主要描述产品 Wiki 修订记录和 OS 版本。

  • V2.0.2

  • V2.0.1

    • 更新时间：2021-10-29

    • Android 更新内容：

      • 驱动开发->LCD使用： 新增toshiba TC358775XBG 的支持。

      • 修正部分下载链接。

上手教程

  • AIO-3399C 主板一块

  • 12V-2A 电源适配器一个

  • 铜管天线x1

  • Type-A 转 Type-C 数据线x1

另外可以选购的配件有：

  • Firefly 串口模块

另外，在使用过程中，你可能需要以下配件：

  • 显示设备

    • 带 HDMI 接口的显示器或电视，及 HDMI 连接线

  • 网络

    • 100M/1000M 以太网线缆，及有线路由器

    • WiFi 路由器

  • 输入设备

    • USB 无线/有线的鼠标/键盘

    • 红外遥控器(需要接上红外接收器)

  • 升级固件，调试

    • Type-A 转 Type-C 数据线

    • 串口转 USB 适配器

  • 发货清单参考

_images/started_shipping_list.jpg

人工智能升级版(AI版)

AIO-3399C(AI) 是在 AIO-3399C 六核高性能主板基础上增加了人工智能专用处理器SPR2801(NPU)，无需外部缓存，2.8Tops典型算力与9.3Tops/W的超高效能，提供完整易用的模型训练工具、网络训练模型实例，可快速应用在移动边缘计算、智能家具、人脸检测识别、人工智能服务器等领域。

串口调试

如果正在进行 U-Boot 或内核开发，USB 串口适配器（ USB 转串口 TTL 适配器的简称）对于检查系统启动日志非常有用，特别是在没有图形桌面显示的情况下。

选购适配器

网店上有许多 USB 转串口的适配器，按芯片来分，有以下几种：

串口 最高波特率 是否推荐 评价 购买链接
CP2104 2Mbps 推荐 支持高波特率通信，稳定性好耐用 点击购买
CH340 2Mbps 不推荐 firefly和许多客户在实际使用中发现，市面上很多CH340的实际波特率达不到1.5Mbps，这给开发过程造成很多麻烦
PL2303 1.2Mbps 不推荐 最高波特率达不到1.5Mbps

注意： AIO-3399C 默认的波特率是 1500000，有些USB转串口芯片波特率无法达到 1500000，同一芯片的不同系列也可能会有差异，所以在选购之前一定要确认是否支持。

硬件连接

串口转 USB 适配器，有四个引脚：

  • 3.3V 电源（NC），不需要连接

  • GND，串口的地线，接开发板串口的 GND 针

  • TXD，串口的输出线，接开发板串口的 TX 针

  • RXD，串口的输入线，接开发板串口的 RX 针

注意： 如使用其它串口适配器遇到 TX 和 RX 不能输入和输出的问题，可以尝试对调 TX 和 RX 的连接。

AIO-3399C 串口连接图：

_images/debug_connection.jpg

串口参数配置

AIO-3399C 使用以下串口参数：

  • 波特率：1500000

  • 数据位：8

  • 停止位：1

  • 奇偶校验：无

  • 流控：无

Windows 上使用串口调试

安装驱动

下载驱动并安装:

如果在 Win8 上不能正常使用 PL2303，参考这篇文章， 采用 3.3.5.122 或更老版本的旧驱动即可。

如果在 Windows 系统上安装官网的 CP210X 驱动，使用 PUTTY 或 SecureCRT 等工具设置串口波特率为 1500000，如果出现设置不了或无效的问题，可以下载旧版本驱动。

插入适配器后，系统会提示发现新硬件，并初始化，之后可以在设备管理器找到对应的 COM 口：

_images/debug_find_com.jpg

安装软件

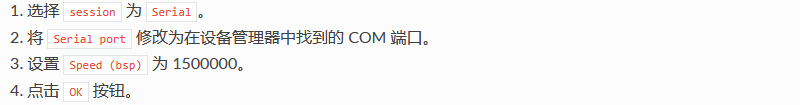

Windows 上一般用 putty 或 SecureCRT。其中我们推荐使用 MobaXterm 免费版本。这是一款功能强大的终端软件，在这里介绍一下，MobaXterm 的使用方法与之类似。

到这里下载 MobaXterm：

_images/debug_set_MobaXterm1.PNG _images/debug_set_MobaXterm2.PNG

Ubuntu 上使用串口调试

在 Ubuntu 上可以有多种选择：

  • minicom

  • picocom

  • kermit

篇幅关系，以下就介绍 minicom 的使用。

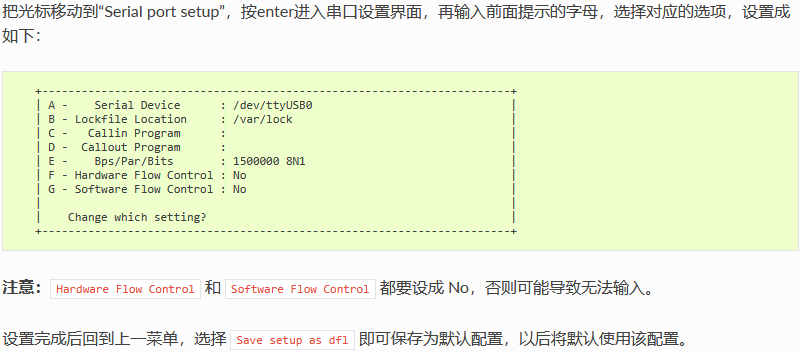

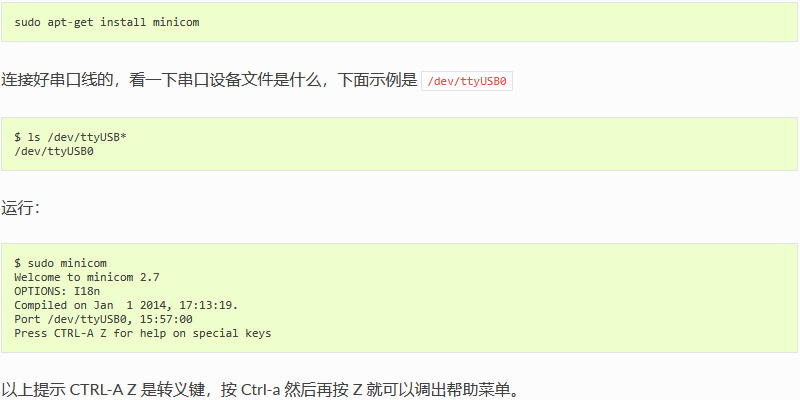

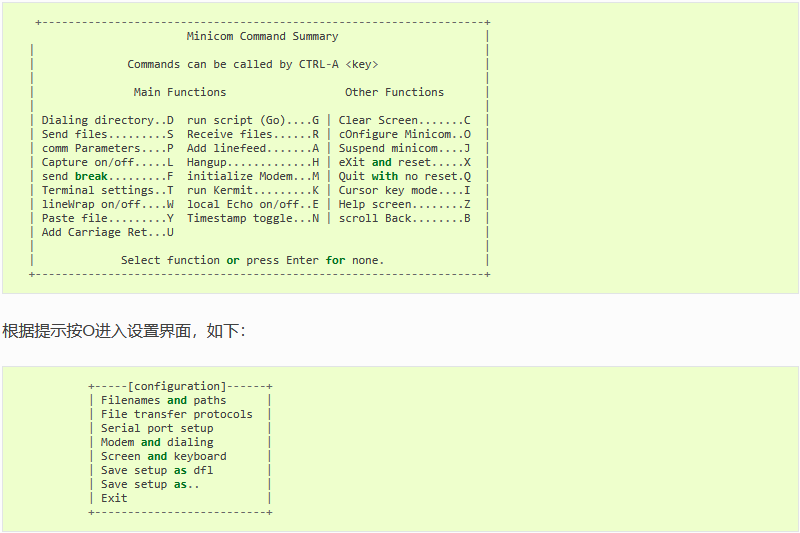

安装 minicom



升级固件

1. 介绍

1.1. 前言

AIO-3399C 出厂默认安装Android操作系统，如果用户要运行其他操作系统，需要使用对应的固件烧写到主板。

AIO-3399C 有灵活的启动方式。一般情况下，除非硬件损坏，AIO-3399C 开发板是不会变砖的。

如果在升级过程中出现意外，bootloader 损坏，导致无法重新升级，此时仍可以进入 MaskRom 模式来修复。

1.2. 固件获取

1.3. 升级方式

AIO-3399C 支持通过以下两种方式升级固件：

使用 AIO-3399C 将主板连接到电脑上，通过升级工具将固件烧写到主板上。

通过升级卡制作工具，将MicroSD卡制作为升级卡，将升级卡插入主板，上电开机，机器自动执行升级。

1.4. 启动存储器

AIO-3399C 从以下的存储器中加载系统：

  • eMMC 接口

  • SDMMC 接口

1.5. 启动模式

AIO-3399C 有三种启动模式：

  • Normal 模式

  • Loader 模式

  • MaskRom 模式

1.5.1. Normal 模式

Normal 模式就是正常的启动过程，各个组件依次加载，正常进入系统。

1.5.2. Loader 模式

在 Loader 模式下，bootloader 会进入升级状态，等待主机命令，用于固件升级等。

1.5.3. MaskRom 模式

MaskRom 模式用于 bootloader 损坏时的系统修复。

一般情况下是不用进入 MaskRom 模式的，只有在 bootloader 校验失败（读取不了 IDB 块，或 bootloader 损坏） 的情况下，BootRom 代码 就会进入此模式。此时 BootRom 代码等待主机通过 USB 接口传送 bootloader 代码，加载并运行之。当板子变砖无法正常启动或升级程序时，也可以手动进入MaskRom 模式.

要强行进入 MaskRom 模式，请参阅《MaskRom 模式》一章。

2. 使用USB线缆升级固件

2.1. 前言

本文介绍了如何将主机上的固件，通过USB数据线烧录到 AIO-3399C 开发板的存储器中。升级时，需要根据主机操作系统和固件类型来选择合适的升级方式。

2.2. 准备工具

  • AIO-3399C 开发板

  • 固件

  • 主机

  • 良好的Type-C数据线数据线

2.3. 准备固件

固件可以通过编译 SDK 获得，也可以通过资源下载处下载公版固件(统一固件)。固件文件一般有两种：

  • 单个统一固件

统一固件是由分区表、bootloader、uboot、kernel、system等所有文件打包合并成的单个文件。Firefly正式发布的固件都是采用统一固件格式，升级统一固件将会更新主板上所有分区的数据和分区表，并且擦除主板上所有数据。

  • 多个分区镜像

即各个功能独立的文件，如分区表、bootloader、kernel等，在开发阶段生成。独立分区镜像可以只更新指定的分区，而保持其它分区数据不被破坏，在开发过程中会很方便调试。

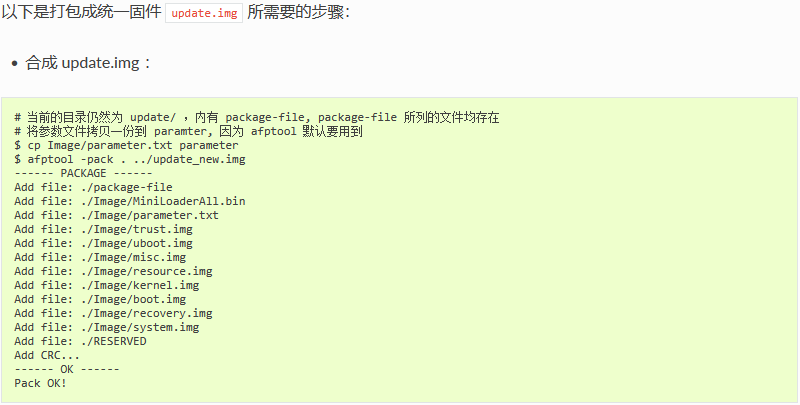

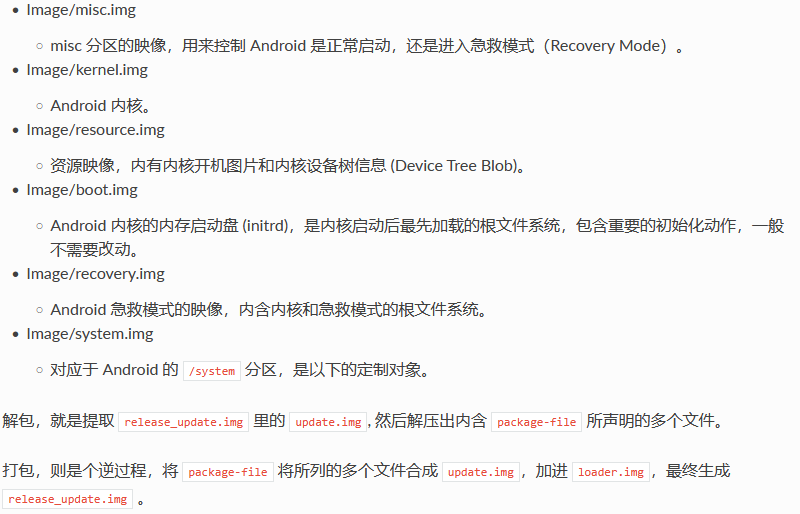

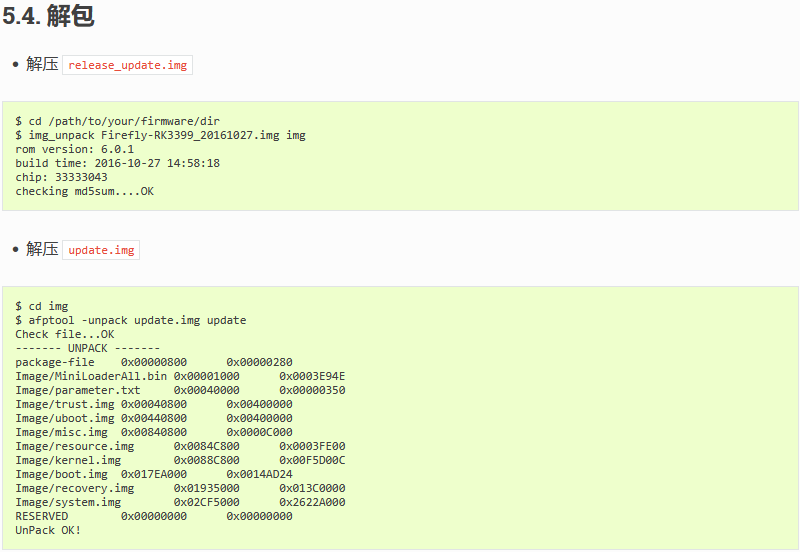

通过统一固件解包/打包工具，可以把统一固件解包为多个分区镜像，也可以将多个分区镜像合并为一个统一固件。

2.4. 安装烧写工具

2.4.1. Windows操作系统

  • 安装RK USB驱动

下载 Release_DriverAssistant.zip，解压，然后运行里面的 DriverInstall.exe 。为了所有设备都使用更新的驱动，请先选择驱动卸载，然后再选择驱动安装。

_images/upgrade_firmware_install_RK_USB.jpg

注意:不同固件使用的工具版本可能不同,请根据《使用USB线烧写须知(重要)》下载对应的版本

_images/upgrade_firmware_androidtool.jpg

2.4.2. Linux操作系统

Linux 下无须安装设备驱动

注意:不同固件使用的工具版本可能不同,请根据《使用USB线烧写须知(重要)》下载对应的版本

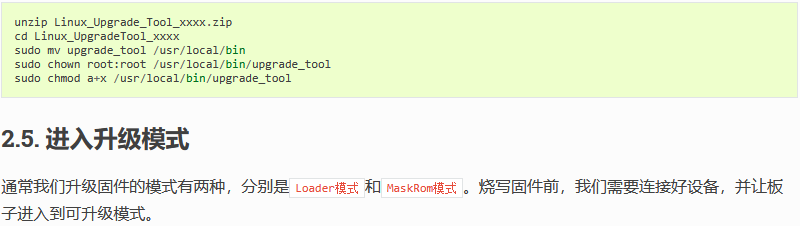

下载 Linux_Upgrade_Tool, 并按以下方法安装到系统中，方便调用：

2.5.1. Loader模式

2.5.1.1. 硬件方式进入Loader模式

连接设备并通过RECOVERY按键进入Loader升级模式步骤如下：

  • 先断开电源适配器连接

  • Type-C数据线连接好设备和主机。

    _images/upgrade_otg_interface.png

  • 按住设备上的 RECOVERY （恢复）键并保持。

    _images/upgrade_recovery_reset.png

  • 插上电源

  • 大约两秒钟后，松开 RECOVERY 键。

2.5.1.2. 软件方式进入Loader模式

Type-C数据线 接好后在串口调试终端或adb shell给板子运行以下命令：

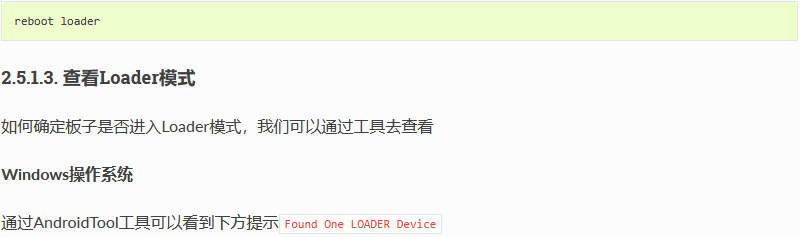

_images/upgrade_firmware_androidtool.jpg

如果有进行“进入Loader模式”的操作，仍旧没有看到烧写工具提示LOADER，此时可以看一下Windows主机是否有提示发现新硬件并配置驱动。打开设备管理器，会见到新设备 Rockusb Device 出现，如下图。如果没有，可返回上一步重新安装驱动。

_images/upgrade_firmware_new_equipment.jpg

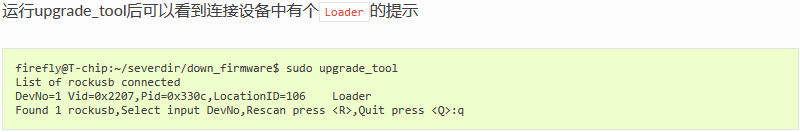

Linux操作系统

2.5.2. MaskRom模式

进入MaskRom模式的方法，请参考《MaskRom模式》

2.6. 烧写固件

2.6.1. Windows操作系统

2.6.1.1. 烧写统一固件 update.img

烧写统一固件 update.img 的步骤如下:

1.切换至Upgrade Firmware页。 2.按Firmware按钮，打开要升级的固件文件。升级工具会显示详细的固件信息。 3.按Upgrade按钮开始升级。 4.如果升级失败，可以尝试先按 EraseFlash 按钮来擦除 Flash，然后再升级。一定要根据《使用USB线烧写须知(重要)》进行擦除烧写

_images/upgrade_firmware_erase_flash.jpg

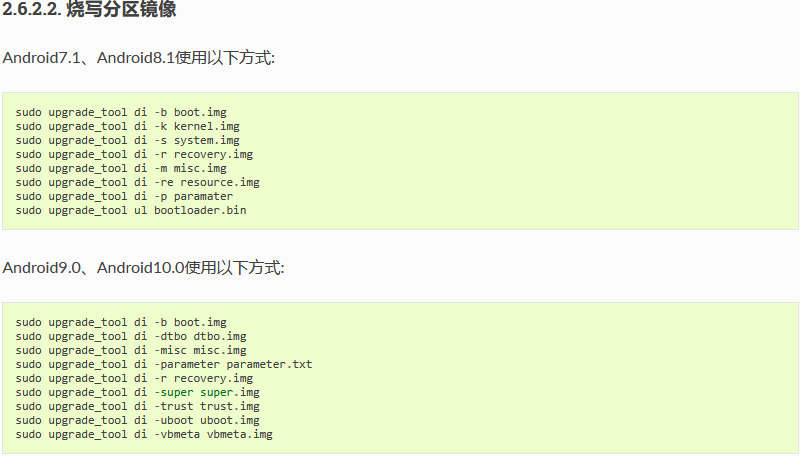

2.6.1.2. 烧写分区映像

不同系统固件的分区可能不相同,请注意以下几点:

_images/upgrade_firmware_androidtool.jpg

2.6.2. Linux操作系统

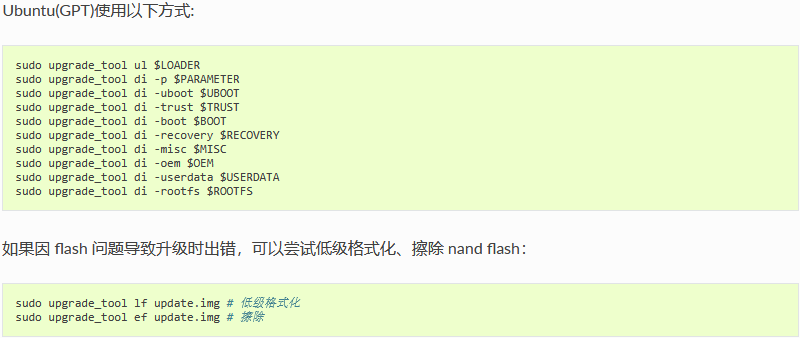

2.6.2.1. 烧写统一固件 update.img

如果升级失败，可以尝试先擦除后再升级。一定要根据《使用USB线烧写须知(重要)》的表格进行擦除烧写

2.7. 常见问题

2.7.1. 1. 如何强行进入 MaskRom 升级模式

如果板子进入不了 Loader 模式，此时可以尝试强行进入 MaskRom 升级模式。操作方法见《MaskRom模式》。

2.7.2. 2. 烧写失败分析

如果烧写过程中出现Download Boot Fail, 或者烧写过程中出错，如下图所示，通常是由于使用的USB线连接不良、劣质线材，或者电脑USB口驱动能力不足导致的，请更换USB线或者电脑USB端口排查。

_images/upgrade_downloadfail.jpg

3. MaskRom 模式

有关启动模式的介绍，请参阅《介绍》一章

3.1. 简介

请小心阅读，并谨慎操作！

操作步骤如下：

  1. 设备断开所有电源。

  2. 拔出 SD 卡。

  3. 用Type-C数据线连接好设备和主机。

  4. 用金属镊子接通AIO-3399C上的如下图所示的两个测试点并保持(如下图所示)。

  5. 设备插入电源。

  6. 稍候片刻，之后松开镊子。

_images/maskrom_test_points.jpg

此时设备就会进入 MaskRom 模式。

_images/maskrom.jpg

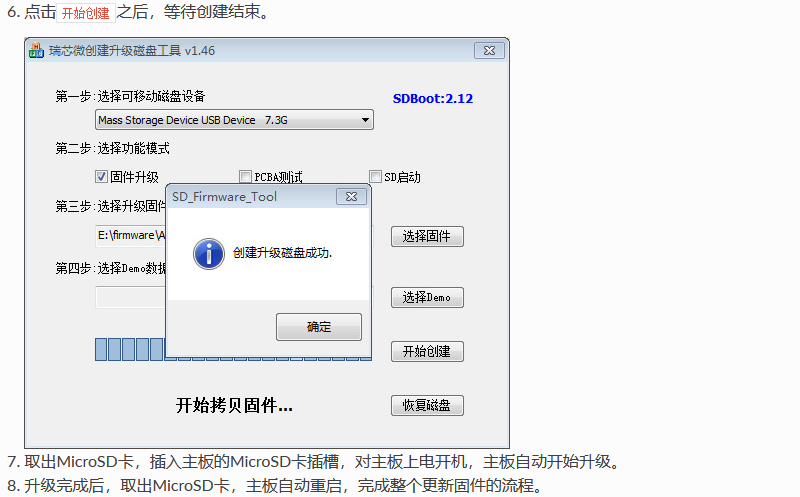

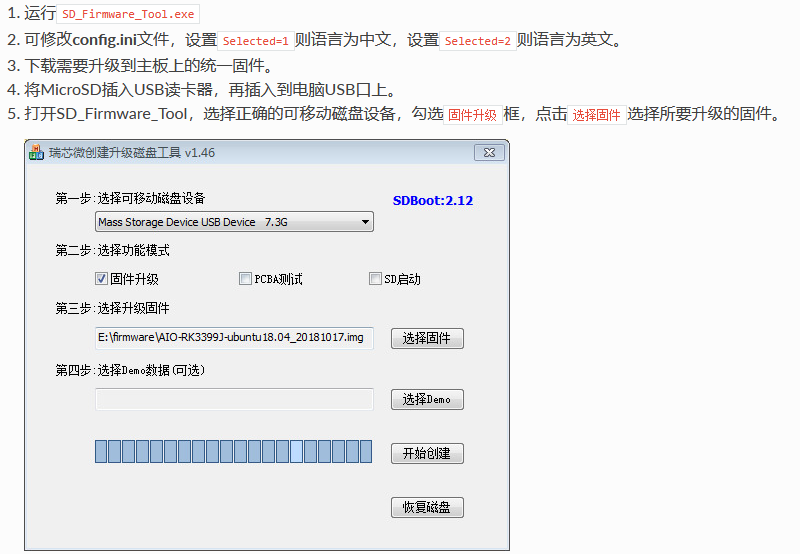

4. 使用 SD 卡升级固件

本文主要介绍了如何将实现使用MicroSD卡，更新主板上的固件。但也仅限于固件小于4G大小的情况下，否则请查看《若固件大于4G的SD升级卡制作教程》。

使用MicroSD更新固件，需要在电脑上，通过做卡工具，将统一固件写入MicroSD卡，目前此操作只支持在Windows操作系统上完成。

4.1. 准备工作

4.2. 操作步骤

5. 使用USB线烧写须知(重要)

5.1. 前言

AIO-3399C 出厂时默认安装Android7.1(industry)系统。

AIO-3399C 官方可能支持多种系统，因此会有烧写不同系统的固件的场景出现。

每种系统的固件都有对应的烧写工具版本，使用的烧写工具版本不对可能会导致烧写固件失败，尤其需要注意跨系统烧写固件的场景。

本章节主要介绍系统固件与烧写工具版本的对应关系以及跨系统烧写固件注意事项。

5.2. 系统固件与烧写工具版本的对应关系

系统固件 烧写工具
Android7.1(tvbox) Windows: AndroidTool v2.38
Linux: upgradetool v1.24
Android7.1(industry) Windows: AndroidTool v2.65
Linux: upgradetool v1.34
Android8.1 Windows: AndroidTool v2.65
Linux: upgradetool v1.34
Android10.0 Windows: AndroidTool v2.65
Linux: upgradetool v1.49
Ubuntu Windows: AndroidTool v2.65
Linux: upgradetool v1.34

根据上表下载对应的烧写工具版本:

5.3. 跨系统烧写固件注意事项

5.3.1. 名词解释

跨系统烧写固件: 即将要烧写的系统固件和当前已烧写的系统固件不属于同一种系统的固件。

5.3.2. 注意事项

跨系统烧写固件一般需要先擦除，后烧写，且擦除和烧写都需要注意使用对应的烧写工具版本，步骤如下：

  • 使用当前已烧写的系统固件对应的烧写工具版本擦除

  • 使用即将要烧写的系统固件对应的烧写工具版本烧写

5.3.2.1. 举例

以AIO-3399C 出厂时默认烧写Android7.1(industry)固件，客户需要烧写Android10.0固件举例：

根据系统固件与烧写工具版本的对应关系可以知道：

系统固件 烧写工具
Android7.1(industry) Windows: AndroidTool v2.65
Linux: upgradetool v1.34
Android10.0 Windows: AndroidTool v2.65
Linux: upgradetool v1.49

步骤如下：

  • 使用 AndroidTool v2.65 或 upgradetool v1.34 擦除

  • 使用 AndroidTool v2.65 或 upgradetool v1.49 烧写

Linux开发

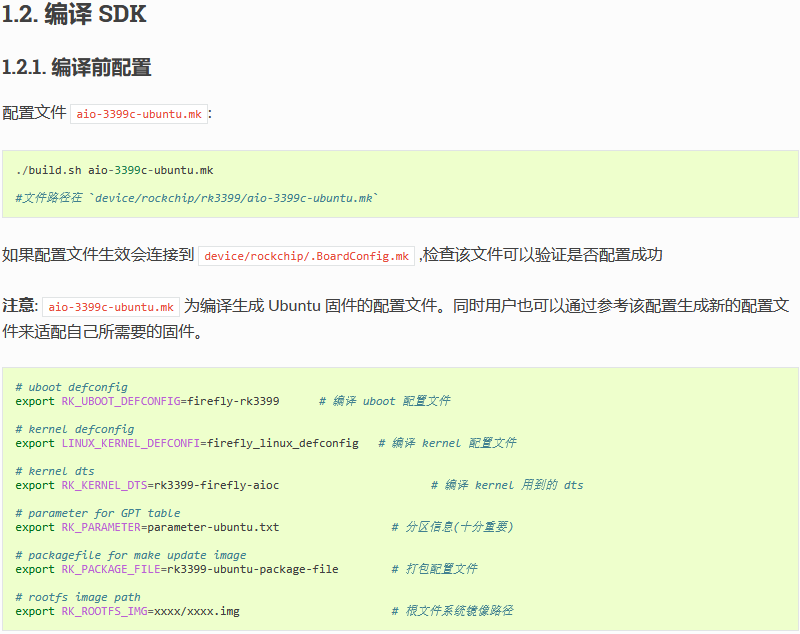

1. 编译 Linux 固件

为了方便用户的使用与开发，官方提供了 Linux 开发的整套 SDK，本章详细的说明 SDK 的具体用法。

1.1. 准备工作

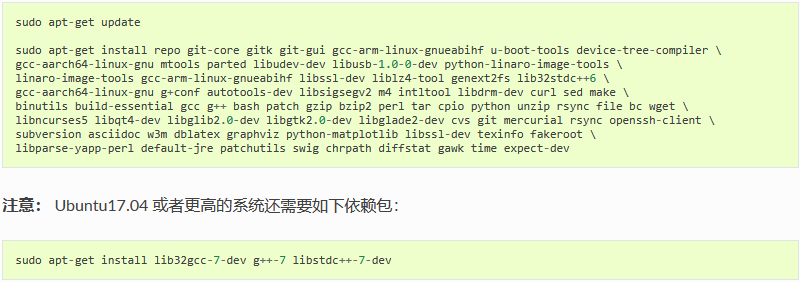

1.1.1. 搭建 SDK 编译环境

以下文件请务必确认安装！

这里使用Ubuntu18.04进行测试(推荐使用ubuntu18.04系统进行开发，或者使用 docker 部署 Ubuntu18.04 容器，否则无法安装好环境包)：

1.1.2. 下载 Firefly_Linux_SDK 分卷压缩包

由于 Firefly_Linux_SDK 源码包比较大，部分用户电脑不支持4G以上文件或单个文件网络传输较慢, 所以我们采用分卷压缩的方法来打包SDK。用户可以通过如下方式获取 Firefly_Linux_SDK源码包：Firefly_Linux_SDK源码包

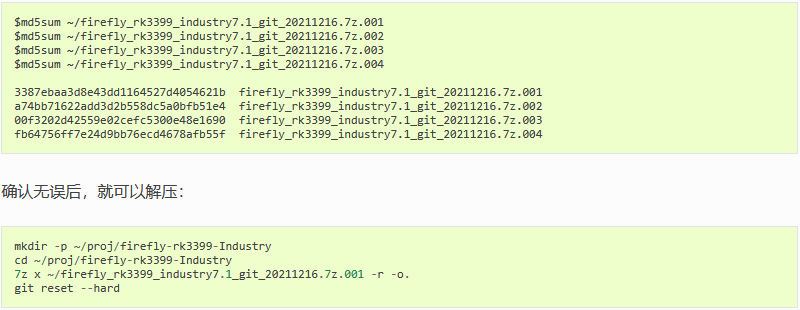

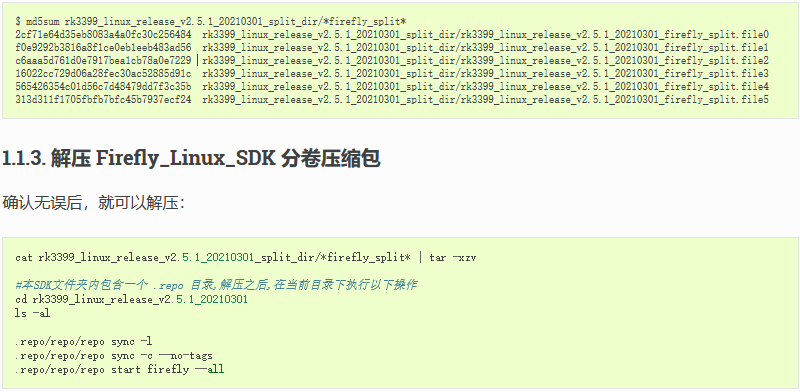

下载完成后先验证一下 MD5 码：

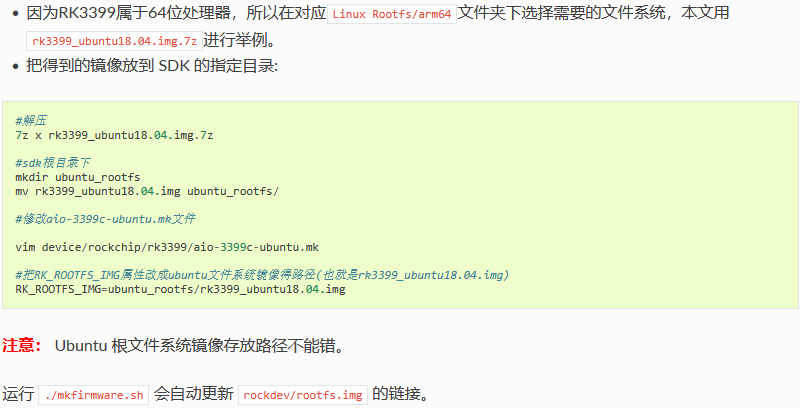

注意，以下步骤十分重要！！

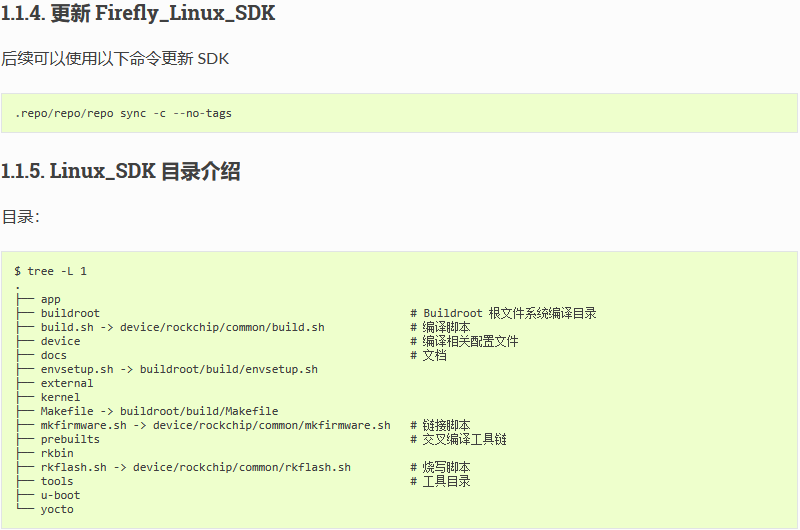

1.2.2. 选择编译配件

选择屏幕

选择摄像头

1.2.3. 全自动编译

全自动编译会执行所有编译、打包操作，直接生成 RK 固件。

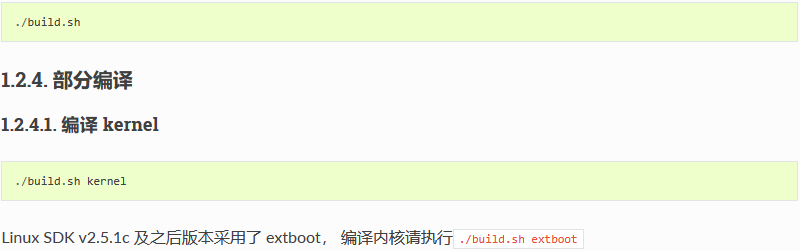

不要将 extboot.img 烧录进旧版本固件!

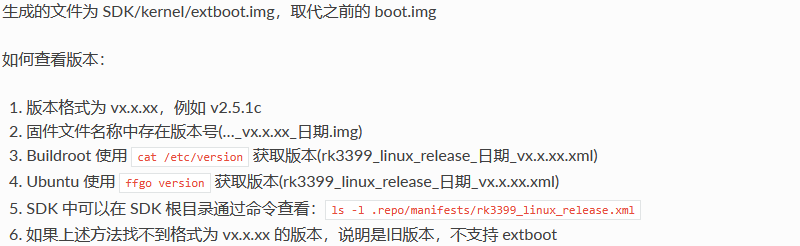

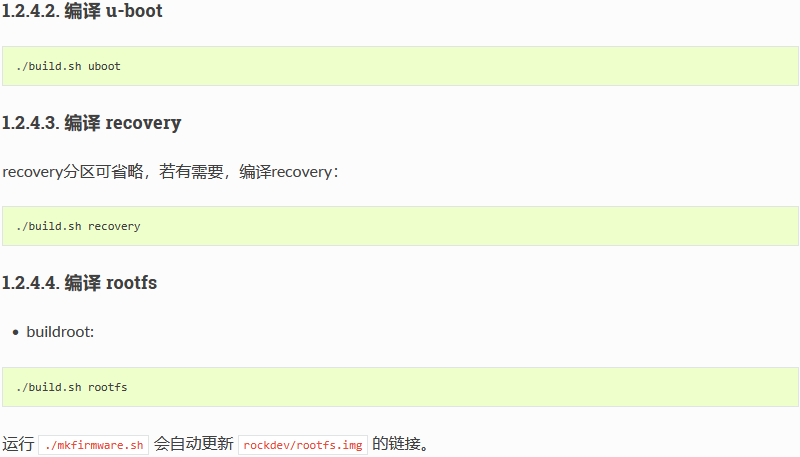

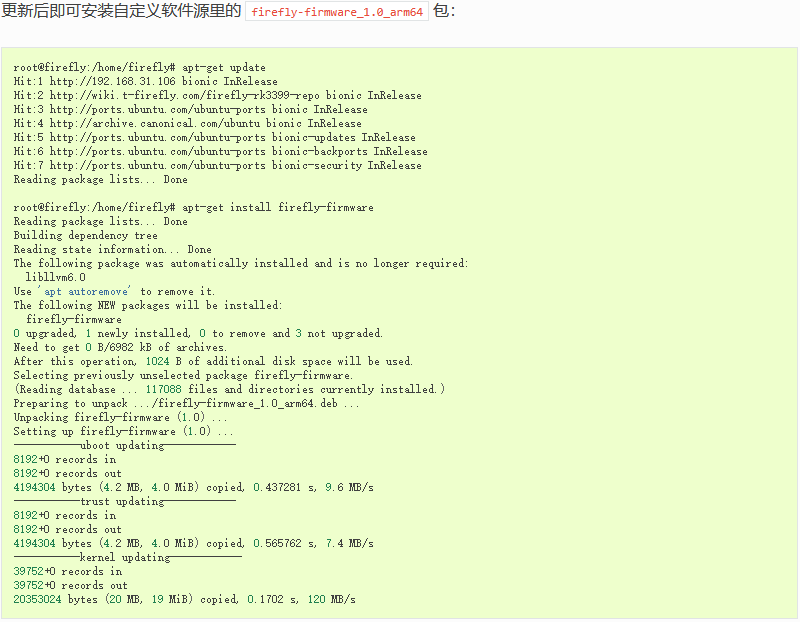

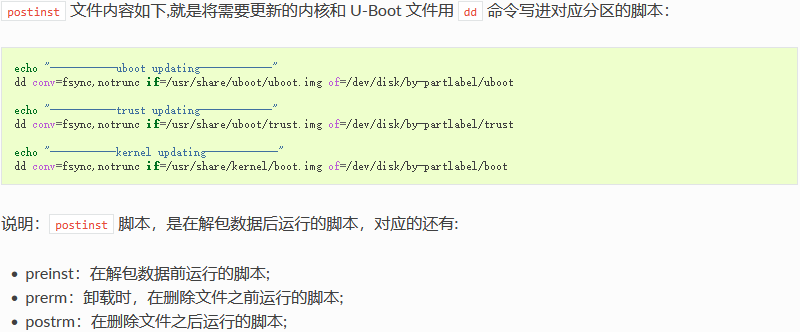

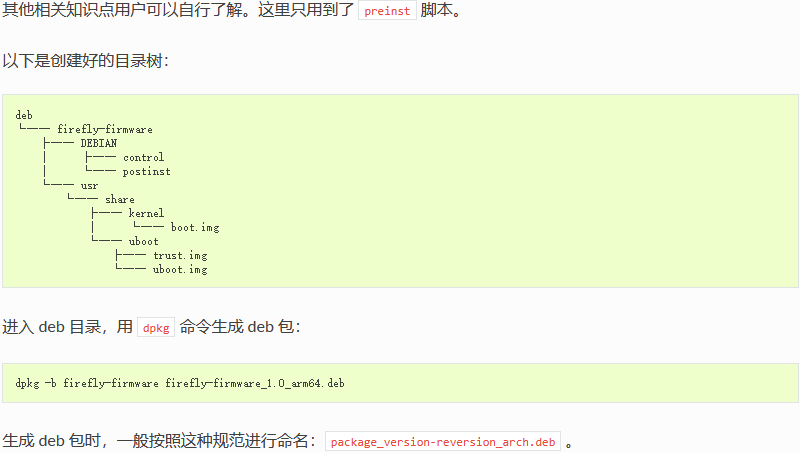

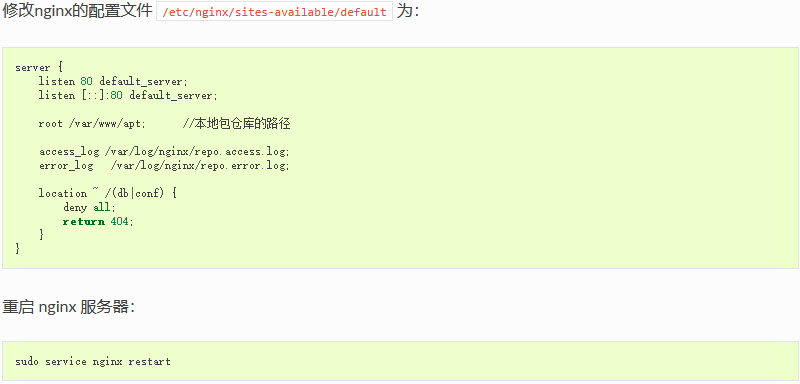

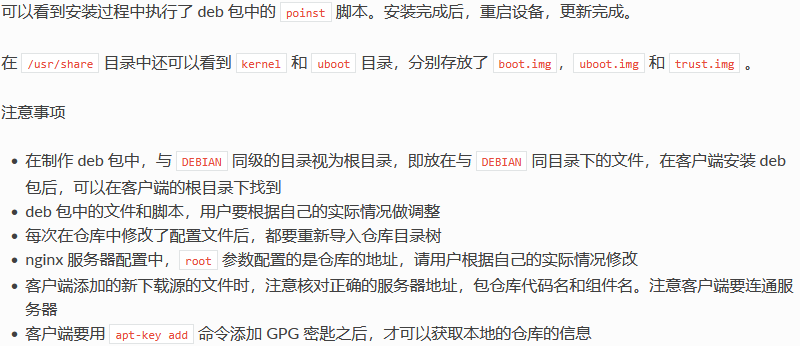

除此之外，extboot ubuntu 还支持以安装包的形式更新内核，详情查看Ubuntu 使用手册

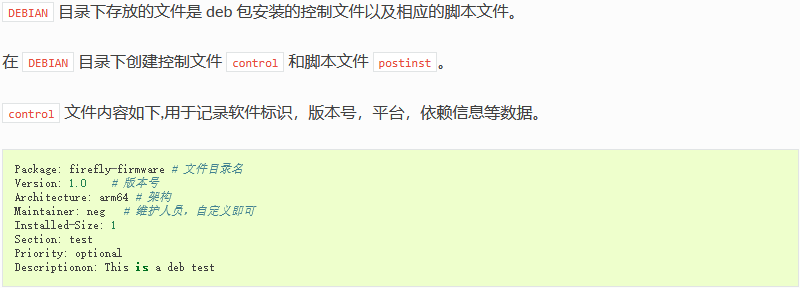

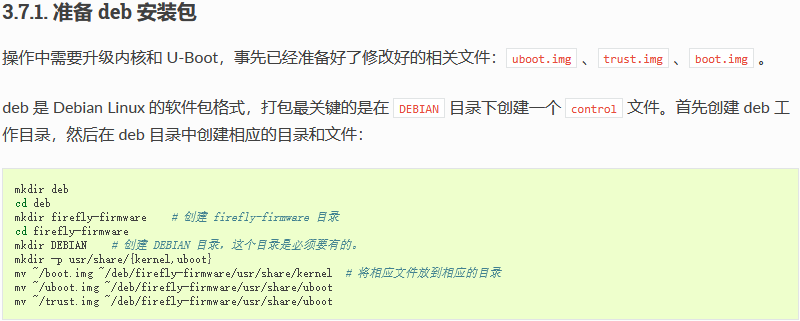

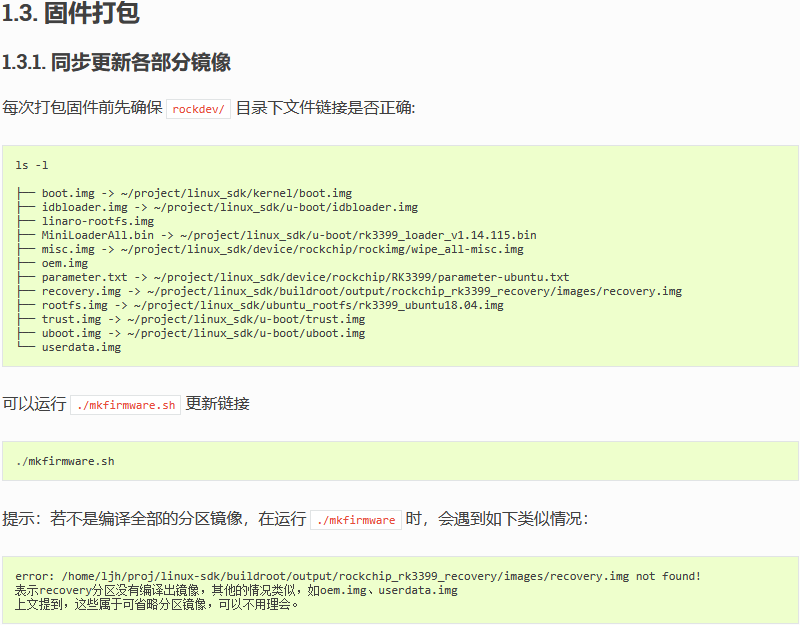

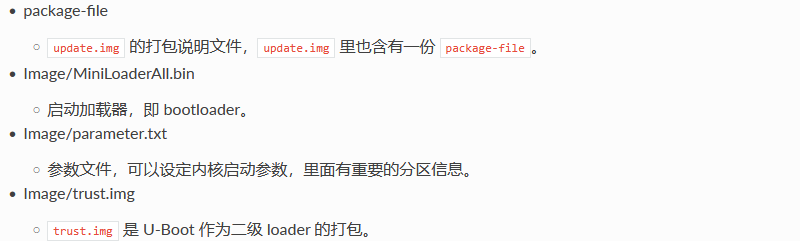

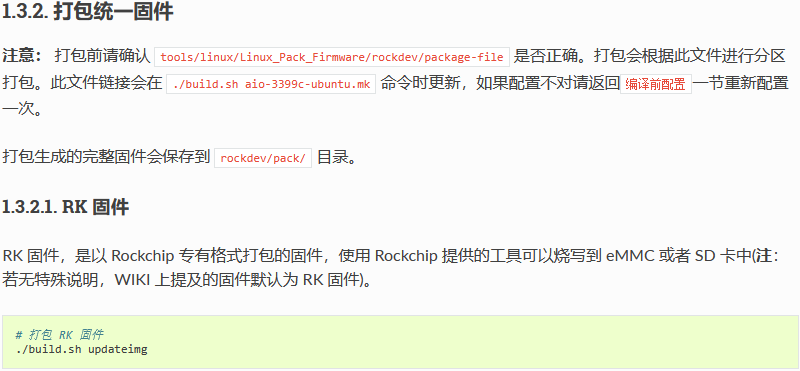

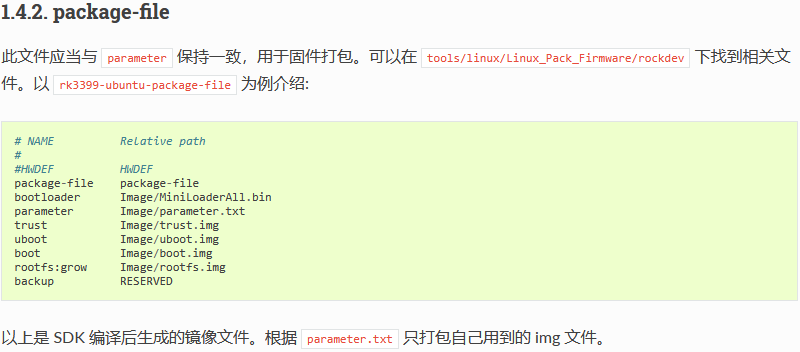

1.3.2.2. RAW 固件

RAW 固件，是一种能以逐位复制的方式烧写到存储设备的固件，是存储设备的原始映像。不同于 RK 固件，目前仅支持通过 Etcher 工具烧写至 SD 卡启动。

Etcher 官方下载链接

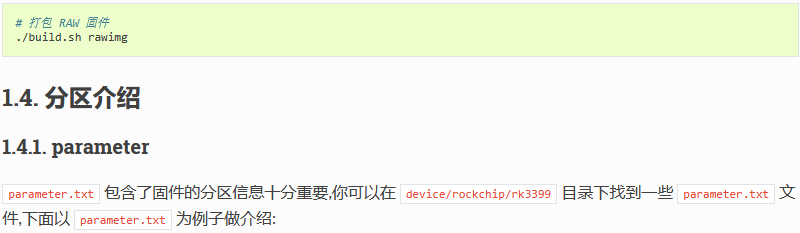

FIRMWARE_VER: 1.0
MACHINE_MODEL: RK3399
MACHINE_ID: 007
MANUFACTURER: RK3399
MAGIC: 0x5041524B
ATAG: 0x00200800
MACHINE: 0xffffffff
CHECK_MASK: 0x80
PWR_HLD: 0,0,A,0,1
TYPE: GPT
CMDLINE: mtdparts=rk29xxnand:0x00002000@0x00004000(uboot),0x00002000@0x00006000(trust),0x00002000@0x00008000(misc),0x00040000@0x0000a000(boot:bootable),0x00040000@0x0004a000(recovery),0x00010000@0x0008a000(backup),0x00c00000@0x0009a000(rootfs),0x00040000@0x00c9a000(oem),-@0x00d1a000(userdata:grow)
uuid:rootfs=614e0000-0000-4b53-8000-1d28000054a9

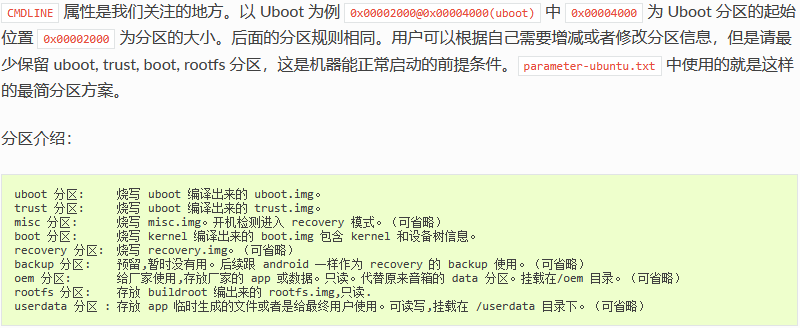

1.5. 常见问题

1.5.1. 如何进入升级模式

操作方法见《升级固件》

Firefly Linux 开发指南

Firefly Linux 开发指南

3. 技术案例

3.1. OpenSIP搭建

SIP（Session Initiation Protocol，会话初始协议）的开发目的是用来帮助提供跨越因特网的高级电话业务。因特网电话（IP电话）正在向一种正式的商业电话模式演进，SIP就是用来确保这种演进实现而需要的NGN(下一代网络）系列协议中重要的一员。支持H.264协议。

  • 本次使用的系统为Ubuntu18.04（若使用ubutu20.04或Debian等可能需稍作修改）

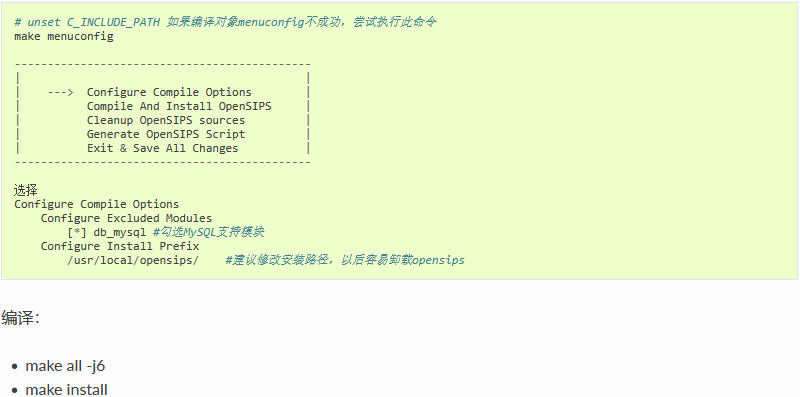

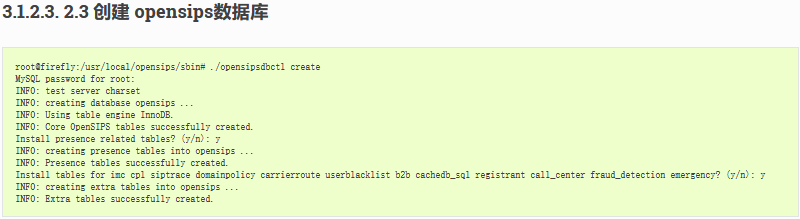

3.1.1. 编译opensips

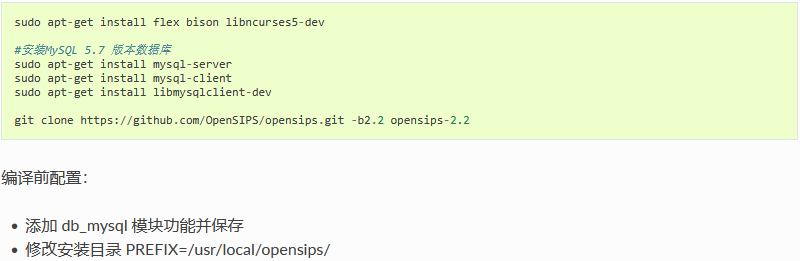

安装所需的环境包

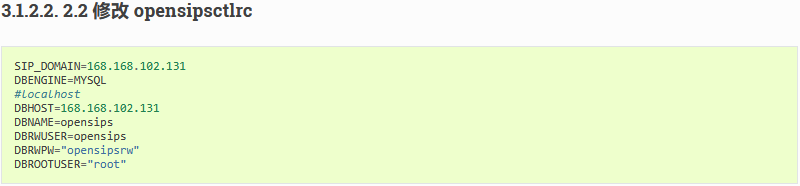

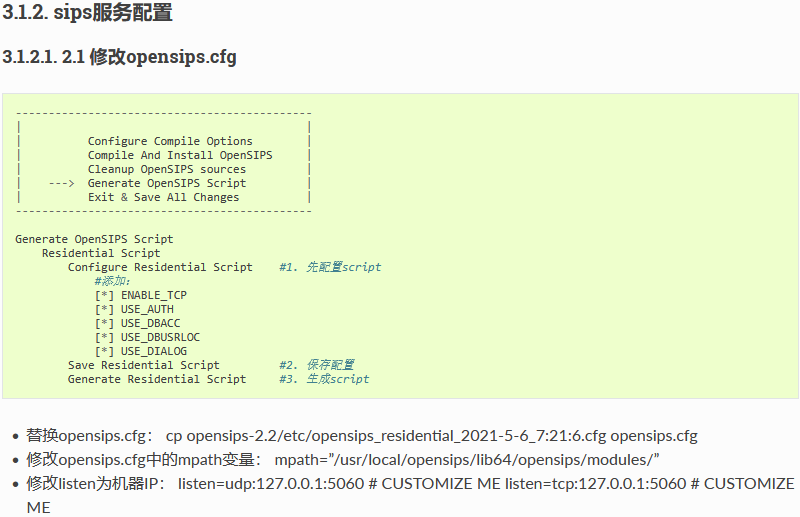

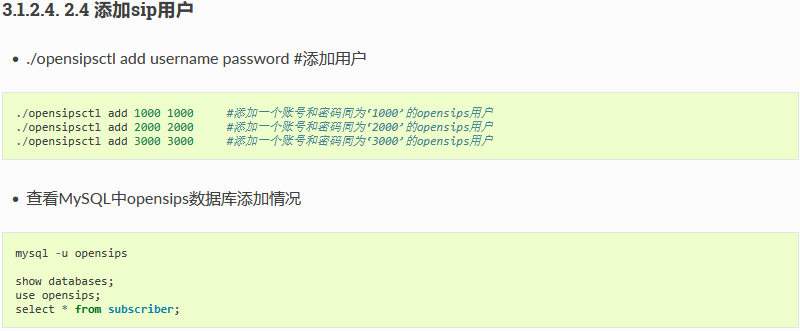

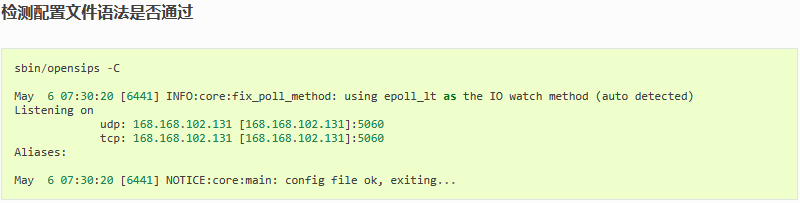

3.1.3. 3. 启动sips服务

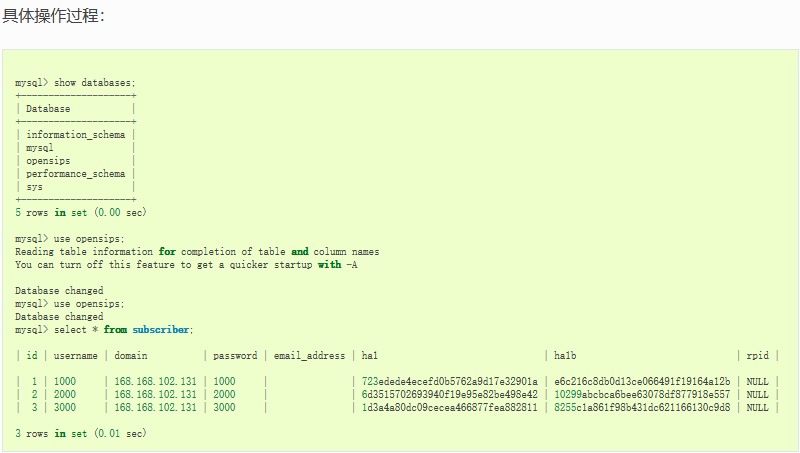

  • 启动opensips服务： sudo service mysql restart

3.1.4. 4. 测试远程通讯功能

使用 linphone

  • 输入opensips账号地址 账号：1000 密码：1000

_images/opensips1.png _images/opensips2.png _images/opensips3.png

  • 测试结果： 能进行视频、语音通话、文本信息传输和文件传输。

3.1.5. FAQ

  • Can’t connect to MySQL server on ‘168.168.100.178’ (111) root@jinchengubuntu-VirtualBox:/usr/local/opensips/sbin# ./opensipsdbctl create MySQL password for root: INFO: test server charset mysql: [Warning] Using a password on the command line interface can be insecure. ERROR 2003 (HY000): Can’t connect to MySQL server on ‘168.168.100.178’ (111) mysql: [Warning] Using a password on the command line interface can be insecure. ERROR 2003 (HY000): Can’t connect to MySQL server on ‘168.168.100.178’ (111) WARNING: Failed to get the available and used character sets

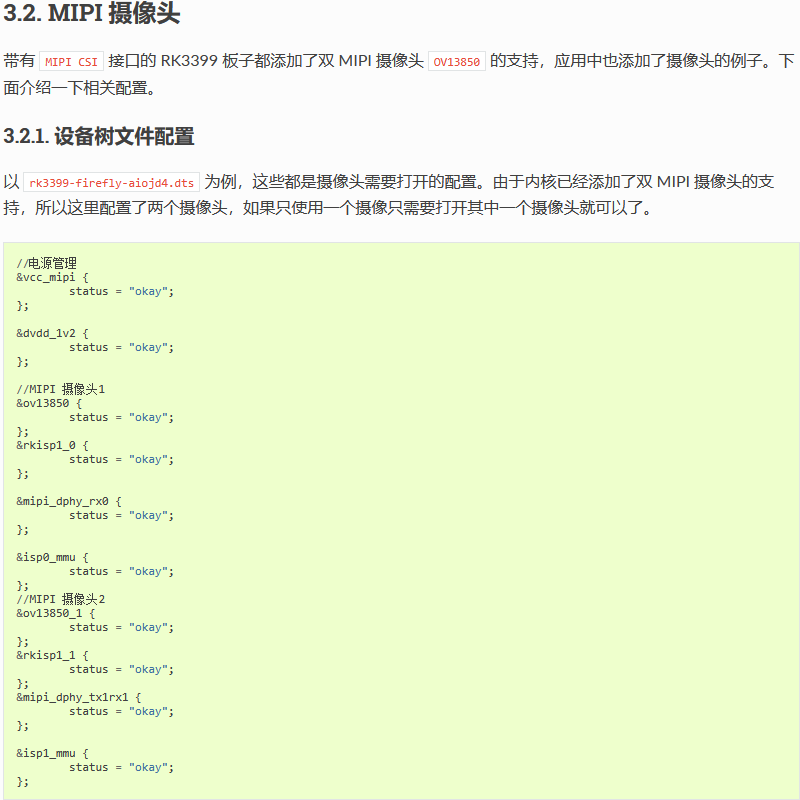

注释

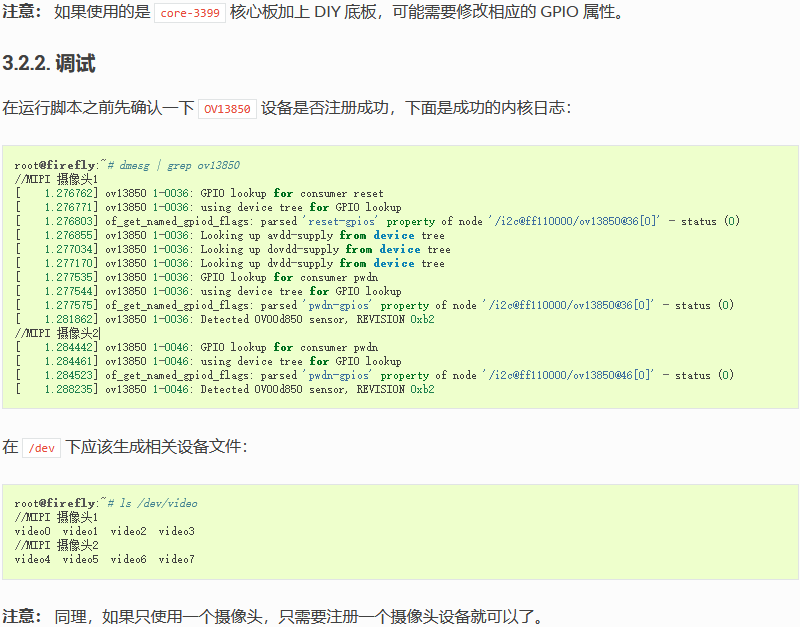

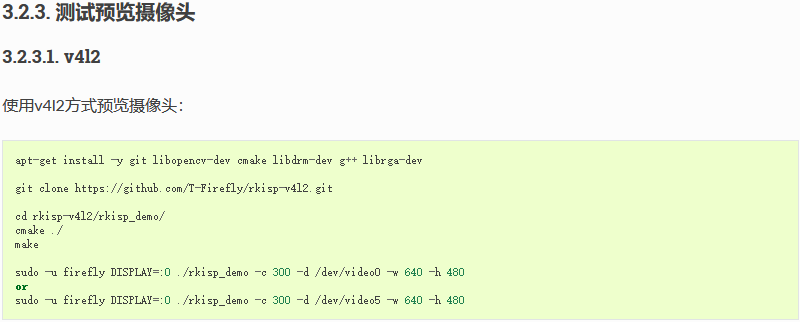

3.2.3.2. gstreamer

使用gstreamer方式预览摄像头：

gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,format=NV12,width=640,height=480, framerate=30/1 ! videoconvert ! kmssink &

运行脚本即可，结果如图所示：

_images/mipi_csi.jpg

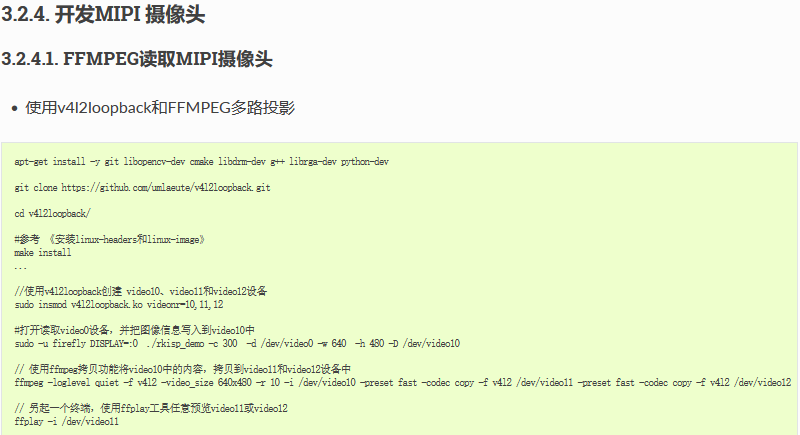

3.2.4.2. OpenCV读取MIPI摄像头

MIPI摄像头是不支持OpenCV中 capture.open(index) 方式读取的，在此提供2中读取摄像头的方法：

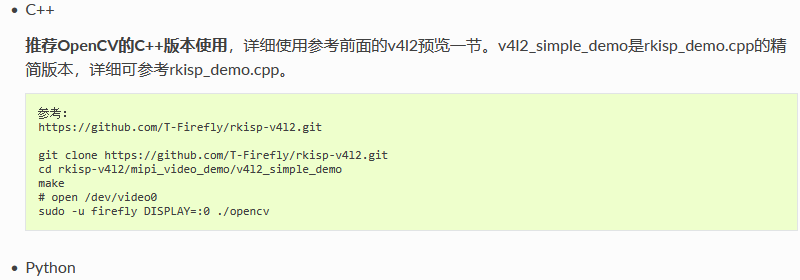

这种方式推荐OpenCV的C 版本使用，详细使用参考前面的v4l2预览一节。v4l2_simple_demo是rkisp_demo.cpp的精简版本，详细可参考rkisp_demo.cpp。

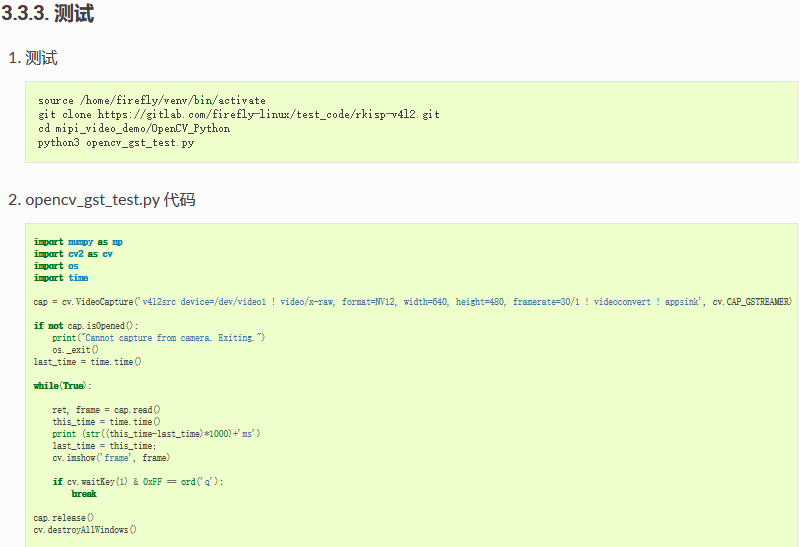

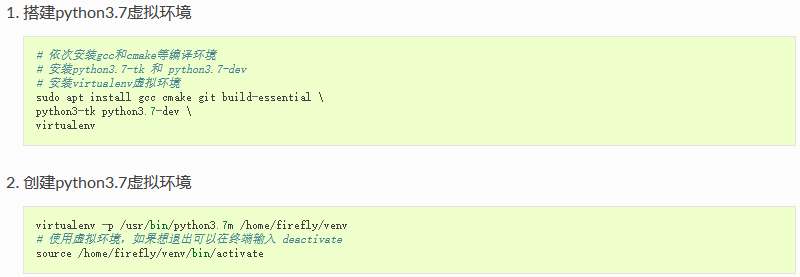

       使用 OpenCV-Python 方式读取 MIPI 摄像头需要添加Gstreamer支持，并需要重现编译安装OpenCV。参考《OpenCV 编译和安装》

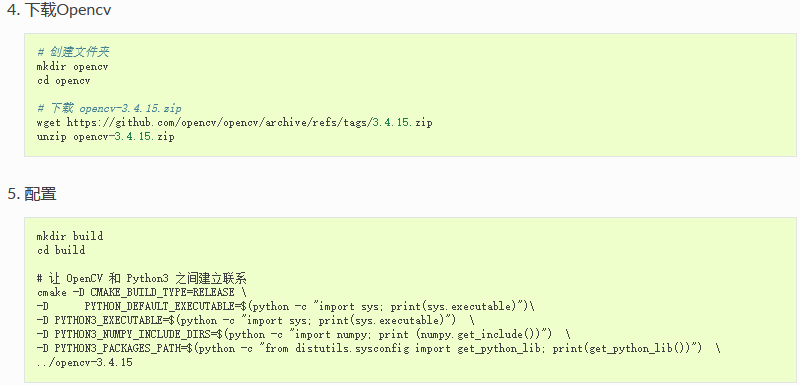

3.3. OpenCV 编译和安装

不少客户遇到OpenCV的问题多集中在如何获取mipi摄像头的数据。因为OpenCV使用的V4l2协议和Rockchip编写的mipi摄像头驱动协议不同，所以不能直接使用OpenCV的摄像头API。本节讲述如何编译Opencv并添加GStreamer API支持。

3.3.1. 要求

  • OS： Ubuntu18.04 / Debian 10

  • OpenCV version： 3.4.15

  • Board: RK3399

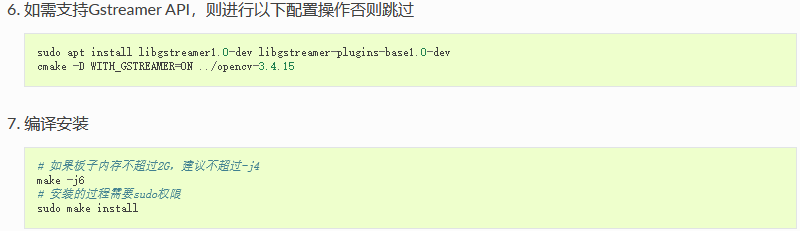

3.3.2. 编译和安装

  • 安装Opencv所需的环境包

    # 安装编译环境、gtk包和相关编解码库
sudo apt install cmake build-essential libgtk2.0-dev pkg-config libavcodec-dev libavformat-dev libswscale-dev libtbb2 libtbb-dev libjpeg-dev libpng-dev libtiff-dev libdc1394-22-dev libjasper-dev

# 注意！如果安装了rknn_toolkit(or lite)则不需要再安装Python-numpy，否则会导致rknn_toolkit(or lite)无法使用
sudo apt install python-numpy

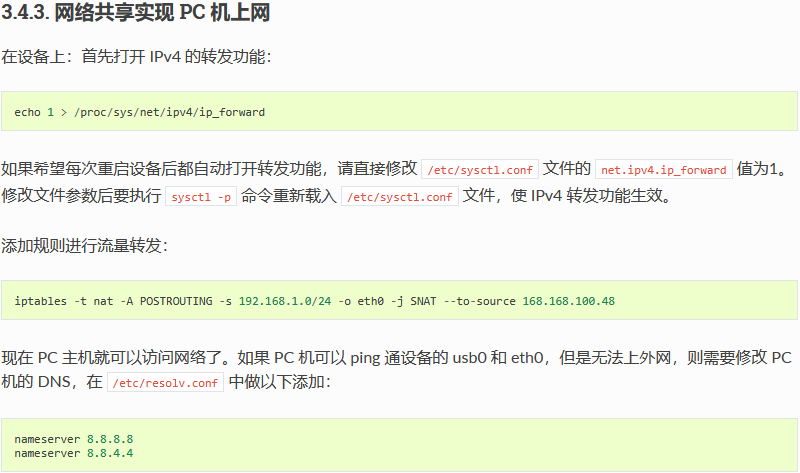

3.4. USB 以太网

USB 以太网，主要实现的是将设备的 OTG 接口做外设模式，模拟成一个网络接口，然后主机通过 USB 连接设备并通过设备访问互联网。以下是基于 Firefly-RK3399 板卡进行的具体操作。

操作环境：

  • Ubuntu 系统的 PC 机

  • Firefly-RK3399 板卡

3.4.1. 内核设置

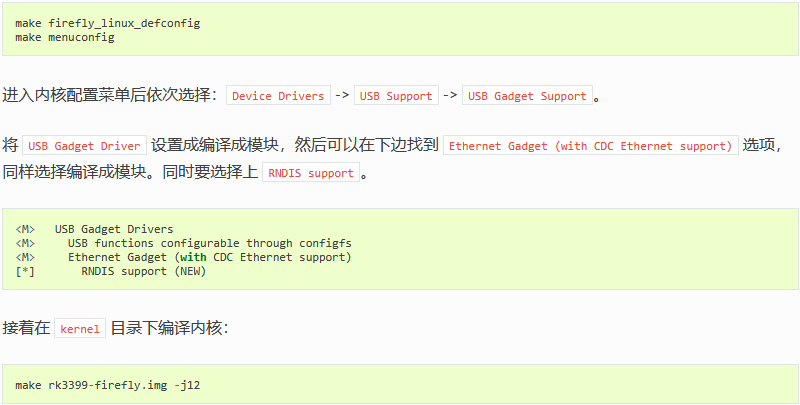

在内核目录下，打开内核配置选项菜单：

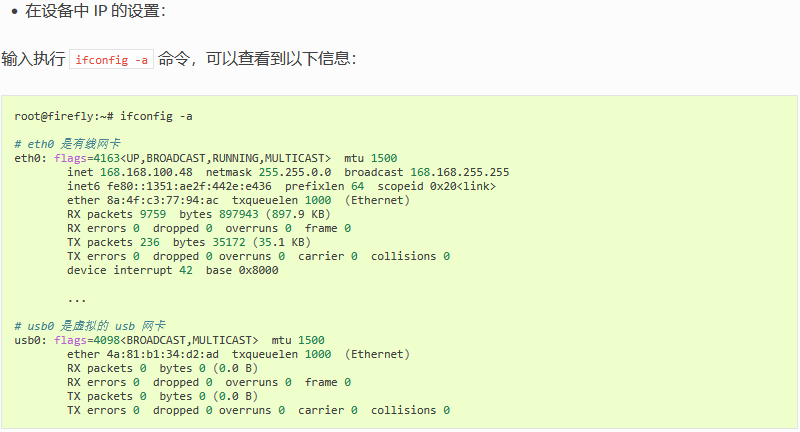

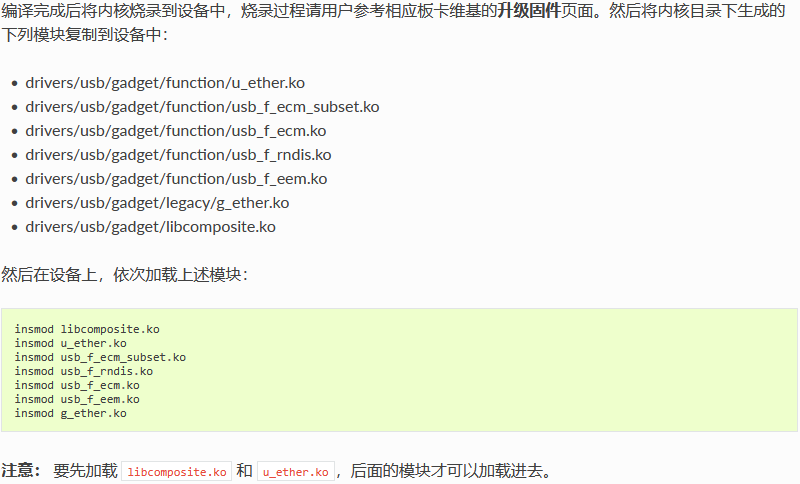

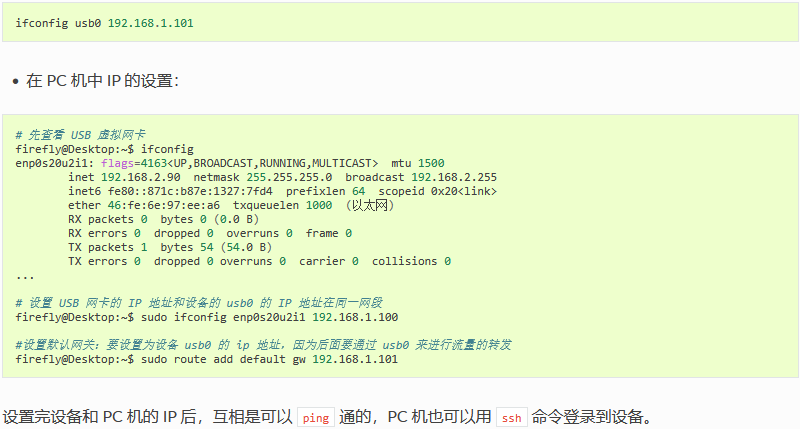

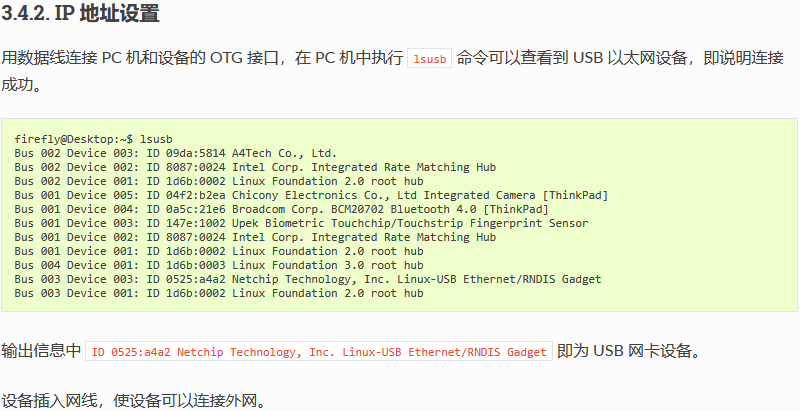

然后给 usb0 网卡自定义一个适当的 IP：

注意要设置 usb0 的 IP 和有线网卡 eth0 的 IP 不在同一网段！！

配置过程中要注意以下几点：

  • 对应好上述步骤中自己设备上的各个 IP 地址,注意设备上的 USB 虚拟网卡 IP 和有线网络 IP 不在同一网段;

  • PC 机虚拟 USB 网卡的网关要设置为设备虚拟 USB 网卡的 IP 地址;

  • 设备上的虚拟网卡 IP 地址、IP 转发功能、流量转发规则等设置会在设备重启后恢复，用户可以自行查找资料如何开机自动设置这些配置。

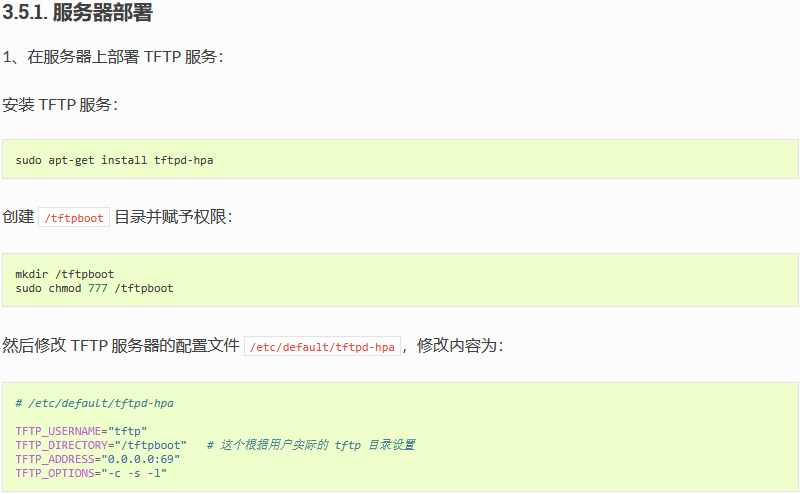

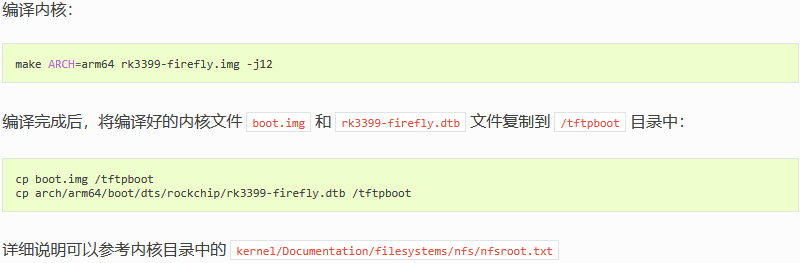

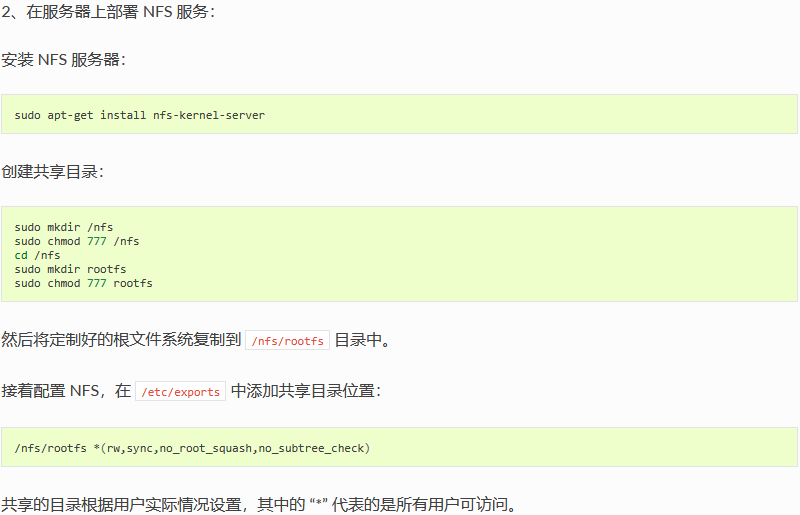

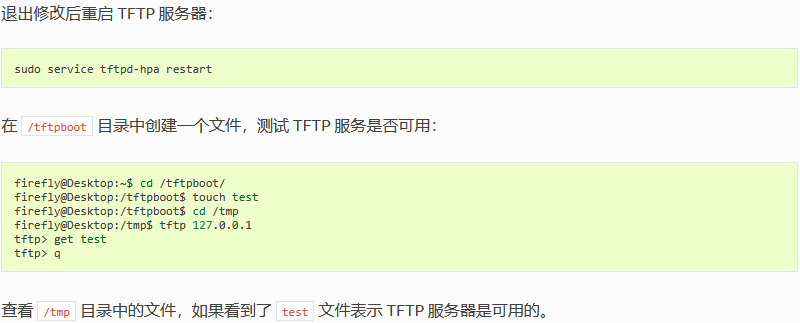

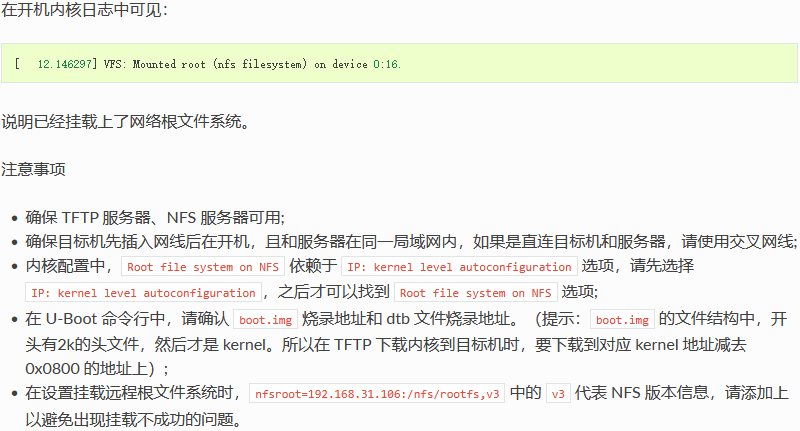

3.5. 网络启动

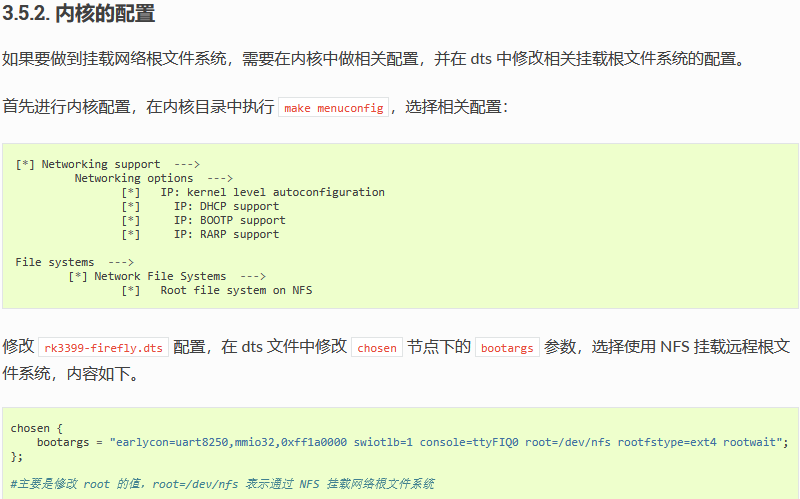

网络启动，是用 TFTP 在服务器下载内核、dtb 文件到目标机的内存中，同时可以用 NFS 挂载网络根文件系统到目标机上，实现目标机的无盘启动。以下基于 Firefly-RK3399 板卡作出一个示例，提供用户参考。

准备工作：

  • Firefly-RK3399 板卡

  • 路由器、网线

  • 安装有 NFS 和 TFTP 的服务器

  • 一份制作好的根文件系统

注：示例中使用的是 Ubuntu 系统的 PC 机作为服务器，通过路由器和网线实现与设备的连接。用户可以根据自己的实际情况作调整，但如果是 PC 机直连设备，请使用交叉网线。请确保服务器和目标机在同一局域网内。

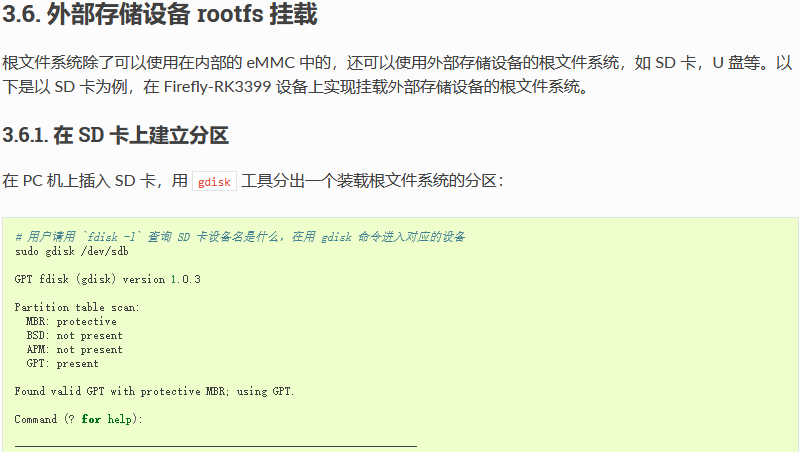

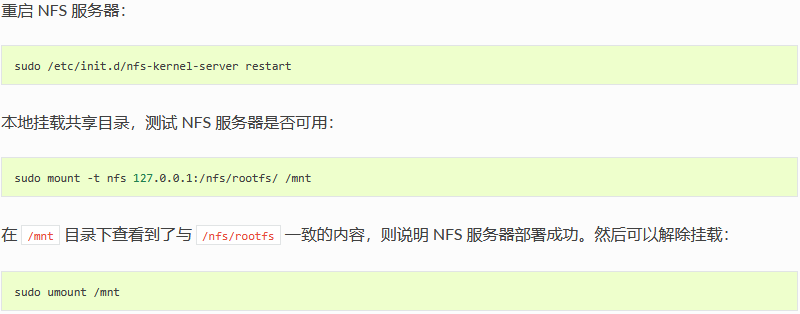

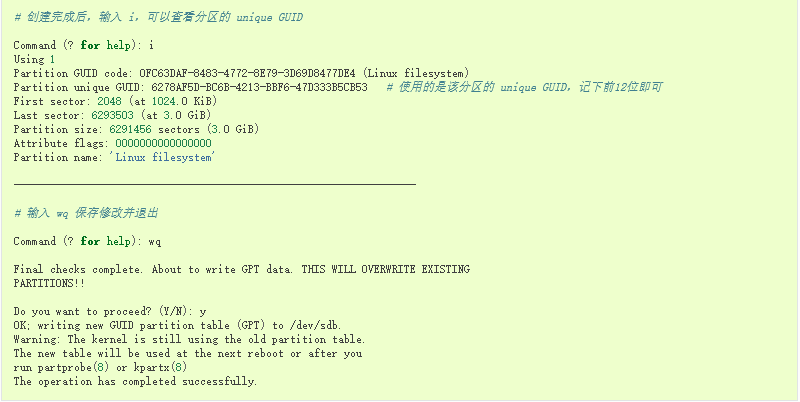

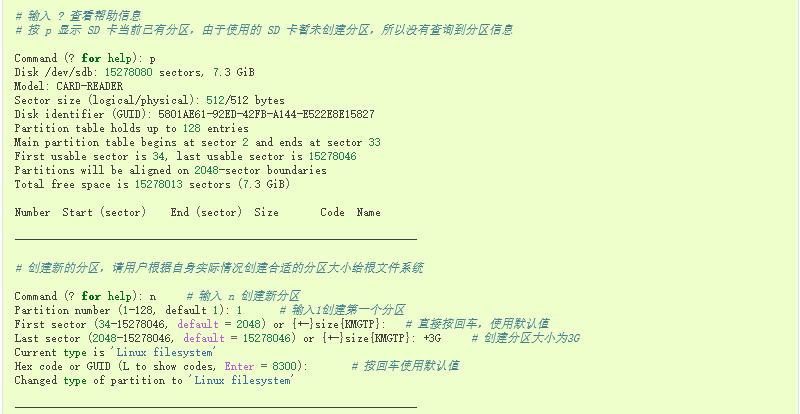

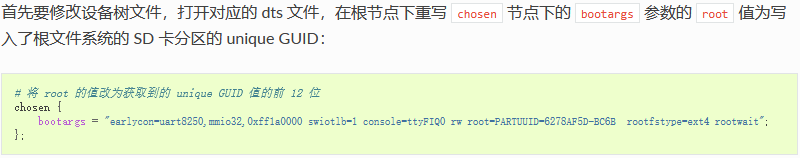

格式化完成后，使用 dd 命令，将制作好的根文件系统烧写到 SD 卡刚新建的分区中。（根文件系统的定制可以参考：《Ubuntu 根文件系统定制》）

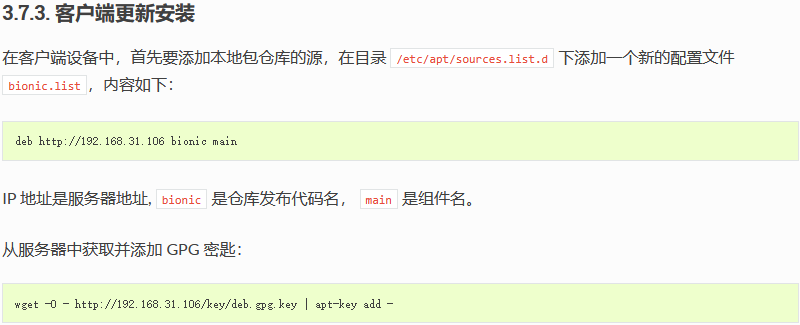

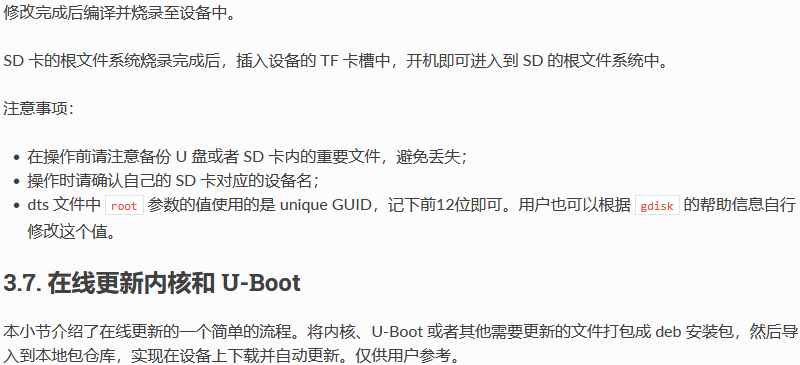

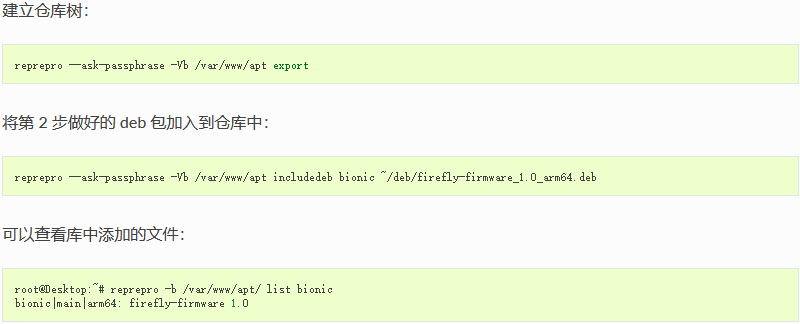

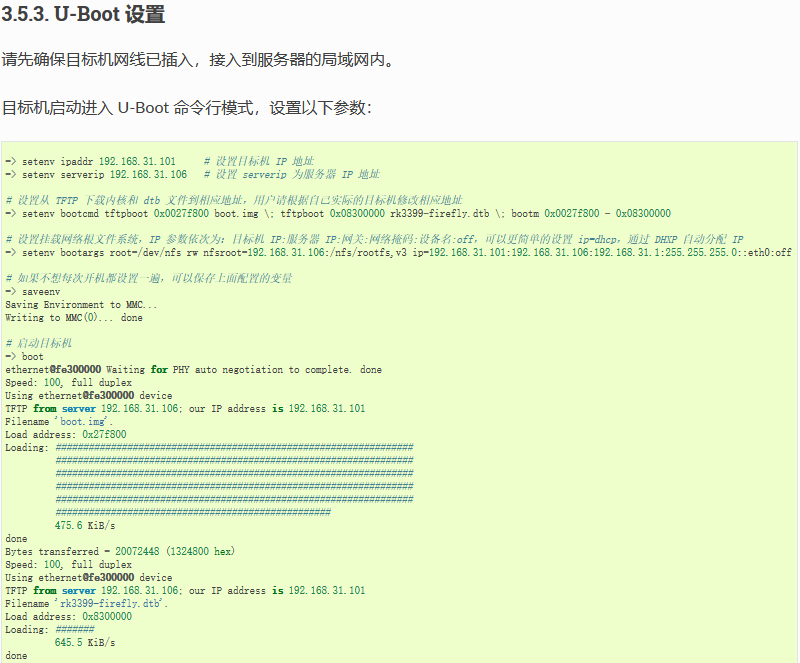

Android开发

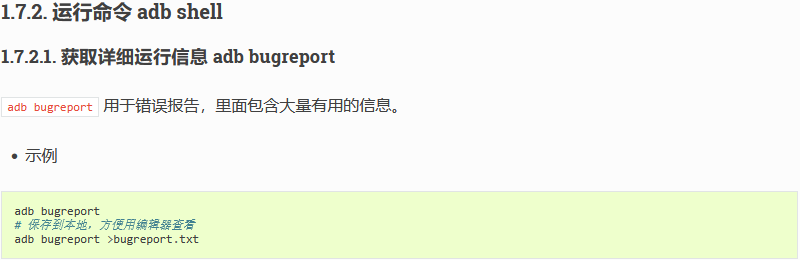

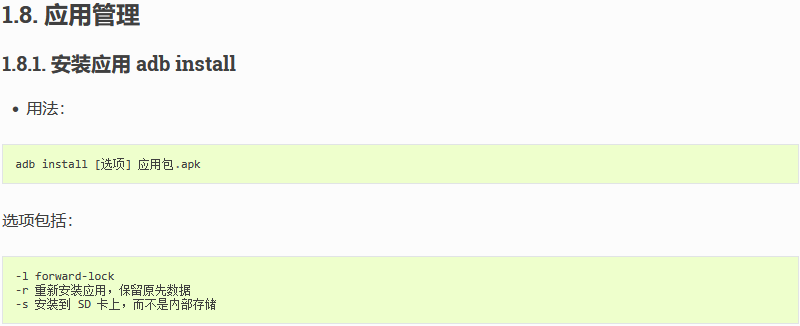

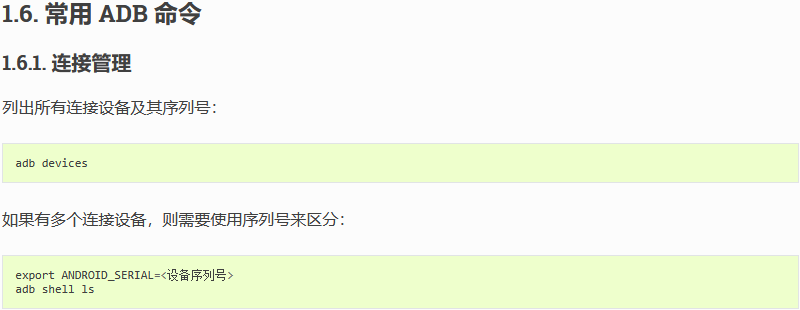

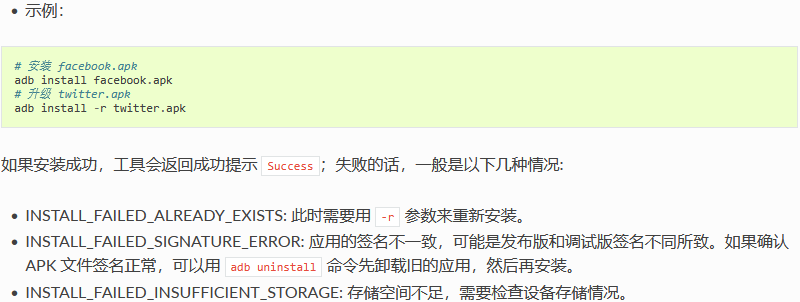

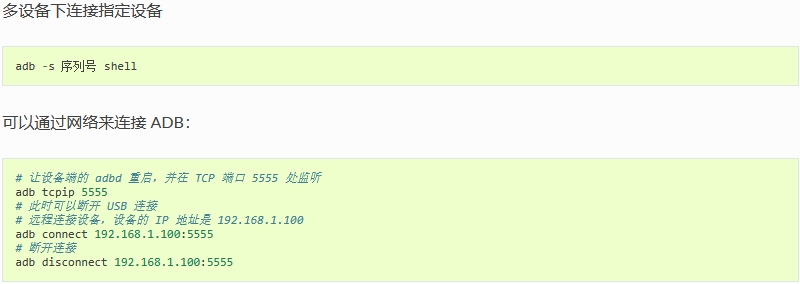

1. ADB 使用

1.1. 前言

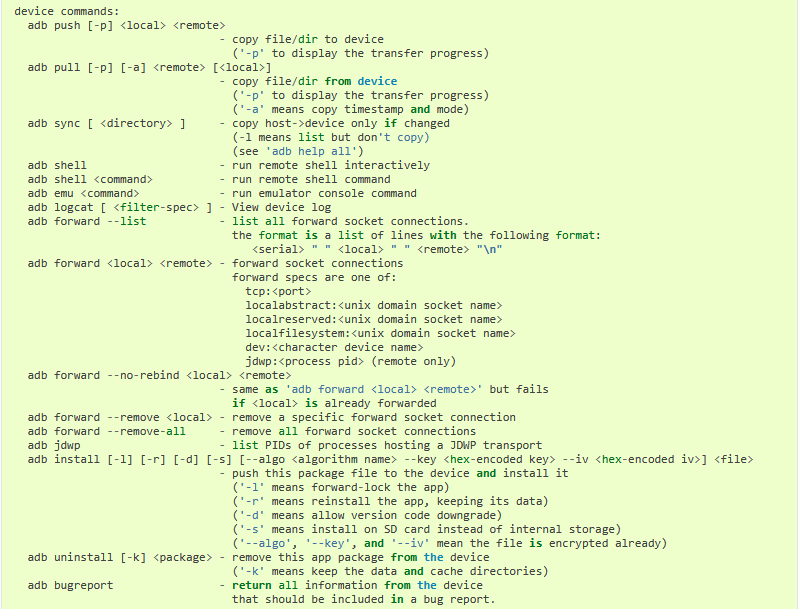

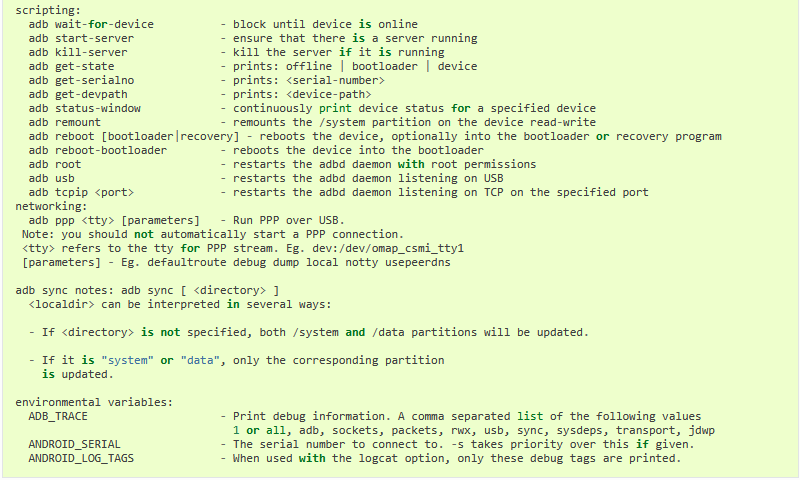

ADB，全称 Android Debug Bridge，是 Android 的命令行调试工具，可以完成多种功能，如跟踪系统日志，上传下载文件，安装应用等。

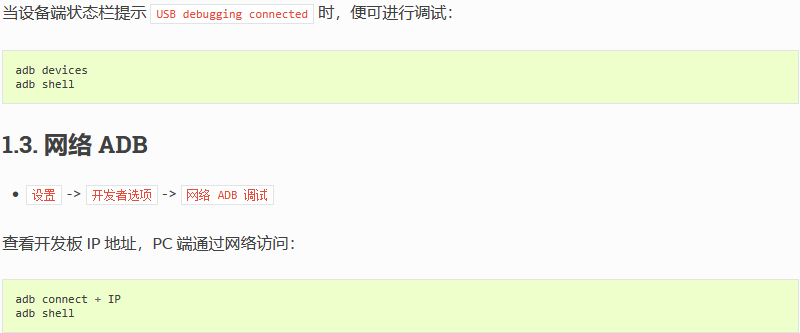

1.2. 准备连接

1.2.1. USB 数据线 ADB

  • AIO-3399C 用 Type-C 数据线连接设备 Type-C 口和主机

  • AIO-3399C(AI) 用双端公头 USB 数据线连接设备蓝色 USB 3.0 口和主机，然后根据当前Android版本勾选对应路径下的Connect to PC

    • Android7.1、Android8.1 选择 Setting -> USB，然后勾选 Connect to PC

    • Android10.0 选择 Setting -> Connected devices 然后勾选 Connect to PC

_images/adb_connection.jpg

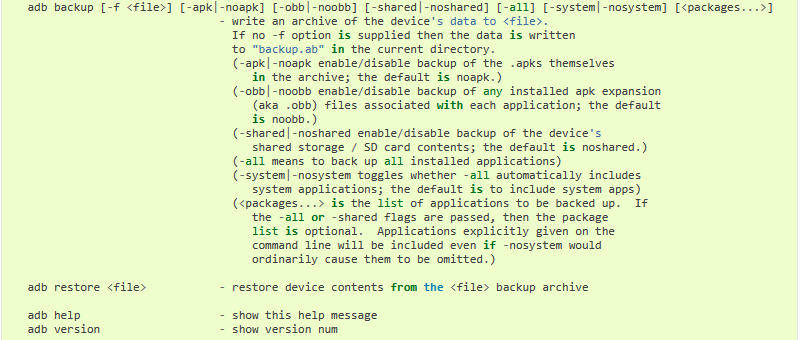

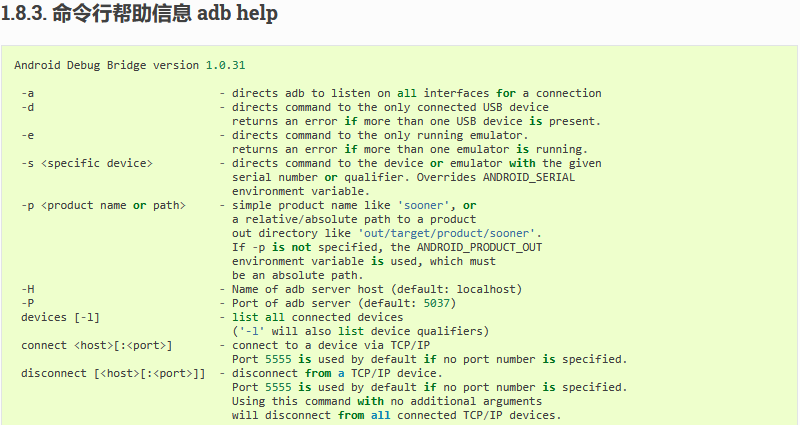

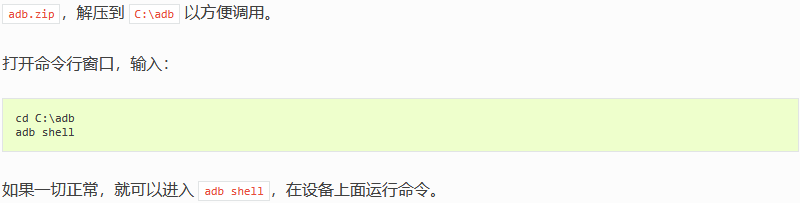

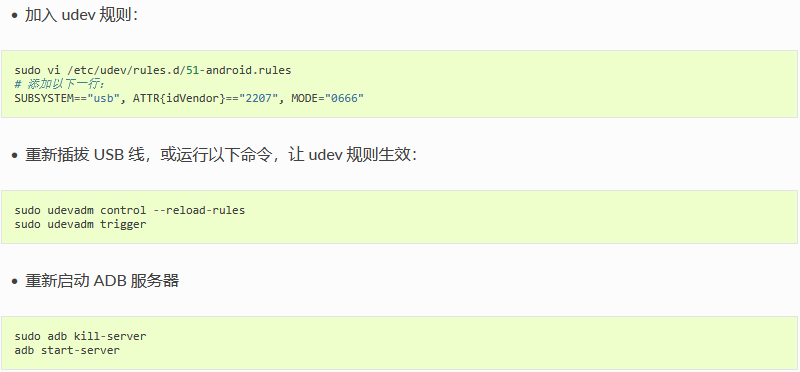

1.4. Windows下的 ADB 安装

首先参照安装 RK USB 驱动一节安装好驱动。

然后到 http://www.t-firefly.com/share/index/index/id/6afafdf7c54b8eb95e81156d94e54db5.html 下载

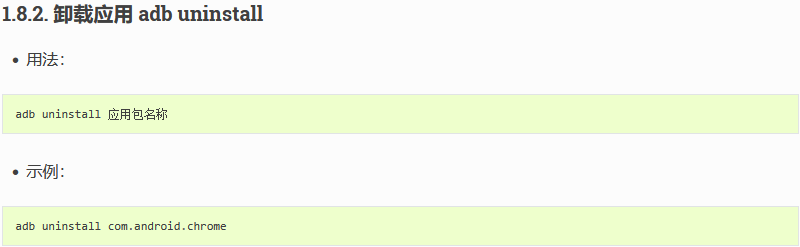

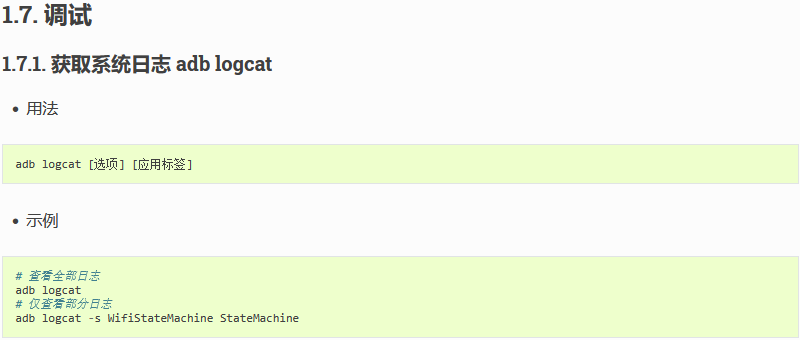

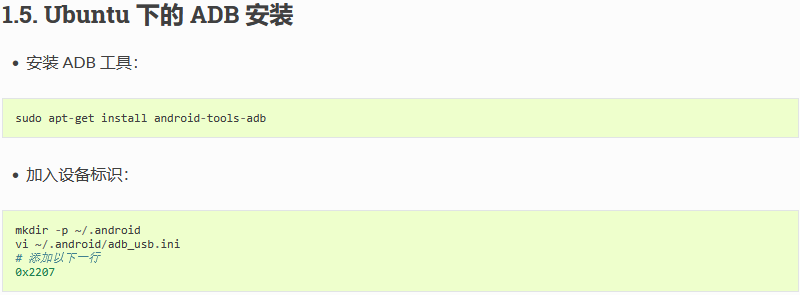

2. 编译环境搭建

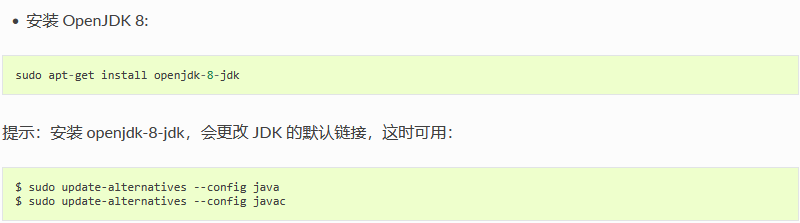

2.1. 准备工作

编译 Android 对机器的配置要求较高：

  • 64 位 CPU

  • 16GB 物理内存 交换内存

  • 30GB 空闲的磁盘空间用于构建，源码树另外占用大约 25GB, 如果要编译源码则还需要 150GB 的磁盘空间。

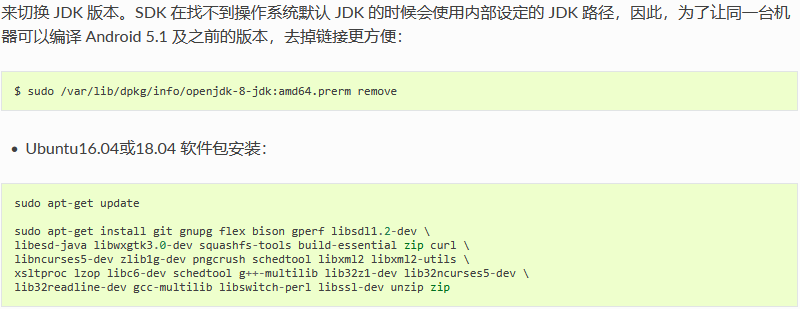

RK官方推荐 Ubuntu 14.04 操作系统，不过该系统比较老且不再维护了，所以这里推荐使用 Ubuntu 16.04或18.04，只需要满足 http://source.android.com/source/building.html 里的软硬件配置即可。

编译环境的初始化可参考 http://source.android.com/source/initializing.html 。

3. 编译 Android7.1 Industry 固件

3.1. 下载编译须知

Android7.1 industry 版本在工业和平板和盒子等领域的使用上范围更加广泛，而且性能稳定大批量生产验证过， 该版本也作为我司主要维护版本，适用于我司RK3399系统的所有机型。

3.2. 下载 Android SDK

Android SDK 源码包比较大,可以去下载页面来获取Android7.1 industry源码包： Android7.1 industry源码包

下载完成后先验证一下 MD5 码：

百度云下载[bundle压缩包]

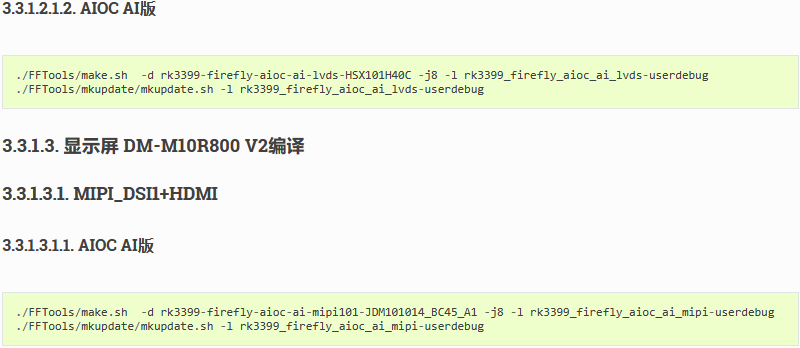

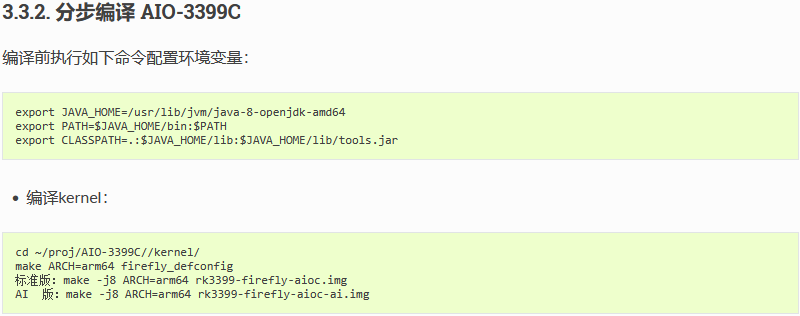

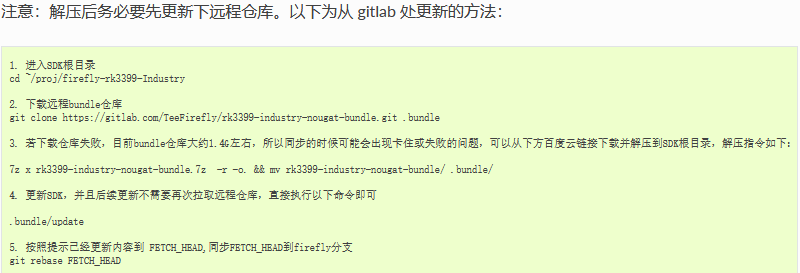

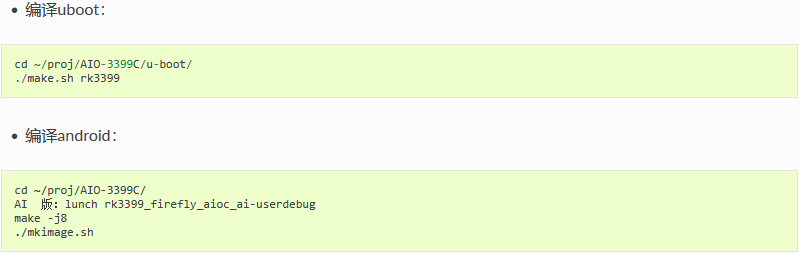

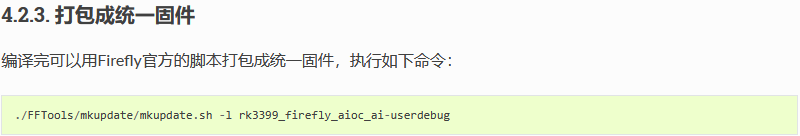

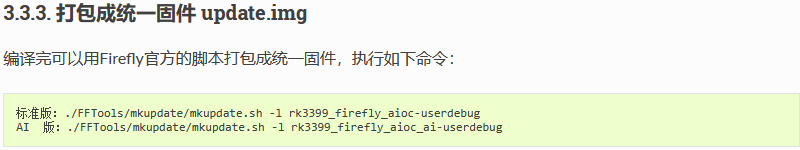

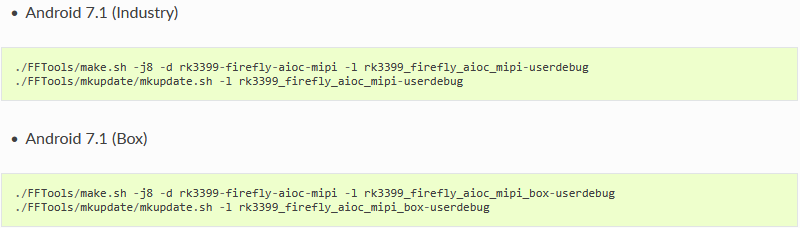

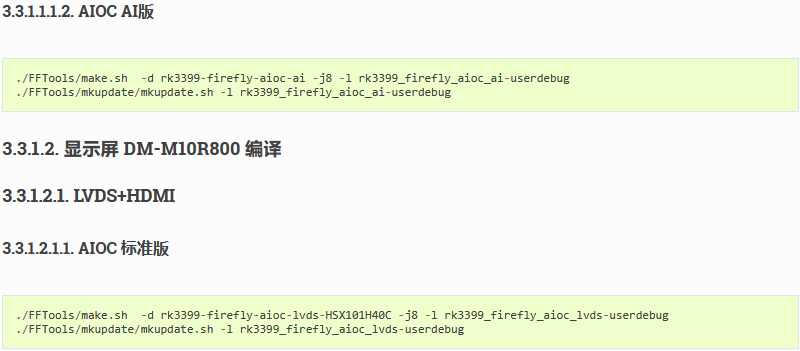

根据不同的-l XXX-userdebug参数，打包生成统一固件会存放在不同目录下（rockdev/Image-XXX/）： product名XXX_XXX_日期XXX.img

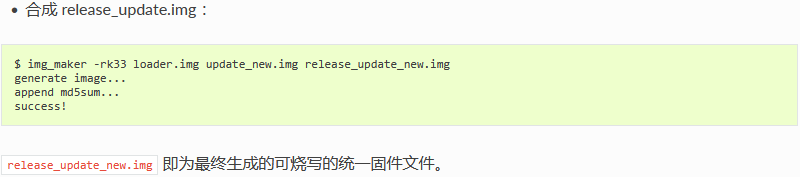

在 Windows 下打包统一固件 update.img 也很简单，将编译生成的文件拷贝到 AndroidTool 的 rockdevImage 目录中，然后运行 rockdev 目录下的 mkupdate.bat 批处理文件即可创建 update.img 并存放到 rockdevImage 目录里。

3.4. 烧写分区映像

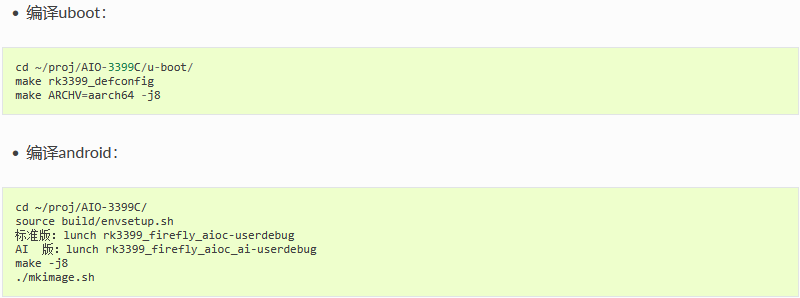

编译的时候执行 ./mkimage.sh 会重新打包 boot.img 和 system.img, 并将其它相关的映像文件拷贝到目录 rockdev/Image-rk3399_firefly/ 中。以下列出一般固件用到的映像文件：

  • boot.img ：Android 的初始文件映像，负责初始化并加载 system 分区。

  • kernel.img ：内核映像。

  • misc.img ：misc 分区映像，负责启动模式切换和急救模式的参数传递。

  • parameter.txt ：emmc的分区信息

  • recovery.img ：急救模式映像。

  • resource.img ：资源映像，内含开机图片和内核的设备树信息。

  • system.img ：Android 的 system 分区映像，ext4 文件系统格式。

  • trust.img ：休眠唤醒相关的文件

  • rk3399_loader_v1.08.106.bin ：Loader文件

  • uboot.img ：uboot文件

请参照 《升级固件》 一文来烧写分区映像文件。

如果使用的是 Windows 系统，将上述映像文件拷贝到 AndroidTool （Windows 下的固件升级工具）的 rockdevImage 目录中，之后参照升级文档烧写分区映像即可，这样的好处是使用默认配置即可，不用修改文件的路径。
update.img 方便固件的发布，供终端用户升级系统使用。一般开发时使用分区映像比较方便。

注意：
使用升级工具进行industry版固件升级时，如果原有烧录的是tvbox版固件，需要先短路emmc或进行flash擦除。且注意使用相适配升级工具
请参照 烧写须知

4. 编译 Android10.0 固件

4.1. 下载 Android SDK

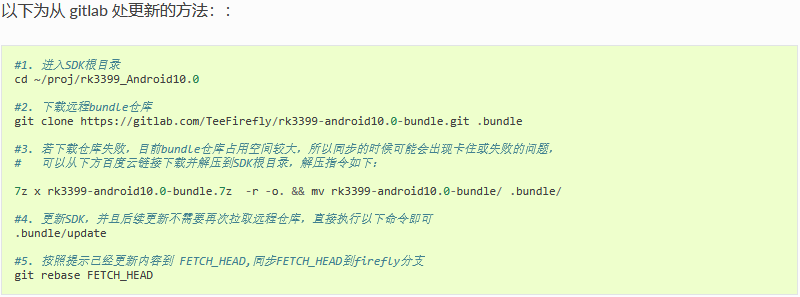

由于 SDK 较大，可以去下载页面选择云盘下载 Firefly-RK3399_Android10.0_git_20211222.7z：

下载链接

注：源码与bundle压缩包均存放在云盘中

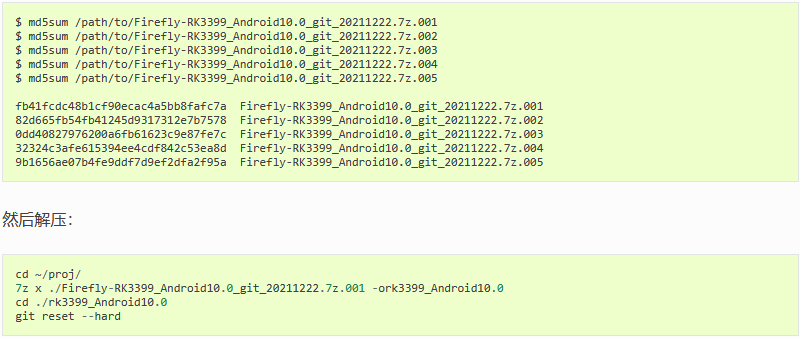

下载完成后，在解压前先校验下 MD5 码：

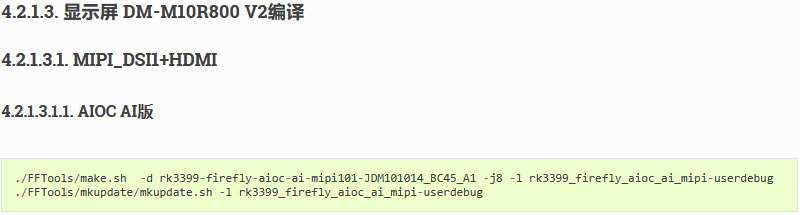

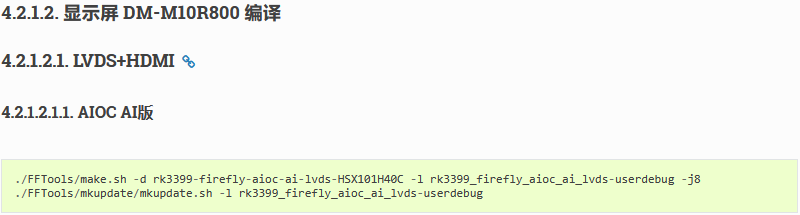

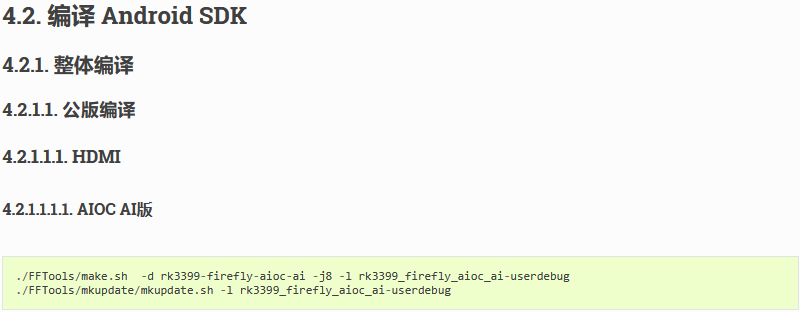

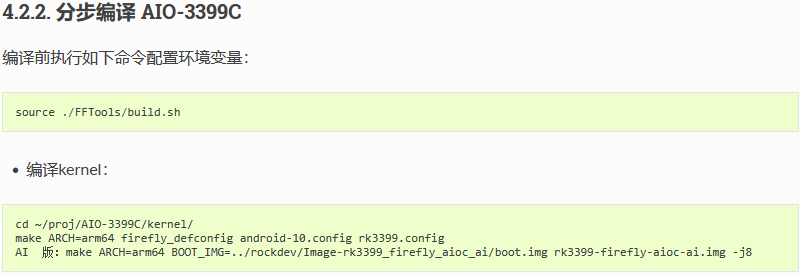

根据不同的-l XXX-userdebug参数，打包生成统一固件会存放在不同目录下（rockdev/Image-XXX/）： product名XXX_XXX_日期XXX.img

在 Windows 下打包统一固件 update.img 也很简单，将编译生成的文件拷贝到 AndroidTool 的 rockdevImage 目录中，然后运行 rockdev 目录下的 mkupdate.bat 批处理文件即可创建 update.img 并存放到 rockdevImage 目录里。

4.3. 其他编译说明

4.3.1. Android10.0不能直接烧写kernel.img和resource.img

Android10.0的kernel.img和resource.img包含在boot.img中，更新编译kernel后需要在android根目 录下执行./mkimage.sh重新打包boot.img。打包后烧写rockdev下面的boot.img，可以使用如下方法单 独编译kernel。

4.3.1.1. 单独编译kernel生成boot.img

编译的原理：在kernel目录下将编译生成的 kernel.img 和 resource.img 替换到旧的 boot.img 中， 所以编译的时候需要用 BOOT_IMG=xxx 参数指定boot.img的路径，命令如下：

编译后可以直接烧写kernel目录下的boot.img到机器的boot位置。

4.4. 分区镜像

  • boot.img 包含ramdis、kernel、dtb

  • dtbo.img Device Tree Overlays

  • kernel.img includekernel，目前无法单独烧写，需要打包到boot.img内烧写

  • MiniLoaderAll.bin 包含一级loader

  • misc.img 包含recovery-wipe开机标识信息，烧写后会进行recovery

  • odm.img 包含android odm，包含在super.img分区内,单独烧写需要用fastboot烧写

  • parameter.txt 包含分区信息

  • pcba_small_misc.img 包含pcba开机标识信息，烧写后会进入简易版pcba模式

  • pcba_whole_misc.img 包含pcba开机标识信息，烧写后会进入完整版pcba模式

  • recovery.img 包含recovery-ramdis、kernel、dtb

  • resource.img 包含dtb，kernel和uboot阶段的log及uboot充电logo，目前无法单独烧写，需要打包到boot.img内烧写

  • super.img 包含odm、vendor、system分区内容

  • system.img 包含android system，包含在super.img分区内,单独烧写需要同fastboot烧写

  • trust.img 包含BL31、BL32

  • uboot.img 包含uboot固件

  • vbmeta.img 包含avb校验信息，用于AVB校验

  • vendor.img 包含android vendor，包含在super.img分区内,单独烧写需要同fastboot烧写

  • update.img 包含以上需要烧写的img文件，可以用于工具直接烧写整个固件包

4.5. 烧写固件

参考：《升级固件》

5. 定制 Android 固件

5.1. 前言

注意： 以下内容仅适用于 Android8.1 及以下版本。

定制 Android 固件，有两种方法：

  • 改源码，然后编译生成固件。

  • 在现有固件的基础上进行裁剪。

前一种方法，可以从各个层面去定制 Android，自由度大，但对编译环境和技术要求比较高，参见《编译 Android 固件》一文。 现在介绍后一种方法，分为解包、定制和打包三个阶段。主机操作系统为 Linux，采用的工具为开源软件。

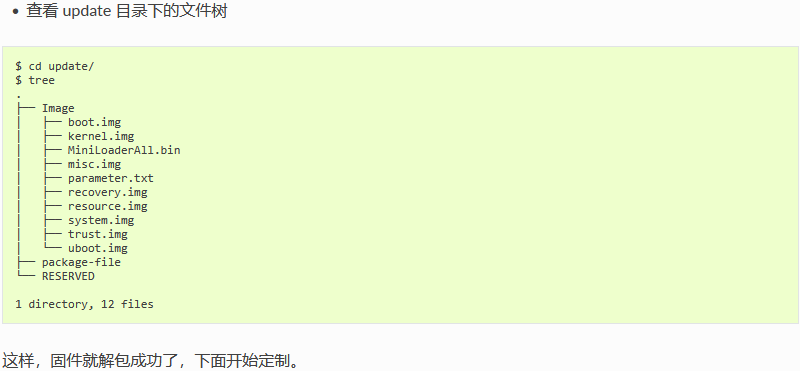

5.2. 固件格式

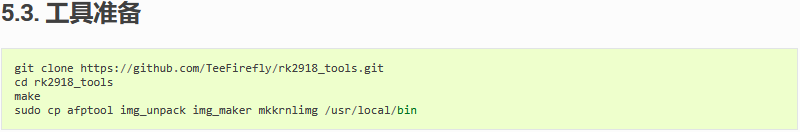

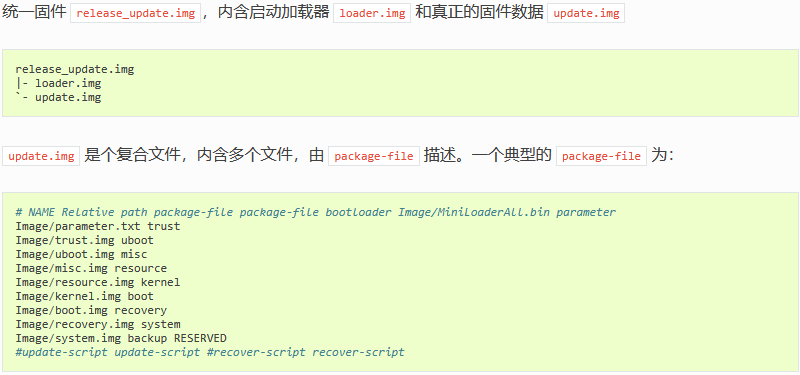

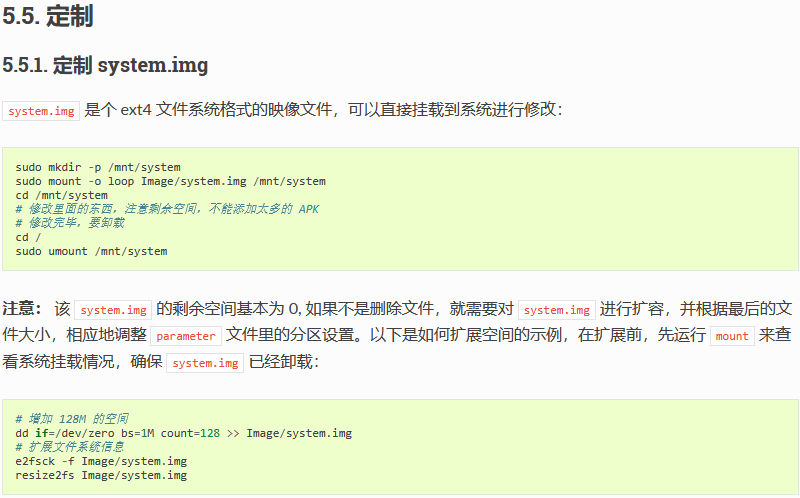

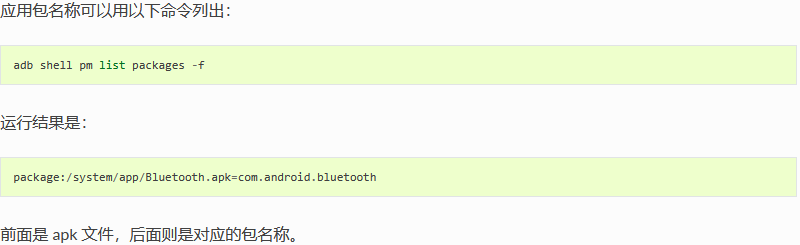

5.5.2. 打包

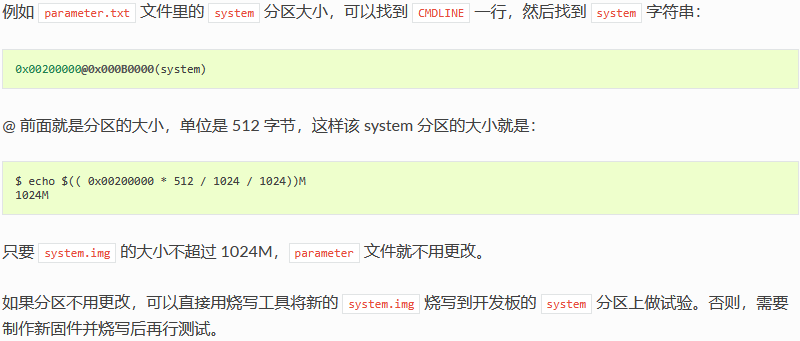

首先要检查一下 system.img 的大小，对照 parameter 文件的分区情况(可参考文档 Parameter 文件格式，作必要的大小调整。

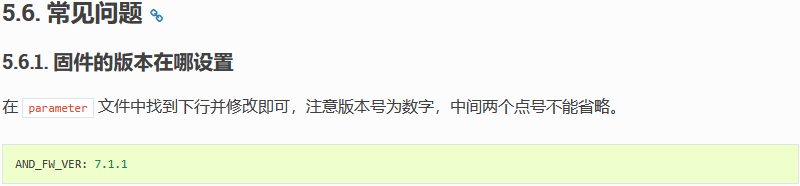

其他

U-Boot 使用

前言

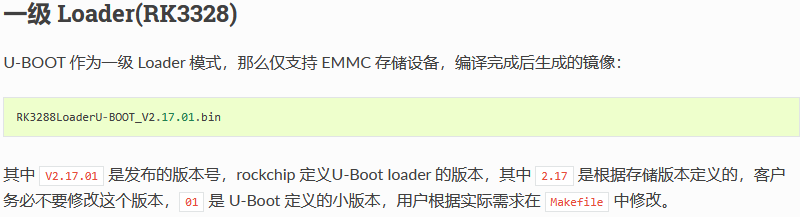

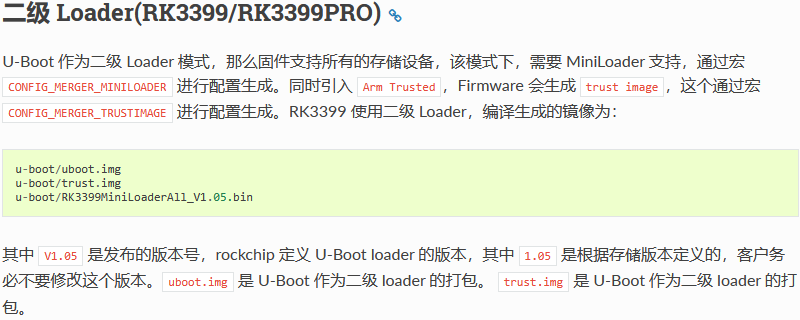

烧录

打开烧录工具，板子接好 USB OTG 线，接通电源时按住 Recovery 键，使开发板进入 U-Boot 的下载模式，在烧录工具中选择编译好的 Loader 文件，点击执行即可，如下图：

_images/uboot_download.jpg

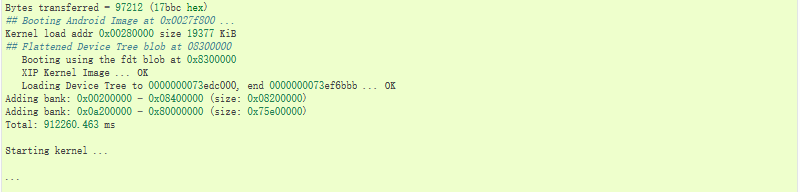

NPU 使用

AIO-3399C(AI) 内置 GTI 2801S NPU 模块。

注意：要使用 NPU 功能请选购贴了 SPR2801S 芯片的 AIO-3399C(AI) 硬件版本

使用方法

AI 模块使用方法请参考 NCC S1 相关文档。

注意：AI 模块设备节点为 /dev/sgX，通常为 /dev/sg0。

驱动开发

ADC 使用

简介

AIO-3399C 开发板上的 AD 接口有两种，分别为：温度传感器 (Temperature Sensor)、逐次逼近ADC (Successive Approximation Register)。其中：

  • TS-ADC(Temperature Sensor)：支持两通道，时钟频率必须低于800KHZ

  • SAR-ADC(Successive Approximation Register)：支持六通道单端10位的SAR-ADC，时钟频率必须小于13MHZ。

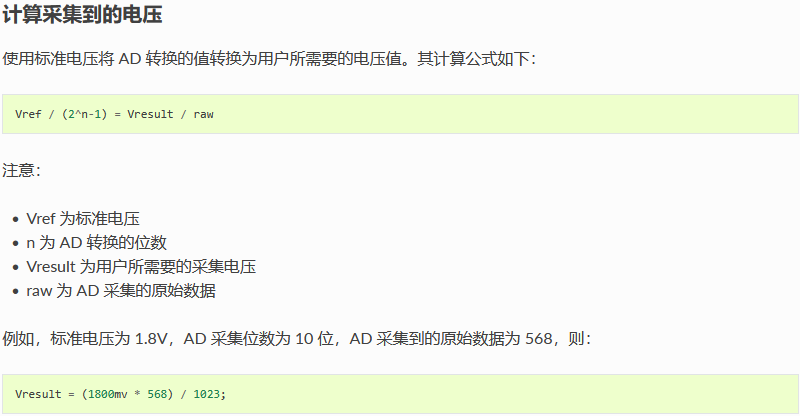

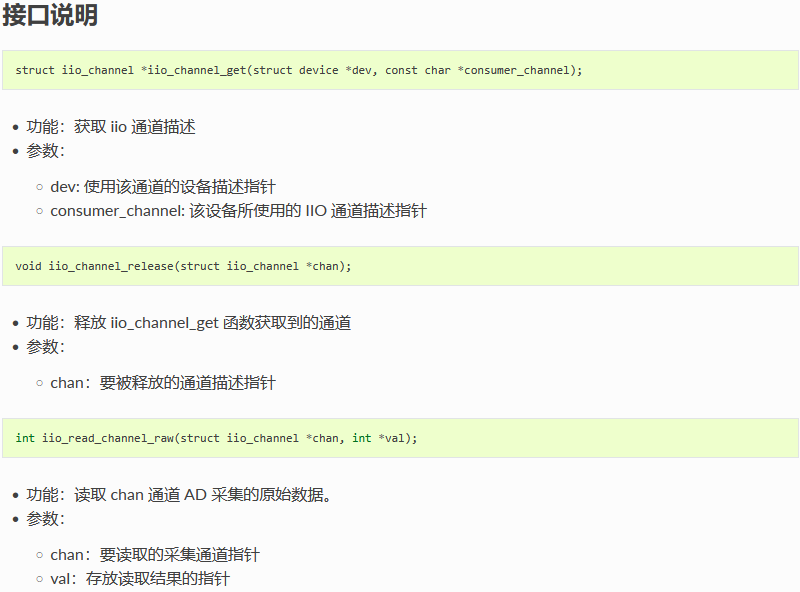

内核采用工业 I/O 子系统来控制 ADC，该子系统主要为 AD 转换或者 DA 转换的传感器设计。 下面以 SAR-ADC 为例子，介绍 ADC 的基本配置方法。

DTS配置

配置DTS节点

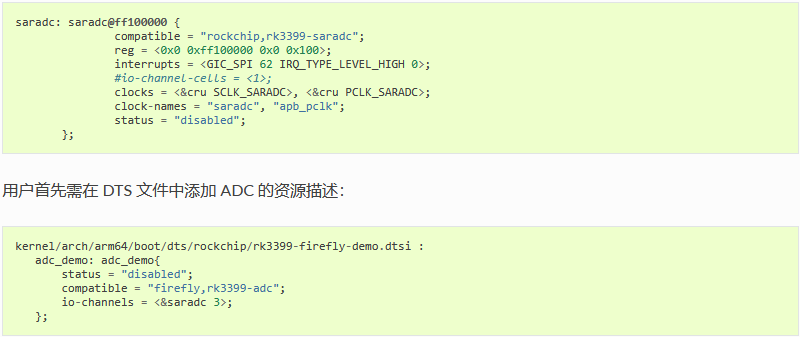

AIO-3399C SAR-ADC 的 DTS 节点在 kernel/arch/arm64/boot/dts/rockchip/rk3399.dtsi 文件中定义，如下所示：

这里申请的是 SARADC 通道3，在 AIO-3399C 中是不提供给客户外部使用的，而且也没有风扇接口，这里只是提供一个参考，客户可自行参考这个例子运用 SARADC 通道 0 去做自己的一些开发。

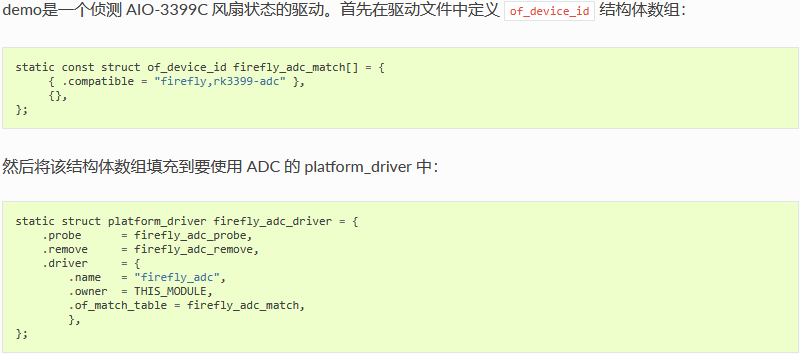

在驱动文件中匹配 DTS 节点

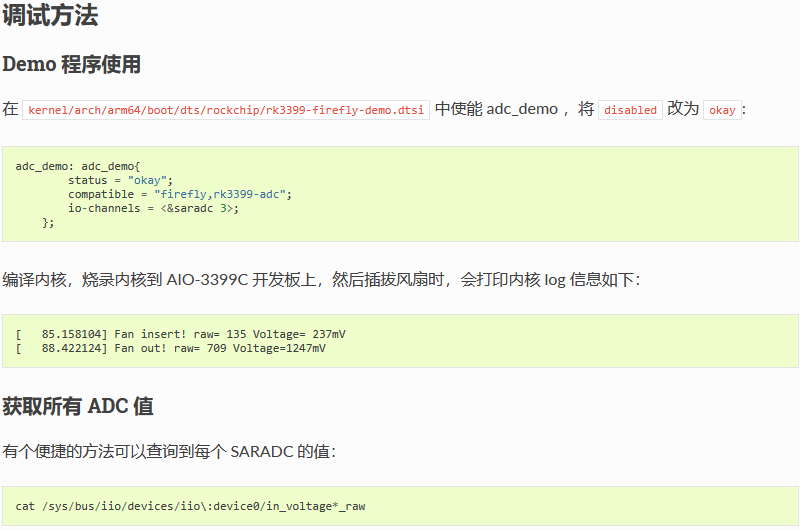

用户驱动可参考 Firefly adc demo:

Android7.1 Industry 与 Android10.0 路径为 kernel/drivers/iio/adc/adc-firefly-demo.c

Android8.1 box 与 Android7.1 box 路径为 kernel/drivers/adc/adc-firefly-demo.c

FAQs

为何按上面的步骤申请 SARADC，会出现申请报错的情况？

驱动需要获取ADC通道来使用时，需要对驱动的加载时间进行控制，必须要在saradc初始化之后。saradc是使用module_platform_driver()进行平台设备驱动注册，最终调用的是module_init()。所以用户的驱动加载函数只需使用比module_init()优先级低的，例如：late_initcall()，就能保证驱动的加载的时间比saradc初始化时间晚，可避免出错。

GPIO 使用

简介

GPIO, 全称 General-Purpose Input/Output（通用输入输出），是一种软件运行期间能够动态配置和控制的通用引脚。 RK3399 有 5 组 GPIO bank：GPIO0~GPIO4，每组又以 A0~A7, B0~B7, C0~C7, D0~D7 作为编号区分。所有的 GPIO 在上电后的初始状态都是输入模式，可以通过软件设为上拉或下拉，也可以设置为中断脚，驱动强度都是可编程的。 每个 GPIO 口除了通用输入输出功能外，还可能有其它复用功能，例如 GPIO2_A2，可以利用成以下功能：

  • GPIO2_A2

  • GIF_D2

每个 GPIO 口的驱动电流、上下拉和重置后的初始状态都不尽相同，详细情况请参考《RK3399 规格书》中的 “Chapter 10 GPIO” 一章。 RK3399 的 GPIO 驱动是在以下 pinctrl 文件中实现的：

其核心是填充 GPIO bank 的方法和参数，并调用 gpiochip_add 注册到内核中。

AIO-3399C 开发板为方便用户开发使用，引出了一排通用的 GPIO 口，其对应引脚如下图：

_images/gpio_general.jpg

本文以 TP_RST(GPIO0_B4) 和 LCD_RST(GPIO4_D5) 这两个通用 GPIO 口为例写了一份简单操作 GPIO 口的驱动，在 SDK 的路径为：

以下就以该驱动为例介绍 GPIO 的操作。

输入输出

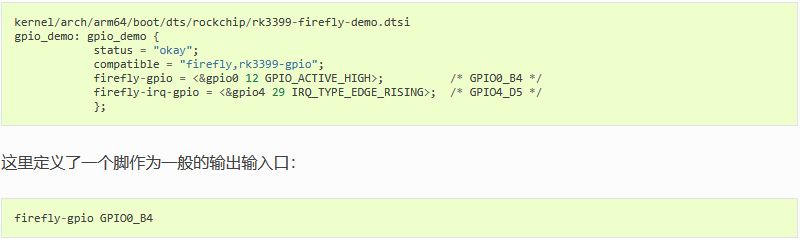

首先在 DTS 文件中增加驱动的资源描述：

AIO-3399C 的 dts 对引脚的描述与 Firefly-RK3288 有所区别，GPIO0_B4 被描述为：<&gpio0 12 GPIO_ACTIVE_HIGH>，这里的 12 来源于：8 4=12，其中 8 是因为 GPIO0_B4 是属于 GPIO0 的 B 组，如果是 A 组的话则为 0，如果是 C 组则为 16，如果是 D 组则为 24，以此递推，而 4 是因为 B4 后面的 4。

中断

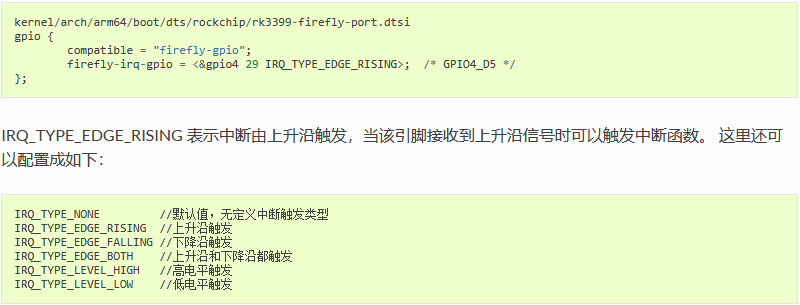

在 Firefly 的例子程序中还包含了一个中断引脚，GPIO 口的中断使用与 GPIO 的输入输出类似，首先在 DTS 文件中增加驱动的资源描述：

复用

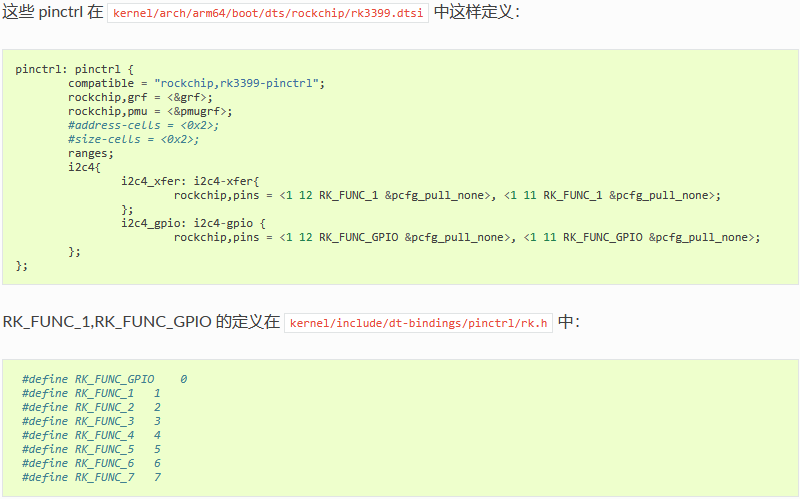

如何定义 GPIO 有哪些功能可以复用，在运行时又如何切换功能呢？以 I2C4 为例作简单的介绍。

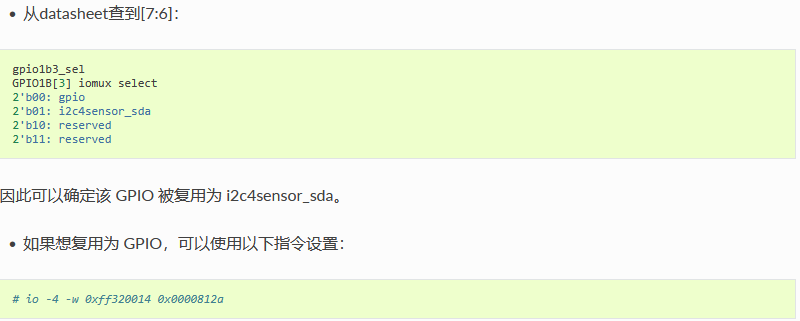

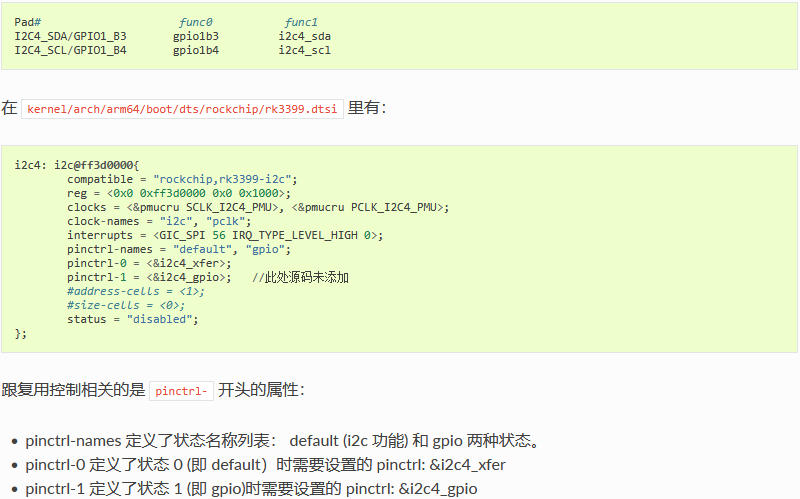

查规格表可知，I2C4_SDA 与 I2C4_SCL 的功能定义如下：

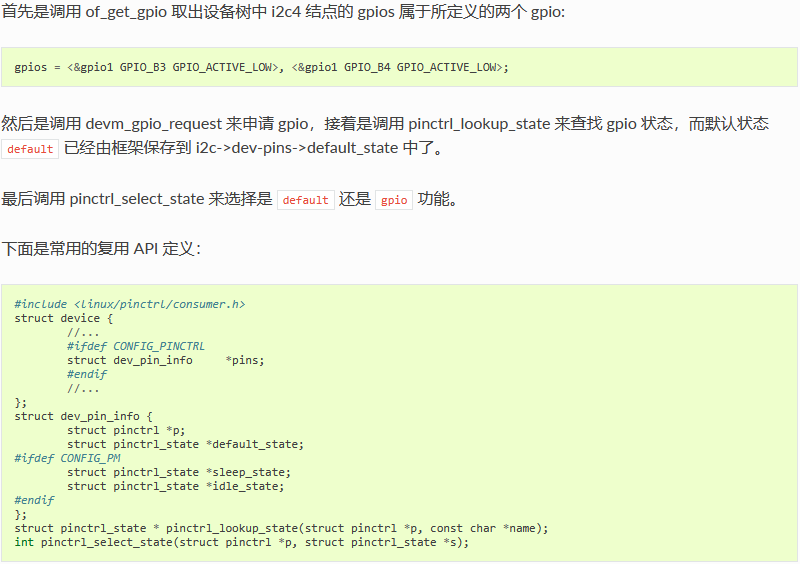

IO-Domain

在复杂的片上系统（SOC）中，设计者一般会将系统的供电分为多个独立的 block，这称作电源域（Power Domain），这样做有很多好处，例如：

  • 在 IO-Domain 的 DTS 节点统一配置电压域，不需要每个驱动都去配置一次，便于管理；

  • 依照的是 Upstream 的做法，以后如果需要 Upstream 比较方便；

  • IO-Domain 的驱动支持运行过程中动态调整电压域，例如 PMIC 的某个 Regulator 可以 1.8v 和 3.3v 的动态切换，一旦 Regulator 电压发生改变，会通知 IO-Domain 驱动去重新设置电压域。

AIO-3399C 原理图上的 Power Domain Map 表以及配置如下表所示：

_images/gpio_power_domain.jpg

通过 RK3399 SDK 的原理图可以看到 bt656-supply 的电压域连接的是 vcc18_dvp, vcc_io 是从 PMIC RK808 的 VLDO1 出来的；

在 DTS 里面可以找到 vcc1v8_dvp， 将 bt656-supply = <&vcc18_dvp>。

其他路的配置也类似，需要注意的是如果这里是其他 PMIC，所用的 Regulator 也不一样,具体以实际电路情况为标准。

调试方法

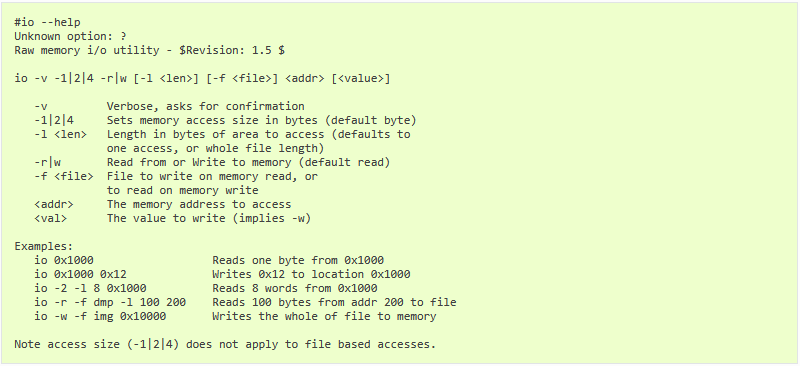

IO指令

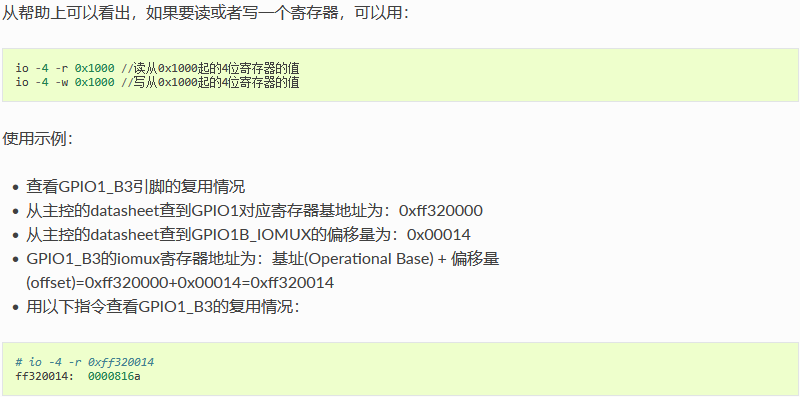

GPIO 调试有一个很好用的工具，那就是 IO 指令，AIO-3399C 的 Android 系统默认已经内置了 IO 指令，使用 IO 指令可以实时读取或写入每个 IO 口的状态，这里简单介绍 IO 指令的使用。首先查看 IO 指令的帮助：

FAQs

Q1: 如何将 PIN 的 MUX 值切换为一般的 GPIO？

A1: 当使用 GPIO request 时候，会将该 PIN 的 MUX 值强制切换为 GPIO，所以使用该 PIN 脚为 GPIO 功能的时候确保该 PIN 脚没有被其他模块所使用。

Q2: 为什么我用 IO 指令读出来的值都是 0x00000000？

A2: 如果用 IO 命令读某个 GPIO 的寄存器，读出来的值异常,如 0x00000000 或 0xffffffff 等，请确认该 GPIO 的 CLK 是不是被关了，GPIO 的 CLK 是由 CRU 控制，可以通过读取 datasheet 下面 CRU_CLKGATE_CON* 寄存器来查到 CLK 是否开启，如果没有开启可以用 io 命令设置对应的寄存器，从而打开对应的 CLK，打开 CLK 之后应该就可以读到正确的寄存器值了。

Q3: 测量到 PIN 脚的电压不对应该怎么查？

A3: 测量该 PIN 脚的电压不对时，如果排除了外部因素，可以确认下该 PIN 所在的 IO 电压源是否正确，以及 IO-Domain 配置是否正确。

Q4: gpio_set_value() 与 gpio_direction_output() 有什么区别？

A4: 如果使用该 GPIO 时，不会动态的切换输入输出，建议在开始时就设置好 GPIO 输出方向，后面拉高拉低时使用 gpio_set_value() 接口，而不建议使用 gpio_direction_output(), 因为 gpio_direction_output 接口里面有 mutex 锁，对中断上下文调用会有错误异常，且相比 gpio_set_value，gpio_direction_output 所做事情更多，浪费。

I2C 使用

简介

AIO-3399C 开发板上有 9 个片上 I2C 控制器，各个 I2C 的使用情况如下表：

_images/i2c_list.jpg

本文主要描述如何在该开发板上配置 I2C。

配置 I2C 可分为两大步骤：

  • 定义和注册 I2C 设备

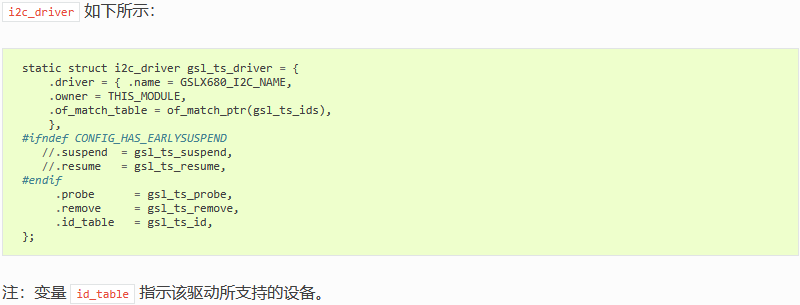

  • 定义和注册 I2C 驱动

下面以配置 GSL3680 为例。

定义和注册 I2C 设备

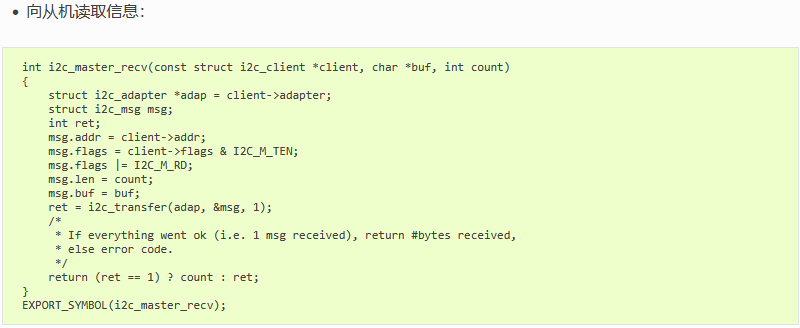

FAQs

Q1: 通信失败，出现这种 log: “timeout, ipd: 0x00, state: 1” 该如何调试？

A1: 请检查硬件上拉是否给电。

Q2: 调用 i2c_transfer 返回值为 -6？

A2: 返回值为 -6 表示为 NACK 错误，即对方设备无应答响应，这种情况一般为外设的问题，常见的有以下几种情况：

  • I2C 地址错误，解决方法是测量 I2C 波形，确认是否 I2C 设备地址错误；

  • I2C slave 设备不处于正常工作状态，比如未给电，错误的上电时序等；

  • 时序不符合 I2C slave 设备所要求也会产生 Nack 信号。

Q3: 当外设对于读时序要求中间是 stop 信号不是 repeat start 信号的时候，该如何处理？

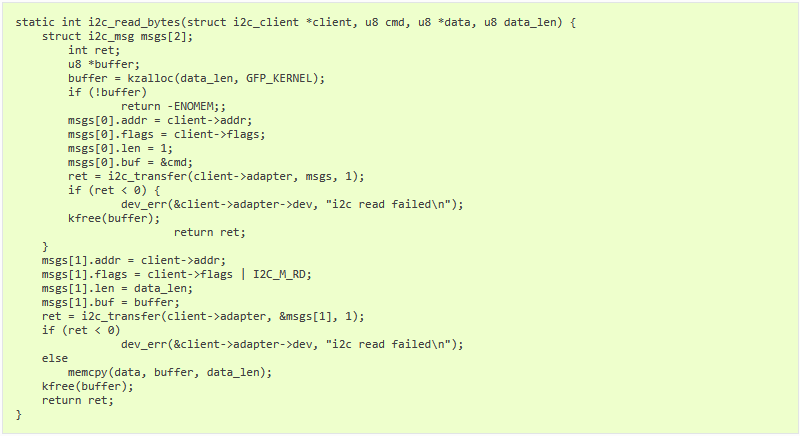

A3: 这时需要调用两次 i2c_transfer, I2C read 拆分成两次，修改如下：

IR 使用

红外遥控配置

AIO-3399C 开发板上使用红外收发传感器 IR (耳机接口和 recovery 之间)实现遥控功能，在 IR 接口处接上红外接收器。本文主要描述在开发板上如何配置红外遥控器。

其配置步骤可分为两个部分：

  • 修改内核驱动：内核空间修改，Linux 和 Android 都要修改这部分的内容。

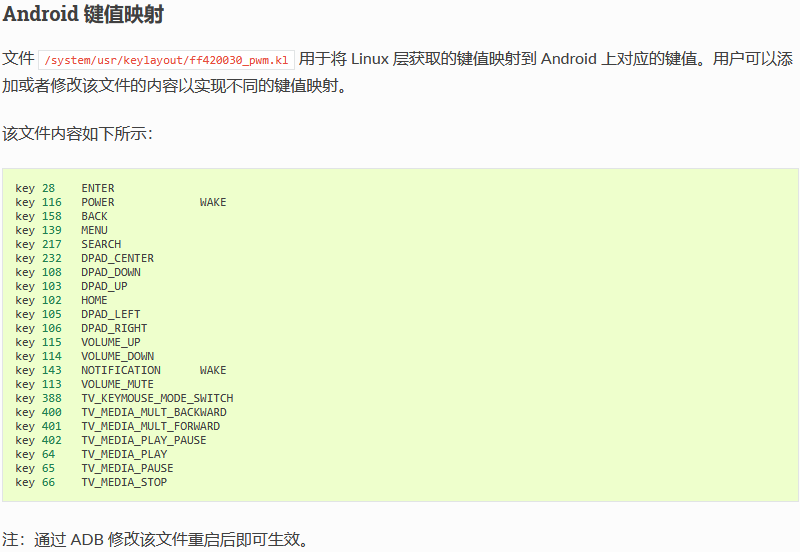

  • 修改键值映射：用户空间修改（仅限 Android 系统）。

内核驱动

在 Linux 内核中，IR 驱动仅支持 NEC 编码格式。以下是在内核中配置红外遥控的方法。

所涉及到的文件：

注：第一列为键值，第二列为要响应的按键码。

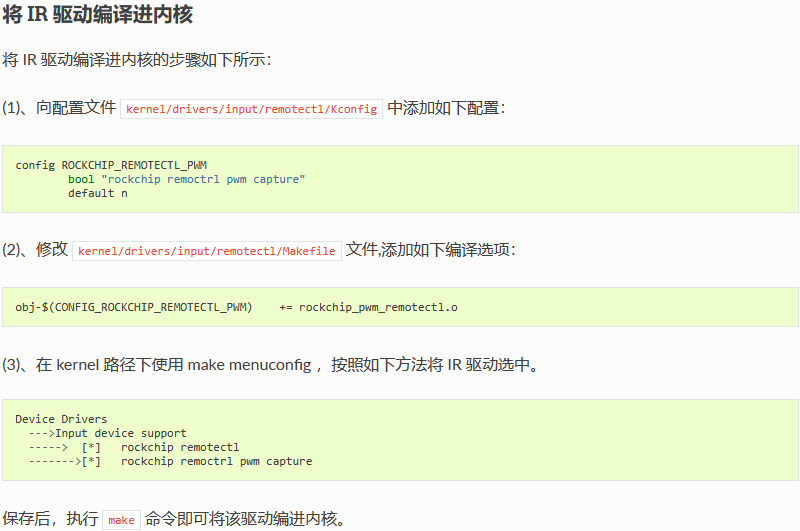

如何获取用户码和IR 键值

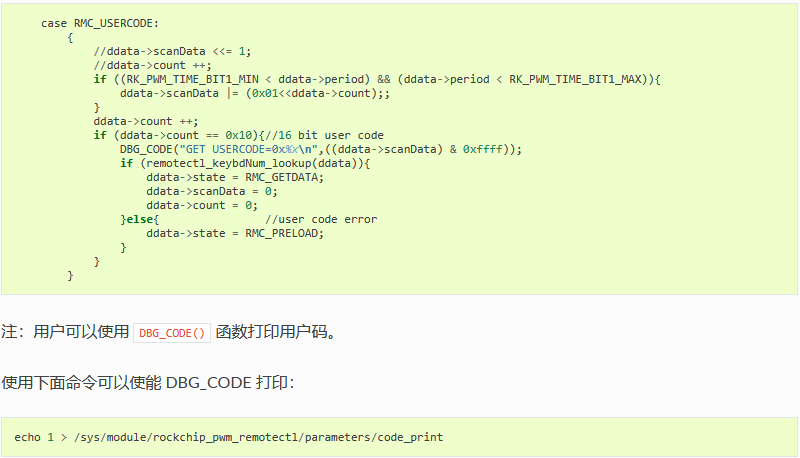

在 remotectl_do_something 函数中获取用户码和键值：

IR 使用

如下图是通过按红外遥控器按钮，所产生的波形，主要由 head, Control, information, signed free 这四部分组成，具体可以参考 RC6 Protocol。

_images/ir.jpg

LCD使用

简介

AIO-3399C开发板默认外置支持了两个LCD屏接口，一个是LVDS，一个是EDP，接口对应板子上的位置如下图：

_images/lcd_interface.jpg

另外板子也支持MIPI屏幕，但需要注意的是MIPI和LVDS是复用的，使用MIPI之后不能使用LVDS。需要客户自行焊接MIPI接口，如下图，还需要拆除红框内3排电阻拆掉: _images/lcd_mipi.jpg

LVDS屏

DTS配置

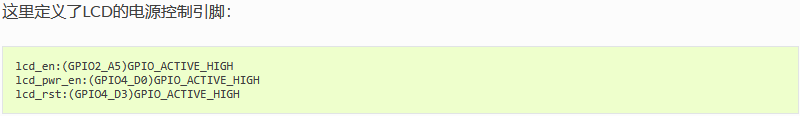

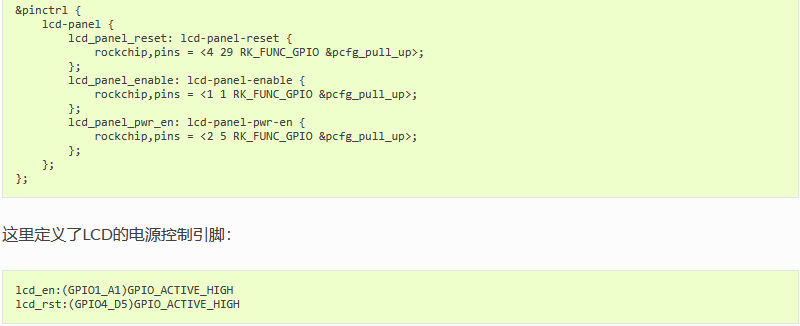

引脚配置

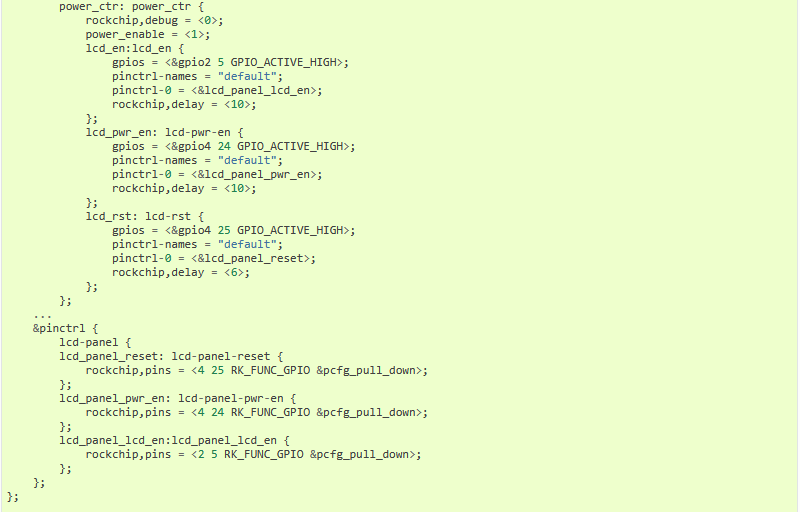

AIO-3399C的SDK有LVDS DSI的DTS文件：kernel/arch/arm64/boot/dts/rockchip/rk3399-firefly-aioc-lvds.dts，从该文件中我们可以看到以下语句：

都是高电平有效，具体的引脚配置请参考《GPIO》一节。

配置LVDS背光

AIO-3399C开发板外置了一个背光接口用来控制屏幕背光，如下图所示：

_images/lcd_back_light.jpg

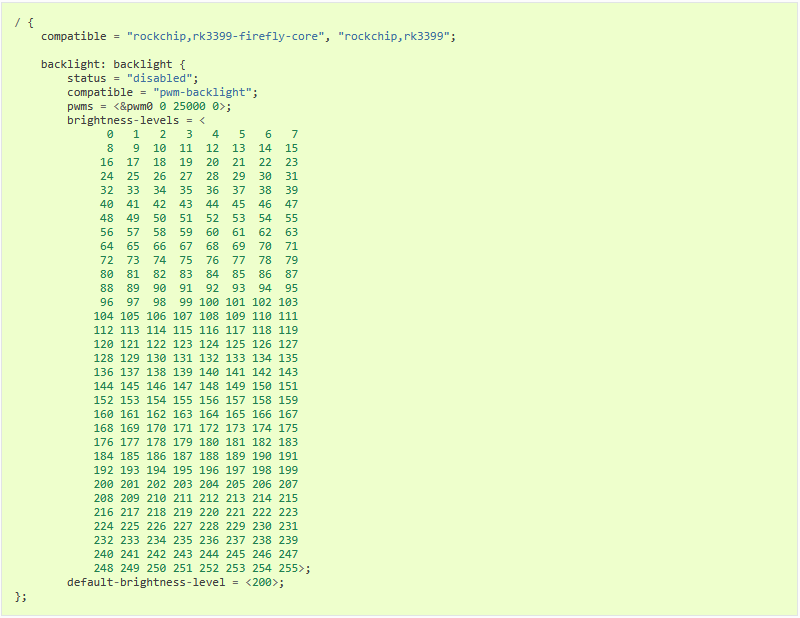

在DTS文件：kernel/arch/arm64/boot/dts/rockchip/rk3399-firefly-core.dtsi中配置了背光信息，如下：

pwms属性：配置PWM，范例里面默认使用pwm0，25000ns是周期(40 KHz)。LVDS需要加背光电源控制脚，在kernel/arch/arm64/boot/dts/rockchip/rk3399-firefly-aio-lvds.dts中可以看到以下语句：

因此使用时需修改DTS文件。

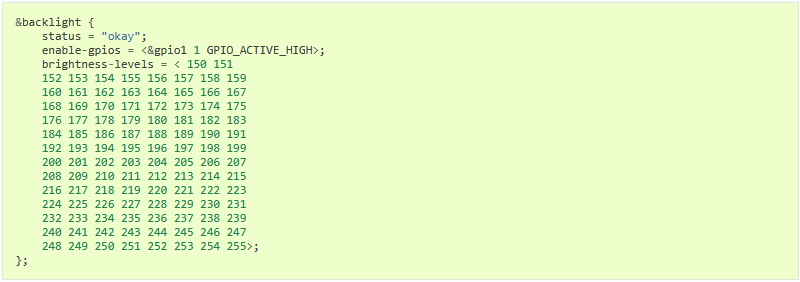

brightness-levels属性：配置背光亮度数组，最大值为255，配置暗区和亮区，并把亮区数组做255的比例调节。比如范例中暗区是255-221，亮区是220-0。 default-brightness-level属性：开机时默认背光亮度，范围为0-255。 具体请参考kernel中的说明文档：kernel/Documentation/devicetree/bindings/leds/backlight/pwm-backlight.txt

配置LVDS显示时序

与EDP屏不同，LVDS屏的 Timing 写在DTS文件中，在kernel/arch/arm64/boot/dts/rockchip/rk3399-firefly-aioc-lvds.dts中可以看到以下语句：

时序属性参考下图：

_images/lcd_sequence.jpg

LVDS Init Code

lvds屏上完电后需要发送初始化指令才能使之工作。初始化指令需要以下工具文档生成，下载TC358764_5_774_5XBG_DSI-LVDS_Tv11p_nm_1280x800.xls

如何配置LVDS panel-init-sequence

以1280x800单lvds为例: 首先打开TC358764_5_774_5XBG_DSI-LVDS_Tv11p_nm_1280x800.xls

_images/page.png 选择页面”Timing Parameters_SYNC_EVENT”，按照LVDS屏的时序填入LVDS timing黄色单元,一般只需填入以下单元即可。

  • HPW / HBPR / HDISPR / HFPR 分别对应 hsync-len / hback-porch / hactive / hfront-porch

  • VPW / VBPR / VDISPR / VFPR 分别对应 vhsync-len / vback-porch / vactive / vfront-porch

LVDS timing填入完成后还需配置常规参数

_images/parameter.png

  • 1.根据LVDS屏规格书确认LVDS Link和LVDS output format并选择屏的参数。

  • 2.计算LVDS clock(蓝色单元无法写入，需要黄色单元自动计算得出)，需要填入DSI Clock(HOST), Pixel Clock Source, Pixel Clock Divider。计算公式如下:DSI Clock/Pixel Clock Source/Pixel Clock Divider=LVDS Clock

填入上述黄色单元基本上完成配置，接下来选择页面”Source”即可看到转换后的Comment

_images/source.png

以上面为例”013C 00030005”，mipi command就应该是”29 02 06 3C 01 05 00 03 00”

  • 29 : packet ID

  • 02 : 2ms delay

  • 06 : 6 bytes

  • 3C 01 : address = 0x013C

  • 00 03 00 05 : data=0x05000300

将页面source所有地址写入数据，即可完成初始化指令panel-init-sequence。

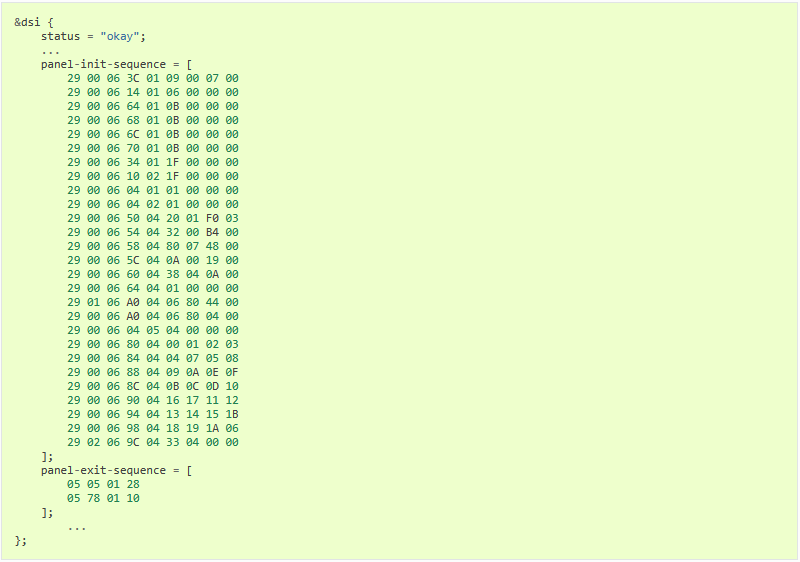

dts在kernel/arch/arm64/boot/dts/rockchip/rk3399-firefly-aioc-lvds.dts中可以看到lvds的初始化指令列表：

命令格式以及说明可参考以下附件： Rockchip DRM Panel Porting Guide.pdf

常见问题

1. 画面抖动闪屏

排查屏参数是否超出屏规格书限定周期，排查屏时钟大小。”Timing Parameters_SYNC_EVENT”所有参数变动必须和comment同步调整。

2. 颜色显示异常

尝试同步调整color mapping或者lvds timing。

NOTE: 页面”How to use”有详细步骤，其他参数说明可以参考文档”页面”菜单。

EDP屏

DTS配置

引脚配置

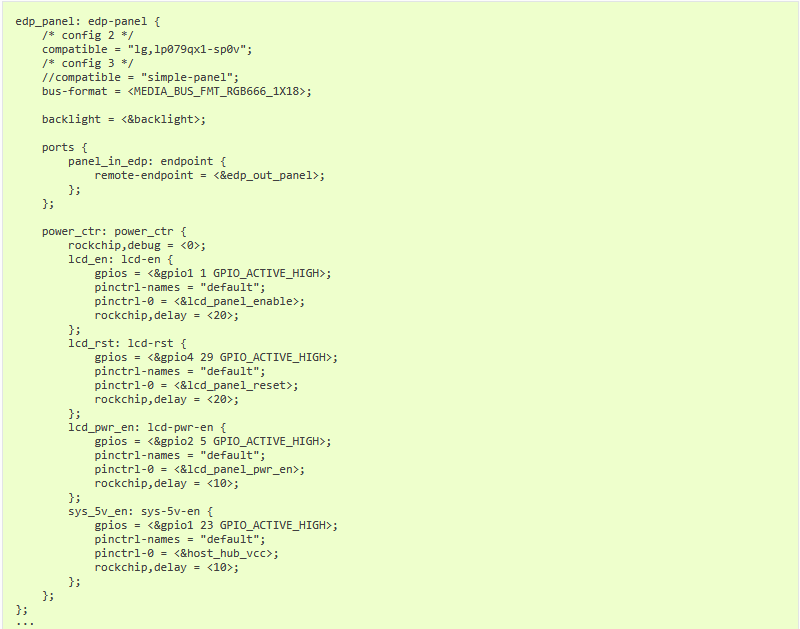

AIO-3399C的SDK有EDP DSI的DTS文件：kernel/arch/arm64/boot/dts/rockchip/rk3399-firefly-aioc-edp.dts，从该文件中我们可以看到以下语句：

都是高电平有效，具体的引脚配置请参考《GPIO》一节。

配置EDP背光

因为背光接口是公用的，所以可参考上述LVDS的配置方法。

配置EDP显示时序

kernel 把 Timing 写在 panel-simple.c 中， 直接以短字符串匹配 在drivers/gpu/drm/panel/panel-simple.c文件中有以下语句

MIPI屏

TX 配置

引脚配置

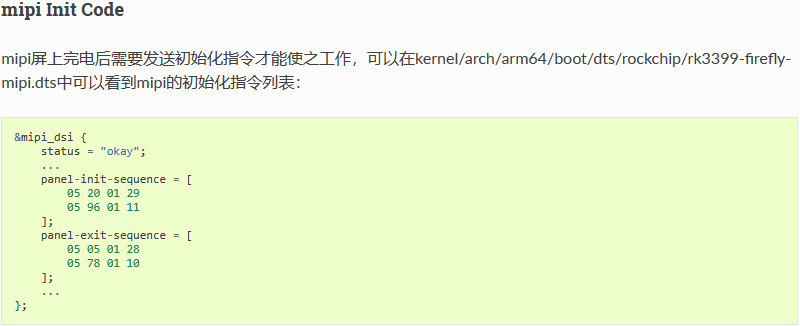

AIO-3399C的SDK有mipi DSI的DTS文件：kernel/arch/arm64/boot/dts/rockchip/rk3399-firefly-aioc-mipi.dts，从该文件中我们可以看到以下语句：

命令格式以及说明可参考以下附件： Rockchip DRM Panel Porting Guide.pdf

TX/RX配置

由于外置引脚的不同，AIO-3399C为TX，AIO-3399C(AI)则为TX/RX，具体参照原理图。所以DTS配置上也稍有差异,具体参照kernel/arch/arm64/boot/dts/rockchip/rk3399-firefly-aioc-ai-mipi.dts。

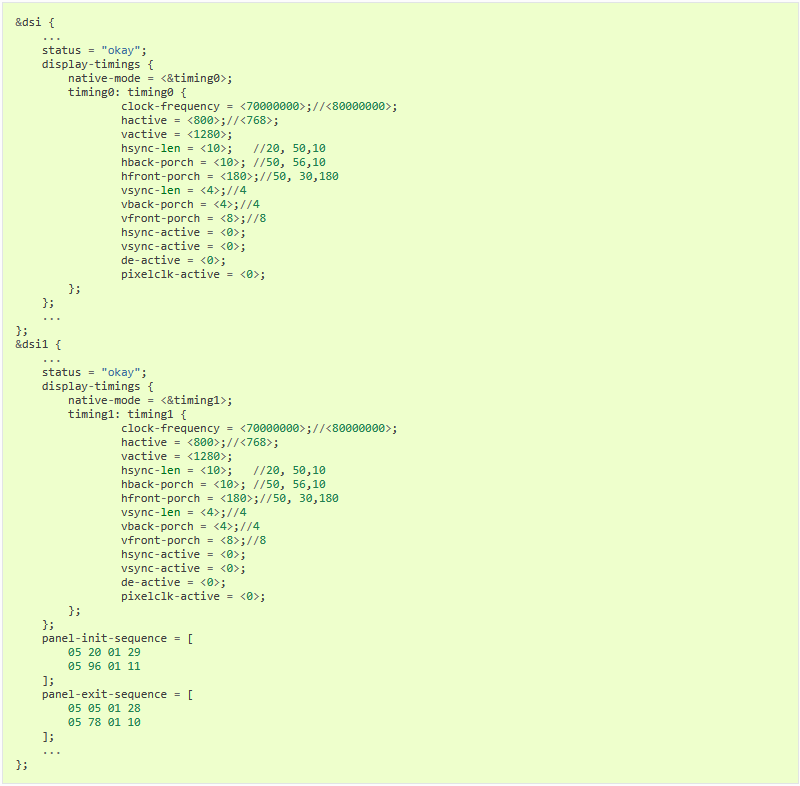

配置mipi显示时序

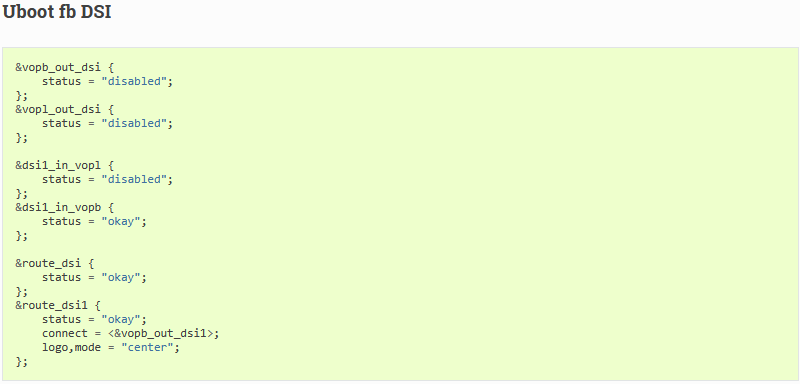

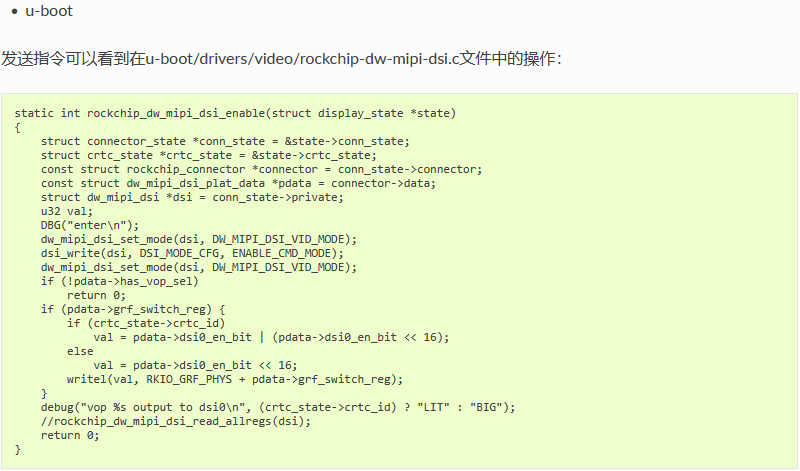

因为AIO-3399C(AI)中使用的接口为DSI1，现需要将DSI与DSI1的时序都配置后，才可以使用：

LED 使用

前言

AIO-3399C 开发板上有 2 个 LED 灯，如下表所示：

_images/led_pin.jpg

可通过使用 LED 设备子系统或者直接操作 GPIO 控制该 LED。

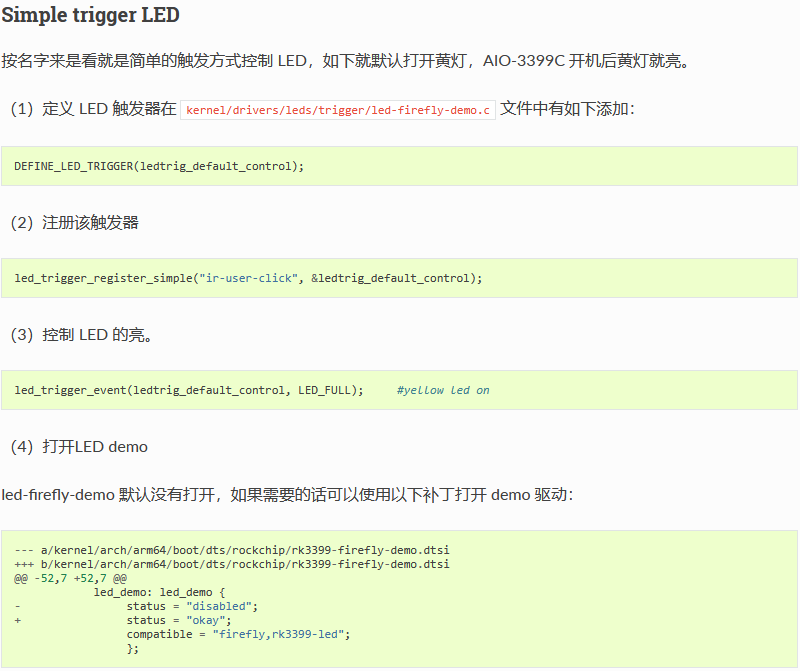

以设备的方式控制 LED

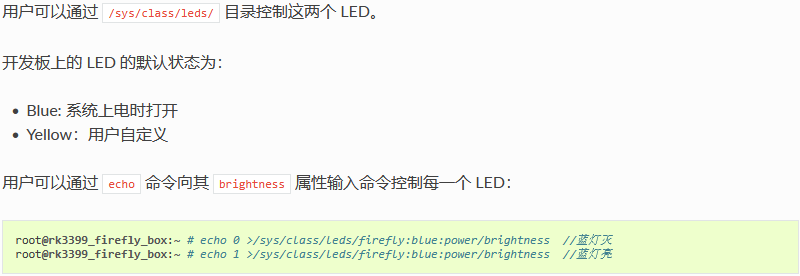

标准的 Linux 专门为 LED 设备定义了 LED 子系统。 在 AIO-3399C 开发板中的两个 LED 均以设备的形式被定义。

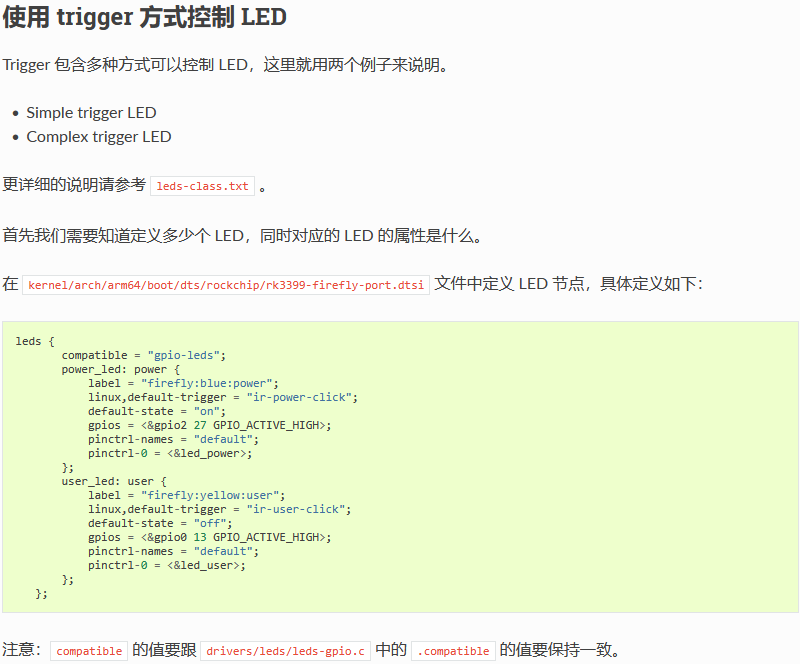

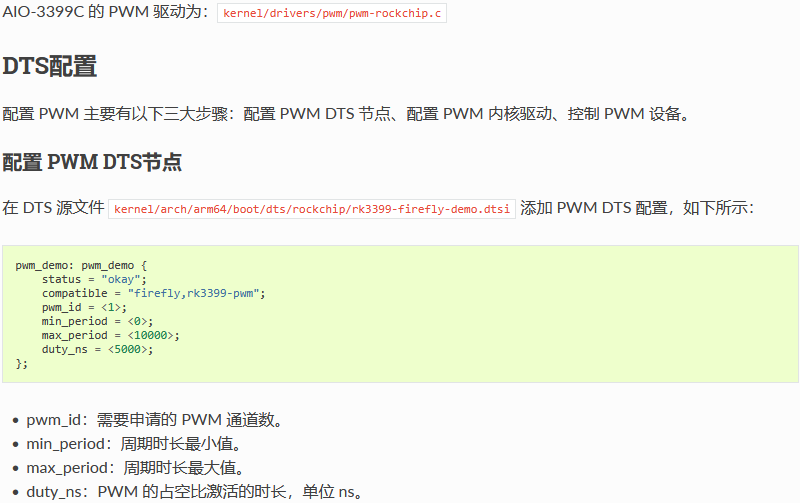

PWM 使用

前言

AIO-3399C 开发板上引出有 3 路 PWM 输出，分别为：

  • PWM0 屏背光

  • PWM2 VDDLOG 供电

  • PWM3 红外 IR

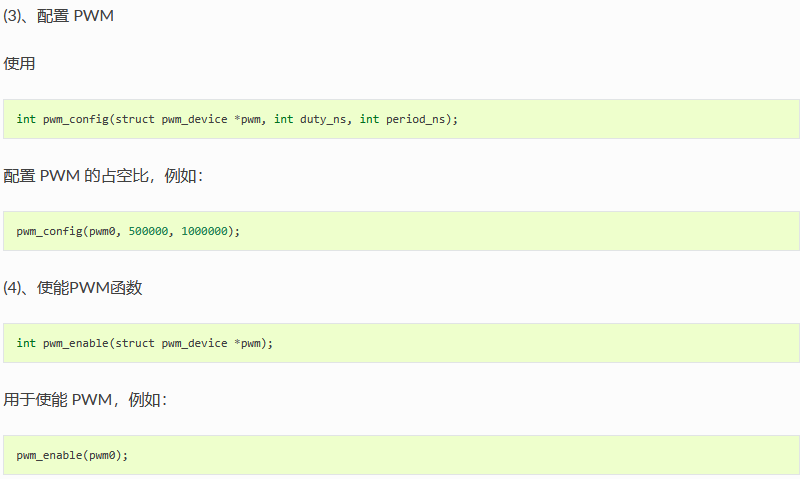

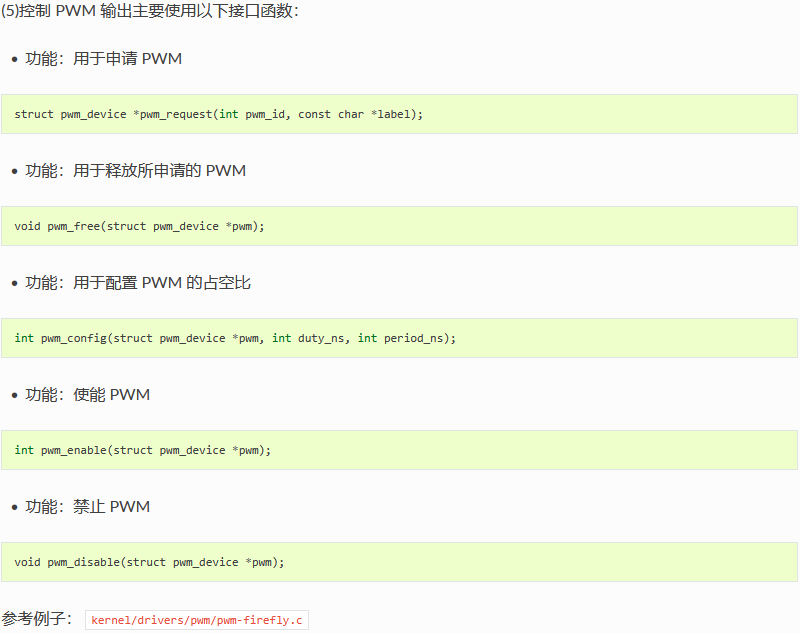

本章主要描述如何配置 PWM。

FAQs

PWM 无法注册成功：

  • dts 配置文件是否打开对应的 PWM。

  • PWM 所在的 IO 口是否被其他资源占用，可以根据报错的返回值去查看原因。

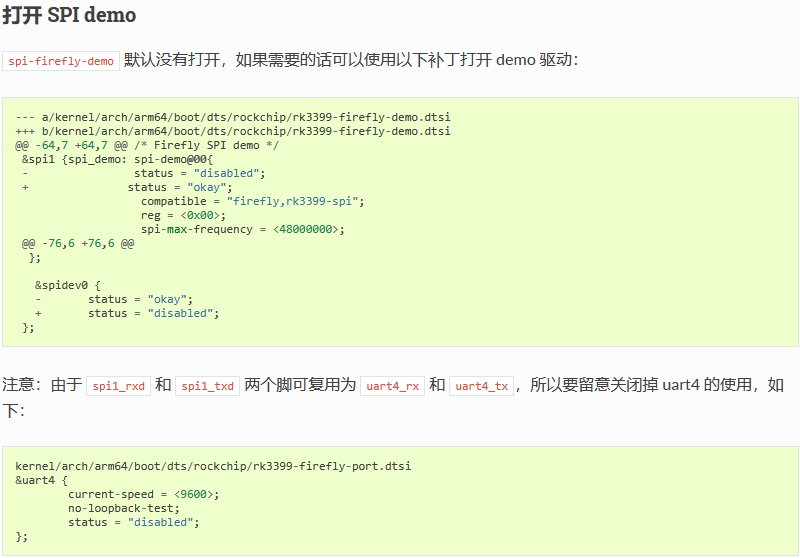

SPI 使用

SPI 简介

SPI 是一种高速的，全双工，同步串行通信接口，用于连接微控制器、传感器、存储设备等。AIO-3399C SPI 引出来了一路 SPI2 (可复用 GPIO )给外部使用。AIO-3399C 开发板提供了 SPI12（单片选）接口，具体位置如下图：

_images/spi_interface.jpg

SPI 工作方式

SPI 以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少 4 根线，分别是：

SPI 的四种工作模式波形图如下：

_images/spi_waveform.jpg

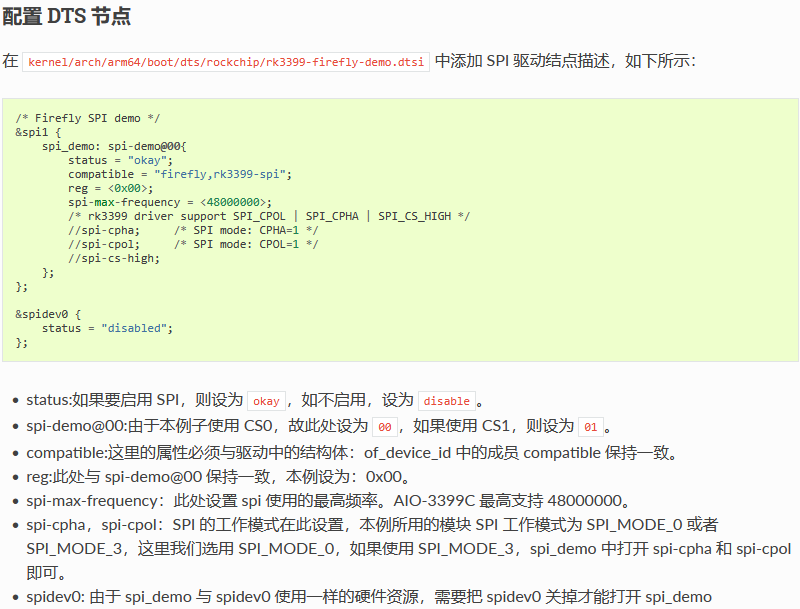

驱动编写

下面以 W25Q128FV Flash 模块为例简单介绍 SPI 驱动的编写。

硬件连接

AIO-3399C 与 W25Q128FV 硬件连接可参考下表：

_images/spi_hardware_connection.jpg

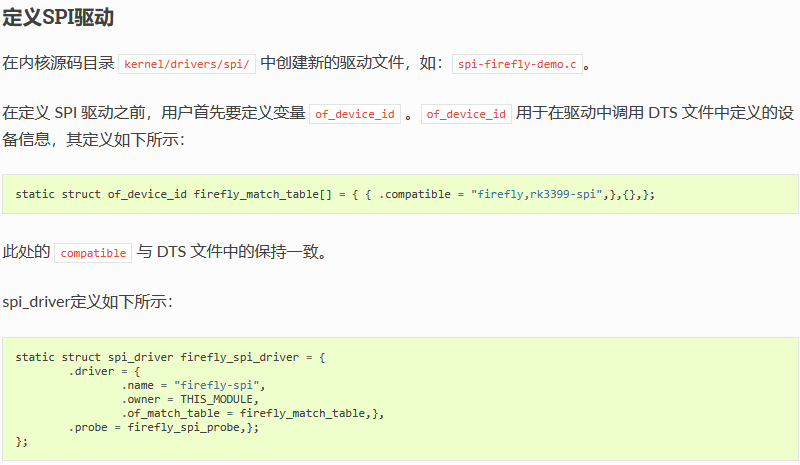

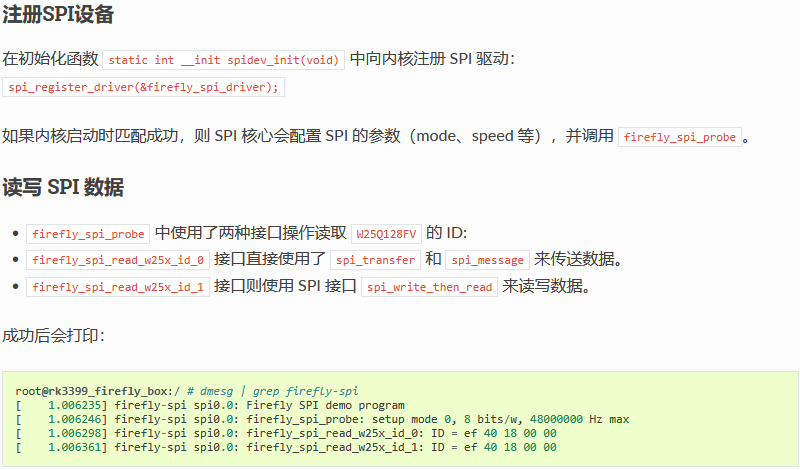

编写Makefile/Kconfig

FAQs

Q1: SPI 数据传送异常

A1: 确保 SPI 4 个引脚的 IOMUX 配置正确， 确认 TX 送数据时，TX 引脚有正常的波形，CLK 频率正确，CS 信号有拉低，mode 与设备匹配。

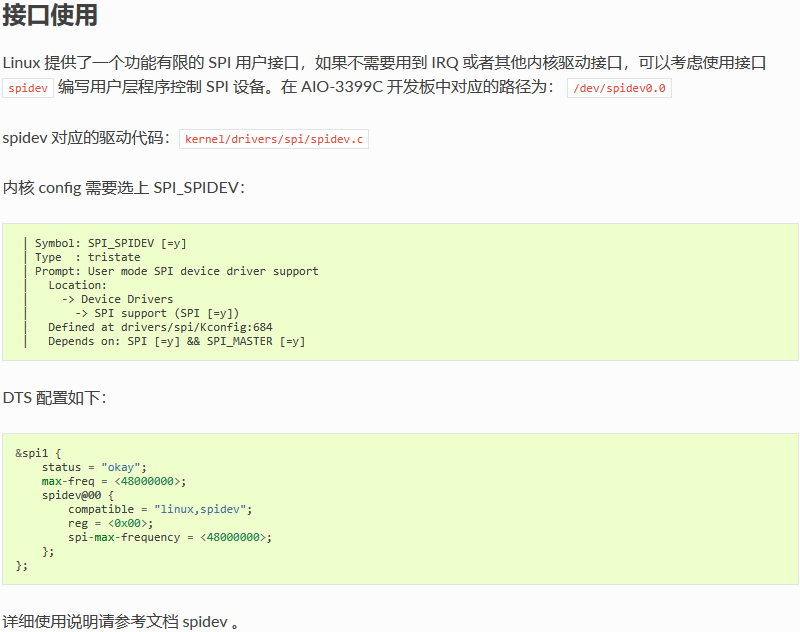

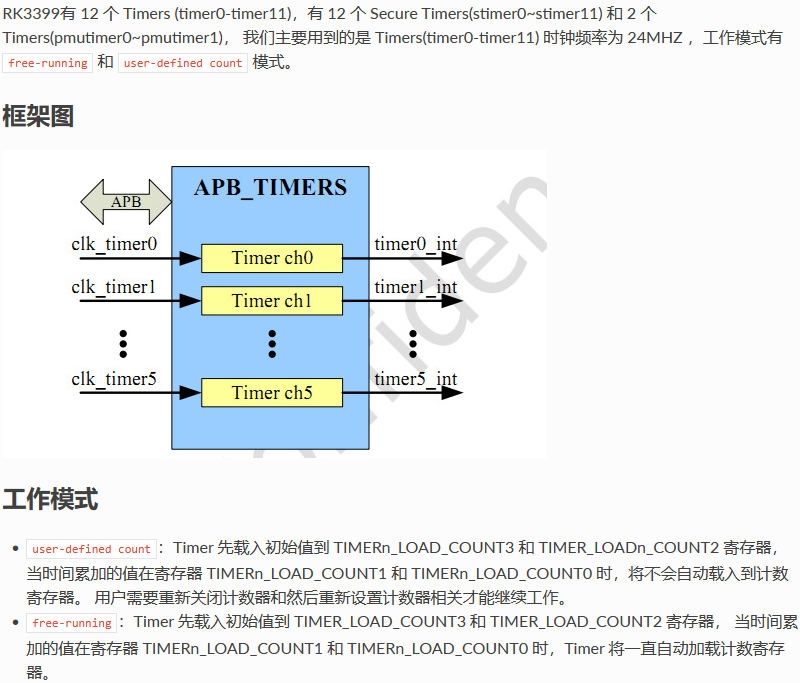

定时器使用

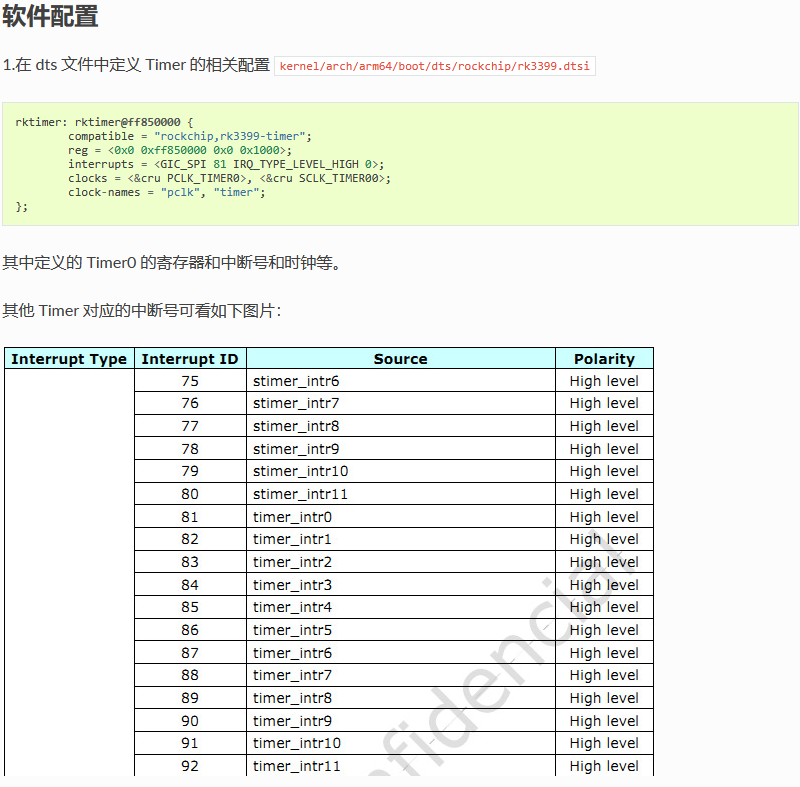

前言



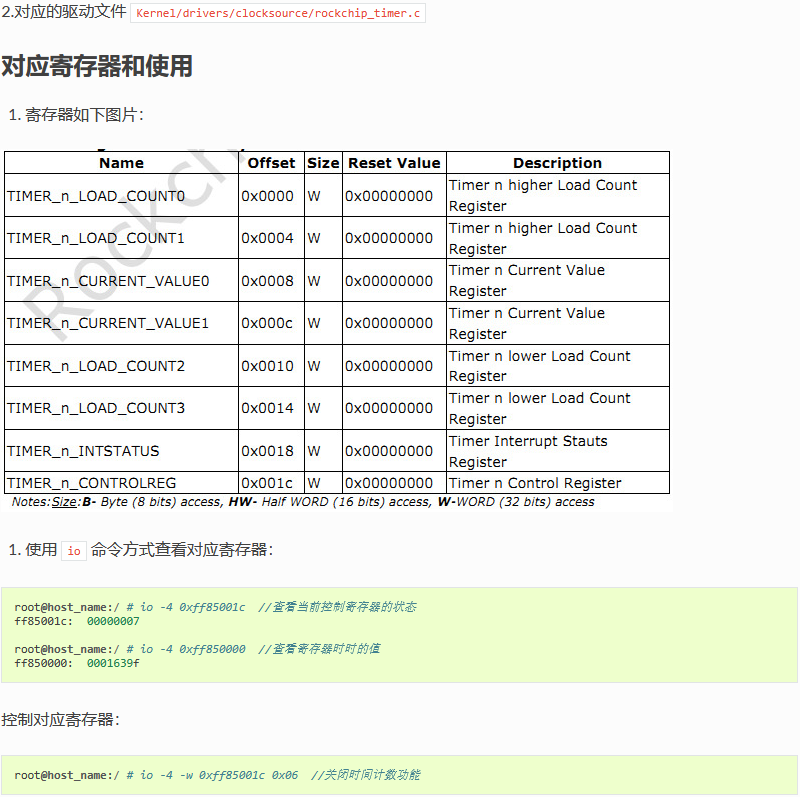

UART 使用

简介

AIO-3399C 支持 SPI 桥接/扩展 4 个增强功能串口（UART）的功能，分别为 UART1，UART2，RS232，RS485。每个 UART 都拥有 256 字节的 FIFO 缓冲区，用于数据接收和发送。其中：

  • UART1，UART2 为 TTL 电平接口，RS232 为 RS232 电平接口，RS485 为 RS485 电平接口

  • 每个子通道 UART 的波特率、字长、校验格式可以独立设置,最高可以提供 2Mbps 的通信速率

  • 每个子通道具备收/发独立的 256 BYTE FIFO，FIFO 的中断可按用户需求进行编程触发点

  • 具备子串口接收 FIFO 超时中断

  • 支持起始位错误检测

AIO-3399C 开发板的串口接口图如下：

_images/uart_interface.jpg

注意:RS232 需要使用RS232交叉线才能使用，不然rx和tx会出现收发不成功的问题

DTS 配置

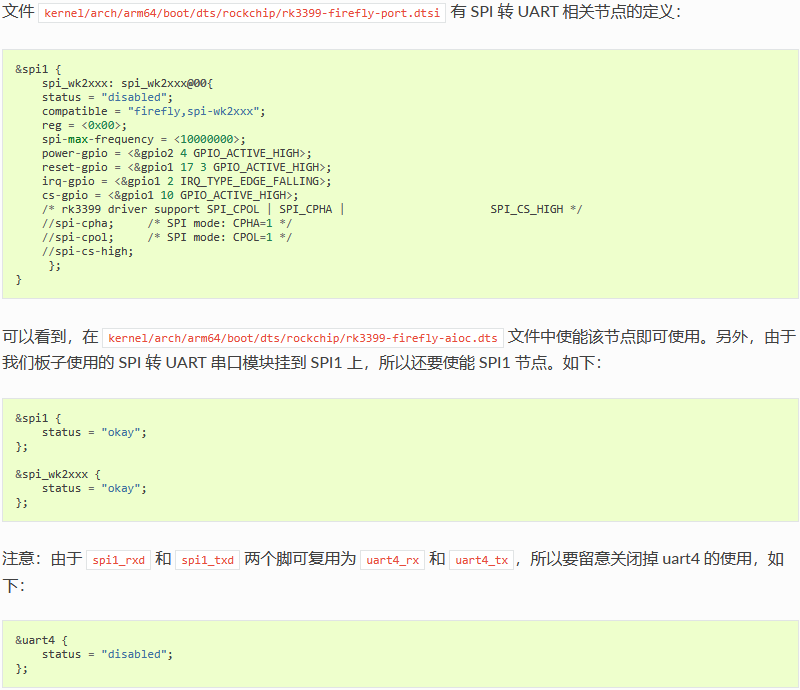

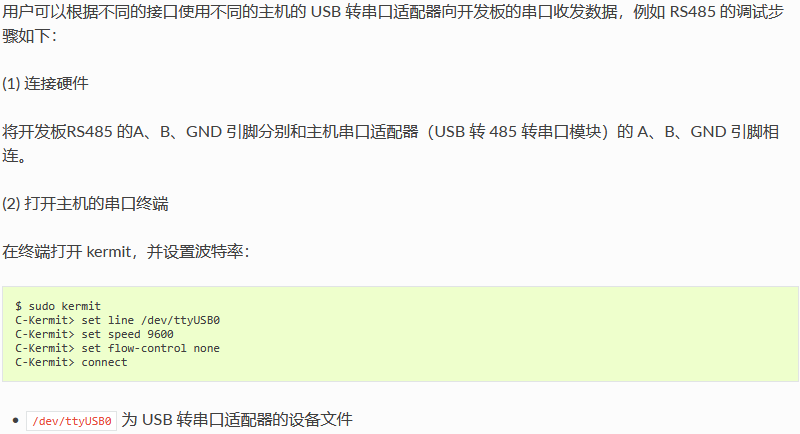

然后在主机的串口终端输入字符串 “Firefly RS485 test…”，设备端即可见到相同的字符串。

配件

串口模块

USB转TTL串口模块

产品参数

  • 品牌：Firefly

  • 尺寸：29mm*19mm

实物图

_images/module_serial_list.jpg

连接方法

_images/debug_connection.jpg

屏幕模组

7.85 寸 MIPI 液晶屏模组

注意：默认的 AIO-3399C 主板不带 mipi_dsi 接口，如需要此功能需修改硬件。详情参考 LCD 驱动章节

产品参数

  • 型号：B080XAN01

  • 尺寸： 7.85 寸

  • 分辨率：1024x768

  • 显示接口： MIPI

  • 面板材料：IPS 面板

  • 可视角度：160°

  • 触摸屏：多点电容触摸

编译命令

实物图

注意： 下图中电压跳线要使用 12V。

_images/module_display_mipi_connection.jpg

10.1 寸LVDS屏模组

产品参数

  • 型号：HSX101H40C-L28A

  • 尺寸：10.1 寸

  • 分辨率：800x1280

  • 显示接口：LVDS

  • 可视角度：170°

  • 触摸屏：多点电容触摸

参考固件

注意： 支持 10.1 寸屏的官方固件名带有 LVDS 字样，下面是固件的链接：固件链接

编译命令

用官网 SDK 编译支持的 10.1 寸屏的固件时使用以下命令：

实物图

注意： 下图中电压跳线要使用 12V。

_images/module_display_lvds.png

7.85 寸 EDP 液晶屏模组

产品参数

  • 型号：LP079QX1

  • 尺寸：7.85 寸

  • 分辨率：2048x1563

  • 显示接口：EDP

  • 面板材料：IPS 面板

  • 可视角度：160°

  • 触摸屏：多点电容触摸

固件参考

注意： 支持 7.85 寸屏的官方固件名带有 EDP785 字样，下面是固件的链接：固件链接

编译命令

用官网 SDK 编译支持的 7.85 寸屏的固件时需用如下编译命令：

技术资料

7.85 寸屏幕模组 DataSheet、底板原理图(https://pan.baidu.com/s/1mhXH4fu#list/path=/)

实物图

_images/module_display_edp.jpg

连接方法

  • 请注意，下图中电压跳线要使用 5V ，接错到 12V 会烧掉屏幕芯片

_images/module_display_edp_connection.jpg

无线模块

EC20 4G模组套件

产品参数

  • 型号

    • EC20-C R2.0 Mini PCIe-C

  • 电源电压

    • 3.3V~ 3.6V, 典型值： 3.3V

  • 工作频段

    • TDD-LTE: B38/B39/B40/B41

    • FDD-LTE: B1/B3/B8

    • WCDMA: B1/B8

    • TD-SCDMA: B34/B39

    • GSM: 900/1800 MHz

  • 数据传输

    • TDD-LTE： Max 130Mbps (DL) Max 35Mbps (UL)

    • FDD-LTE： Max 150Mbps (DL) Max 50Mbps (UL)

    • DC-HSPA ： Max 42Mbps (DL) Max 5.76Mbps (UL)

    • UMTS： Max 384Kbps (DL) Max 384Kbps (UL)

    • TD-SCDMA： Max 4.2Mbps (DL) Max 2.2Mbps (UL)

    • CDMA： Max 3.1Mbps (DL) Max 1.8Mbps (UL)

    • EDGE： Max 236.8Kbps (DL) Max 236.8Kbps (UL)

    • GPRS： Max 85.6Kbps (DL) Max 85.6Kbps (UL)

  • 接口连接器

    • USB：USB 2.0 高速接口, 480Mbps

    • 数字语音：1个数字语音接口 (可选)

    • USIM：1.8V/3V

    • 网络指示：×2, NET_STATUS 和 NET_MODE

    • UART：×1 UART

    • 复位：低电平

    • PWRKEY：低电平

    • 天线接口：×3 (主天线, 分集天线和GNSS天线接口)

    • ADC：×2

  • 结构尺寸

    • 51.0mm × 30.0mm × 4.9mm

  • 重量

    • 约 10.5g

  • 认证

    • CCC/ NAL*/ TA

GNSS 功能

EC20 模组分带GNSS和不带GNSS两种，Firefly官网售卖的EC20 4G模组是不支持GNSS的，后缀为SNNS，支持GNSS功能的EC20 模组一般带有后缀SGNS，公版固件支持GNSS功能，但是默认关闭，使用方法可参考EC20 GNSS功能章节。

实物图

_images/module_wireless_ec20.png

连接方法

  • USB 接口连接

_images/module_wireless_usb.jpg

  • Mini-PCIe 接口连接

_images/module_wireless_mini-pcie.jpg

  • SIM 卡连接

_images/module_wireless_sim_connection.jpg

参考固件

公版固件默认支持 EC20 4G 模组 [链接]

EC200T 4G模组套件

产品参数

  • 型号

    • EC200T-CN Mini PCIe-D

  • 电源电压

    • 3.4V~ 4.3V, 典型值： 3.8V

  • 工作频段

    • TDD-LTE: B34/B38/B39/B40/B41

    • FDD-LTE: B1/B3/B5/B8

    • WCDMA: B1/B5/B8

    • GSM: 900/1800 MHz

  • 数据传输

    • TDD-LTE： Max 120Mbps (DL) Max 3Mbps (UL)

    • FDD-LTE： Max 150Mbps (DL) Max 50Mbps (UL)

    • DC-HSDPA： Max 21Mbps (DL)

    • HSDPA: Max 5.76 Mbps (UL)

    • WCDMA: Max 384Kbps (DL) Max 384Kbps (UL)

    • EDGE: Max 236.8Kbps (DL) Max 236.8Kbps (UL)

    • GPRS： Max 85.6Kbps (DL) Max 85.6Kbps (UL)

  • 接口连接器

    • USB：USB 2.0 高速接口, 480Mbps

    • 数字语音：1个数字语音接口 (可选)

    • USIM：1.8V/3V

    • UART：×1 UART

    • UART_DTR (睡眠控制)

    • W_DISABLE# (飞行模式控制)

    • LED_WWAN# (网络状态指示)

    • PERST# (模块复位)

    • RI (主机唤醒)

    • WAKEUP_IN (睡眠控制,低电平有效)

    • WAKEUP_OUT (睡眠状态指示)

    • 天线接口：×2 (主天线, 分集天线)

  • 结构尺寸

    • 51.0mm × 30.0mm × 4.9mm

  • 重量

    • 约 10.2g

  • 认证

    • CCC/SRRC/NAL



实物图

_images/module_wireless_ec200t.jpg

连接方法

参考EC20 4G模组套件

参考固件

公版固件默认支持 EC200 4G 模组 [链接]

GNSS 模块

DELINCOMM 系列

产品参数

_images/module_wireless_gps_delincomm.jpg

该系列各个模组型号的参数会存在差异，详情可参考DelinComm_gps.pdf

接口定义

VCC (红线)、GND (黑线)、TX (白线)、RX(绿线)

使用说明

硬件连接

  • 将模组的VCC、GND、TX、RX分别接到 AIO-3399C UART2(对应节点为/dev/ttysWK2)的3.3V、GND、RX、TX，注意避免接错VCC、GND、TX、RX导致烧坏模组

  • 对于UART的一些定义和说明可以参考Wiki教程《UART 使用》

软件配置

DELINCOMM系列串口波特率配置为9600，公版固件已经默认配置好，使能GPS后即可使用，详情可以参考如何使能GPS和修改串口配置。

注意:GPS功能会占用到 UART2，若需要用 UART2 作为其他用途，需要将GPS先禁止掉

参考固件

公版新固件默认支持GPS模组, 但需要手动打开。 或直接下载GPS默认启动固件百度云

DK2635U7F 模块

产品参数

_images/module_wireless_gps.png

详细产品规格可参考DK2635U7F规格书.pdf

接口定义

VCC (白线)、GND (黑线)、TX (蓝线)、RX(绿线)

使用说明

硬件连接

  • 将模组的VCC、GND、TX、RX分别接到 AIO-3399C UART2(对应节点为/dev/ttysWK2)的3.3V、GND、RX、TX，注意避免接错VCC、GND、TX、RX导致烧坏模组

  • 对于UART的一些定义和说明可以参考Wiki教程《UART 使用》

软件配置

UBLOX模块串口波特率配置为9600，公版固件已经默认配置好，使能GPS后即可使用，详情可以参考如何使能GPS和修改串口配置。

注意:GPS功能会占用到 UART2，若需要用 UART2 作为其他用途，需要将GPS先禁止掉

参考固件

公版新固件默认支持GPS模组, 但需要手动打开。 或直接下载GPS默认启动固件百度云

EC20 GNSS功能

EC20模组支持GPS、GLONASS、GALILEO、BEIDOU，兼容标准 NMEA 0183 协议，可通过 USB NMEA 接口输出 1Hz 频率的 NMEA 信息，默认输出串口为/dev/ttyUSB1，波特率115200 bit/s。

天线要求

  • 频率范围:1559MHz~1609MHz

  • 极化:RHCP 或 Linear

  • VSWR:< 2(典型值)

  • 有源天线噪声系数:< 1.5dB

  • 有源天线增益:> 0dB

  • 有源天线内嵌 LNA 增益:< 17dB

使用说明

硬件连接

EC20模组根据EC20 4G模组套件章节的说明连接，天线接入带有GPS丝印的天线接口。

软件配置

对于EC20模组，其GNSS 配置的串口节点和波特率分别为/dev/ttyUSB1、115200，使用模组之前需要检查/system/etc/u-blox.conf中SERIAL_DEVICE或者SERIAL_BAUD_RATE的值是否与之匹配，确认匹配则使能GPS后即可使用，使能方法参考如何使能GPS和修改串口配置。

注意:对于EC20模组，使用GNSS功能时，需要注意是否有接入其他的ttyUSB*设备，存在其他ttyUSB时，有可能会使EC20的默认ttyUSB设备号发生变化，导致GNSS功能无法使用

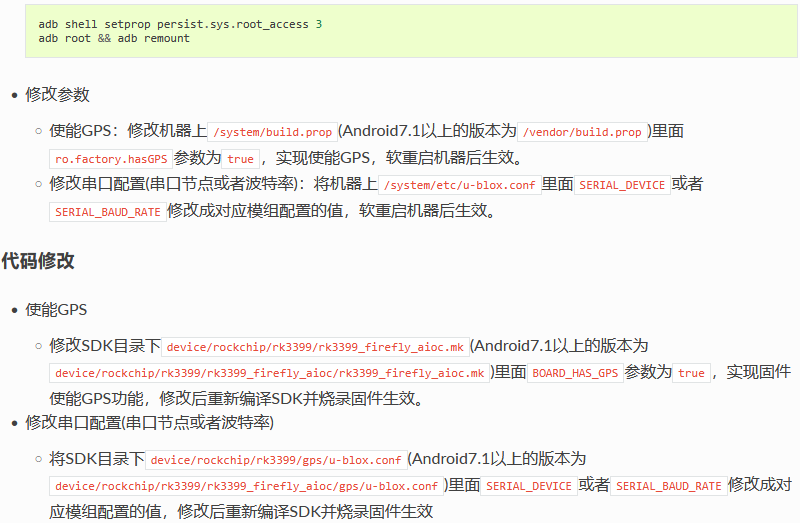

如何使能GPS和修改串口配置

名词解释:

  • SERIAL_DEVICE: 串口节点

  • SERIAL_BAUD_RATE: 串口波特率

临时修改

确保固件为最新公版固件，固件默认关闭GPS功能，需要手动使能，以下是修改方法：

12V电源适配器

产品参数

  • 产品：电源适配器

  • 规格：美规/欧规

  • 输入标准：AC110-240V 50/60Hz

  • 输出标准：12V-2A

注意： AIO-3399C 一体机正常工作需要电源 12V/2A，电流低于 2A 可能会因电流过小而异常重启，为了保证开发板的正常工作，请使用电压为 12V，电流为 2A~3A 的电源，推荐使用 Firefly 官网电源配件。

实物图

_images/module_power_adapter1.png

_images/module_power_adapter2.png

红外遥控器

产品参数

  • 产品：12键红外遥控器

  • 版本：Firefly 定制版

  • 电源：两节7号电池

  • 适配：AIO-3399C

  • 描述：支持 AIO-3399C 开发板的遥控开机功能

实物图

_images/module_ir.png

键值码

_images/module_ir_remote_info.png

  • AIO-3399C 的 IR 接线位置如下图红框所示：

_images/module_ir_connection.jpg

散热套件

铝制散热片

产品参数

  • 适配：AIO-3399C

  • 尺寸：尺寸：43mm (L)* 39.5mm(W)*11mm(H)

实物图

_images/module_cooling_radiator.jpg

安装方式

_images/module_cooling_radiator_install.png

一体散热风扇

产品参数

  • 型号：TFAN_55S_B

  • 适配：AIO-3399C

  • 尺寸：5.5±0.3mm * 55.5±0.3mm

  • 电压：12V (10.8-13.2V)

  • 最大风量：5.8CFM

实物图

_images/module_cooling_fan.jpg

安装方式

_images/module_cooling_fan_install.png

FAQs

RK3399 HDMI 4K 分辨率

RK3399 出厂固件默认支持HDMI 4K分辨率输出，对应的UI是2K分辨率拉伸到4K方式， 而部分用户需要的是点对点的4K UI方式，关于4K UI相关问题如下：

1.确认是否一定要4K UI？

如果只是想要4K视频或是4K图片，那可以不需要配置 4K UI，系统默认的视频播放器和图片浏览器可以支持。

2.如何配置4K UI？

把FrameBuffer 配置成4K，然后 HDMI分辨率确保设置成4K，修改方式如下：

3.配置成 4K UI 之后出现闪屏？

修改方式可以参考[文档] 提取码：1234

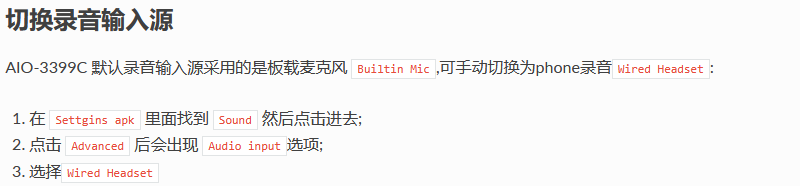

_images/faqs_android_audio_input.png

AIO-3399C(AI) 的 Type-C 接口 OTG 模式不正常，接到 PC 端不能发现 ADB 设备？

因为 AIO-3399C(AI) 内置 NPU 模块，NPU 模块和 Type-C 接口使用 RK3399 同一组 USB2.0，官方固件默认将这组 USB2.0 配置为 HOST 模式供 NPU 模块使用，所以 Type-C 接口接到 PC 端不能发现 ADB 设备。

官方固件默认将 USB3.0 接口配置为 OTG 模式，ADB 调试需要接到 USB3.0 接口，参考 ADB 使用。

AIO-3399C(AI) 和 AIO-3399C 默认的配置差异对比如下表：

  AIO-3399C(AI) AIO-3399C
Type-C 接口 HOST OTG
USB3.0 接口 OTG HOST

注意：AIO-3399C(AI) 和 AIO-3399C 升级固件都需要接到 Type-C 接口。

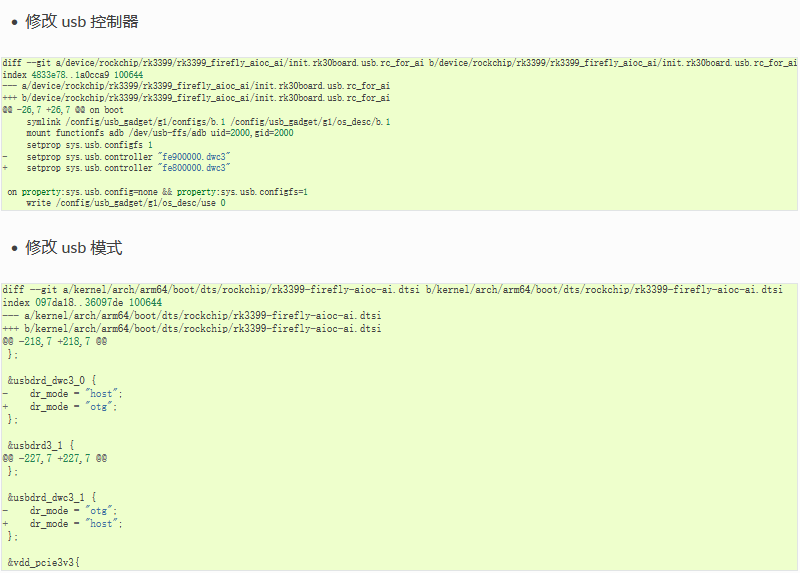

AIO-3399C(AI) 选购了不带 NPU 的版本，如何将 Type-C 接口配置为 OTG 模式， USB3.0 接口配置为 HOST 模式？

在Android7.1 industry版本的源代码修改如下，其他平台可参考修改：

示例固件下载链接：AIO-3399C(AI) Android7.1 industry版本(提取码:1234)

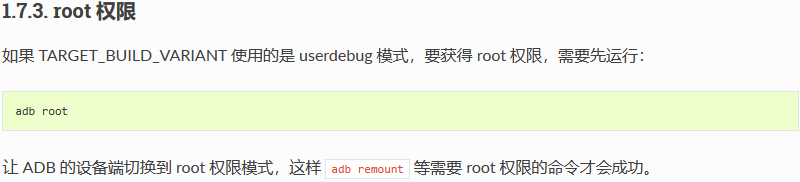

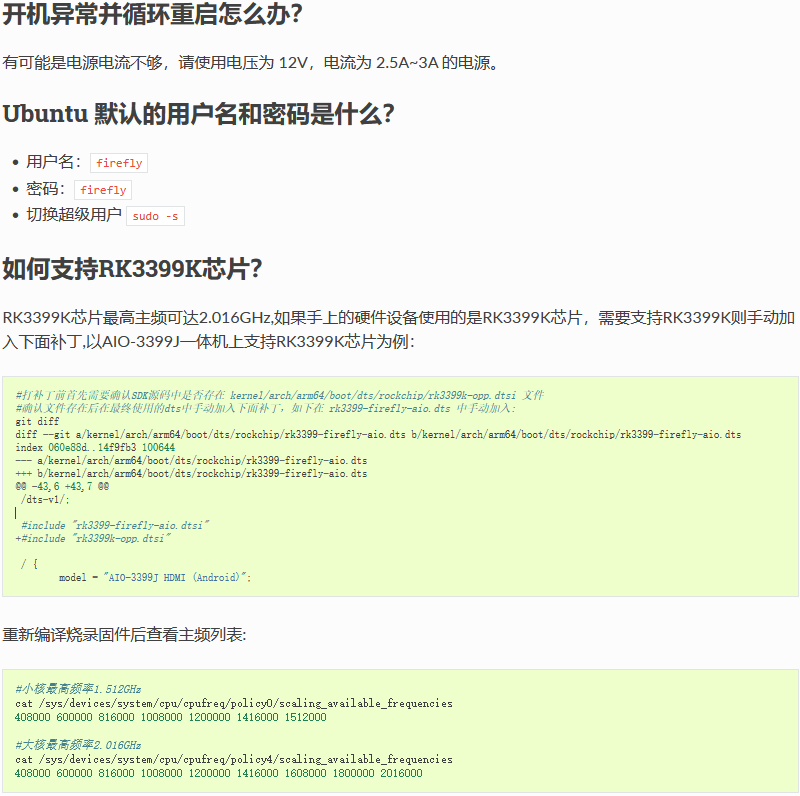

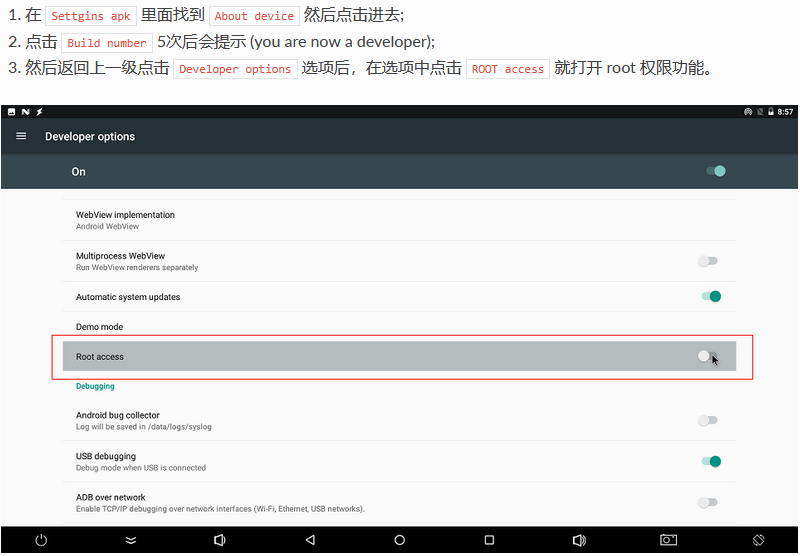

打开 Root 权限

Android 系统有很多很强大的功能都需要用到 root 权限，开发者经常在使用的时候遇到权限的问题，那如何在 Firefly 平台上开启系统的 root 权限功能呢？Firefly 已在系统添加启动 root 权限的功能，具体的步骤如下：

哪里有 RK3399 芯片技术手册？

RK3399 芯片技术手册链接：Brief Part1 Part2

写号工具写入SN，MAC地址

注意:如果开发板进行了eMMC擦除操作，之前写入的数据也会被清除。

Windows方式

  • 安装RKDevInfoWriteTool

  • RKDevInfoWriteTool的设置里选中”RPMB”

  • 根据需要在RKDevInfoWriteTool的设置里配置”SN”，”WIFI MAC”，”LAN MAC”，”BT MAC”等

  • 开发板进入loader模式

  • RKDevInfoWriteTool进行写入或者读取操作

具体操作可以参考RKDevInfoWriteTool安装目录下的《RKDevInfoWriteTool使用指南》PDF文档。

Linux方式

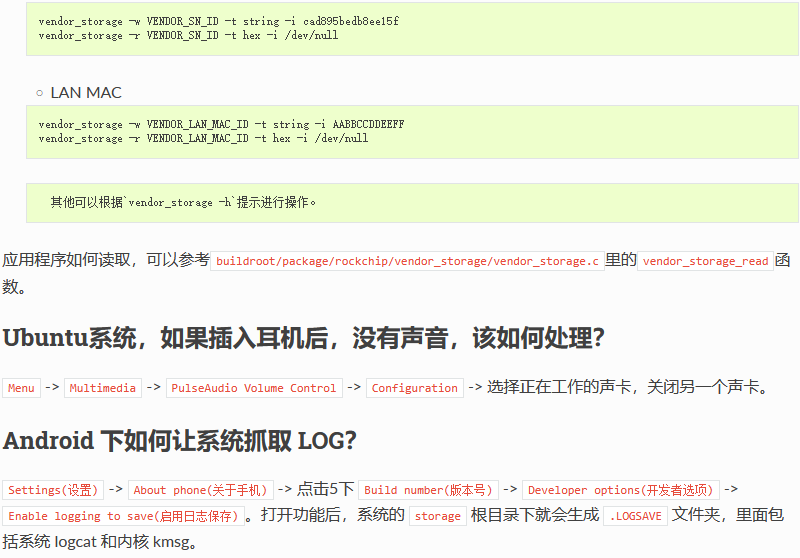

开发板自身写号方式

  • buildroot使能BR2_PACKAGE_VENDOR_STORAGE

  • 通过vendor_storage命令进行读写操作

硬件资料

接口定义

整机接口定义

AIO-3399C 提供了丰富的接口，主要包括：

  • 电源接口

  • Type-C (OTG)

  • 1 x USB3.0

  • 4 x USB2.0（接口×2，座子×2）

  • HDMI

  • 以太网

  • 双 LVDS 屏幕接口

  • EDP 屏接口

  • TP 触摸接口

  • 屏电压跳线接口

  • 背光接口

  • WIFI 天线

  • 蓝牙天线

  • 电源按键

  • MIC 接口

  • 音频输入输出 (linein,lineout)

  • 3.5mm 耳机接口

  • RTC 电源接口

  • 12V 电源接口

  • IR 接口

  • TF 卡槽

  • SIM 卡卡槽

  • 扩展按键接口

  • I2C

  • I2S

  • 喇叭接口

  • USB2.0 HOST

  • recovery 按键

  • EDP 屏接口

  • 调试串口

  • 工业级串口 (RS485,RS232,2TTL)

  • RTC 电源接入口

  • MIPI 屏接口(双 LVDS 复用)

  • MINI-PCIE

具体如下图：

_images/interface_front.jpg

_images/interface_reverse.jpg

另外 客户也可以根据需要定制相关功能接口的板子，如下图所示：

_images/interface_customized_front.jpg

_images/interface_customized_reverse.jpg

除了上述接口，AIO-3399C(AI)（已贴 SPR2801S 芯片）支持 NPU 加速功能，但是不支持 TYPEC 功能(包括 ADB OTG DP 显示)，TYPEC 只能用于烧固件。

注意：AIO-3399C(AI) 中的 SPR2801S 芯片是选贴的。如果需要 NPU 加速功能，请注意选购带有 SPR2801S 芯片的硬件版本。

_images/interface_with_npu.jpg



Firefly Android 使用手册

Firefly Android 使用手册

FireflyApi

FireflyApi

资源下载

资料下载

联系我们
商务联系: 17774701415
技术支持: 445726392@qq.com
商务邮箱: 794241534@qq.com
服务热线: 18607831186
服务与支持
售后服务
新手教程
资料下载
GitLab仓库
了解更多
关于我们
加入我们
新闻资讯
合作伙伴
桂ICP备2021004147号-1
电话咨询
微信咨询
留言
